2 - PRÉSENTATION DU PRODUIT
2.1 - Description de l'unité de contrôle
La centrale CT10324 est le système le plus moderne et efficace
pour le contrôle des moteurs Key Automation pour l'ouverture et la
fermeture électriques de portails coulissants et basculants.
Toute autre utilisation non conforme de l'unité de commande est
interdite.
1
M +
M -
V+
23
ENC
NEG
12

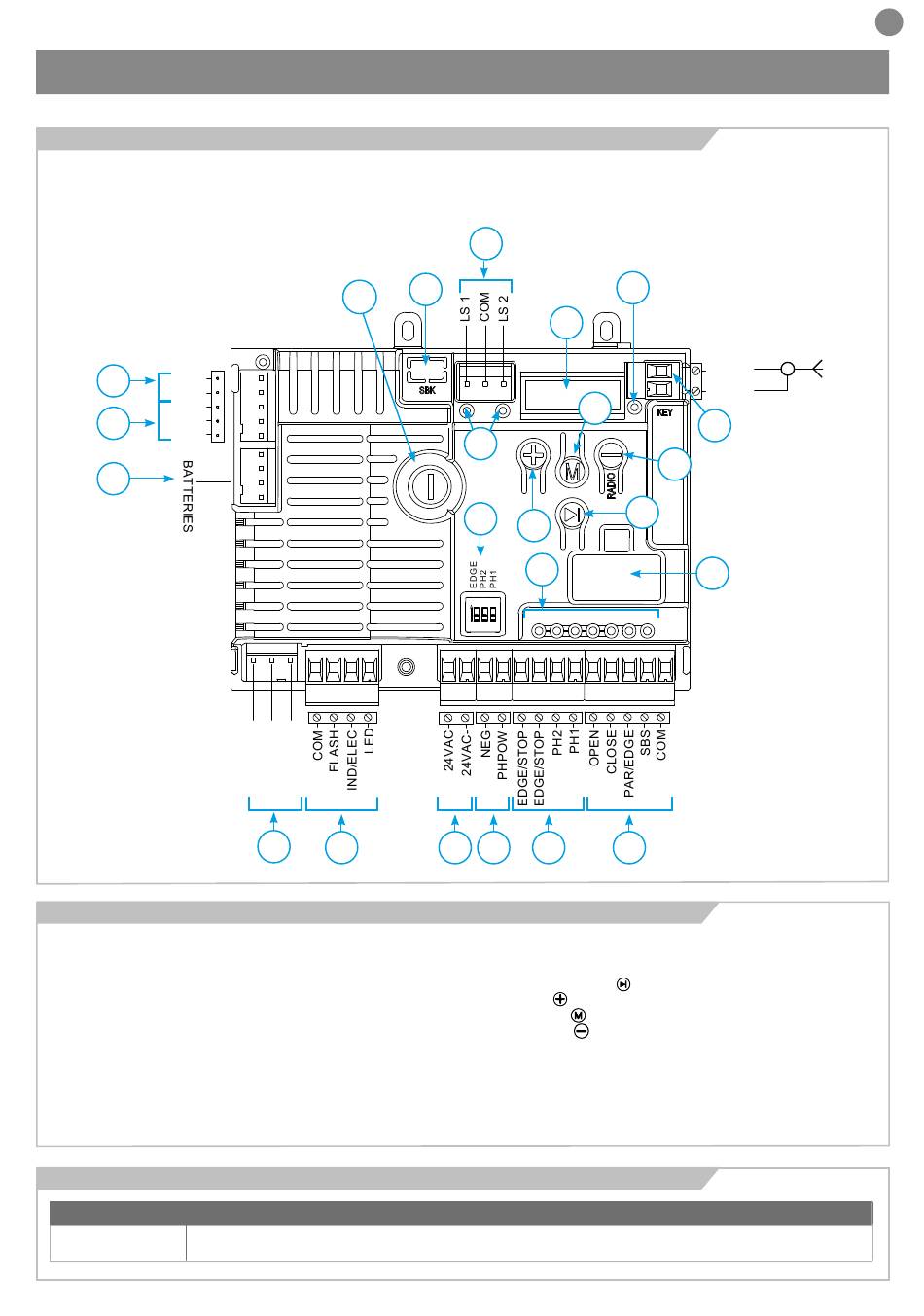

2.2 - Description des connexions
1- Alimentation moteur (M+ et M-)
2- Connecteur d'alimentation du transformateur
3- Branchement lampe flash, lumière de courtoisie, indicateur portail ouvert
serrure lumineuse/électrique
4- Connecteur 4- 24 Vac pour dispositifs de contrôle et de sécurité
5- 24 Vdc non régulé pour dispositif de sécurité (photocellule et bord radio)
6- Connecteur d'entrée de sécurité pour STOP ou bord et photocellule
7- Connecteur pour appareils de contrôle
8- LED rouge de sécurité EDGE/STOP, PH2, PH1 ; OUVRIR, FERMER, PAR,
LED verte d'entrée SBS
9- Commutateur DIP de neutralisation de sécurité
10- Connecteur fin de course
11- Indicateurs LED rouges des fins de course
2.3 - Modèles et caractéristiques techniques
CODE DESCRIPTION
CT10324 Centrale de commande 24V pour portails coulissants ou basculants
21
13
POWER
SUPPLY
2
3
Le CT10324 dispose d'un affichage à 5 chiffres et 14 segments qui
permet une programmation facile et une surveillance constante de
l'état de l'entrée ; la structure du menu permet également un régla-
ge facile des temps de travail et des modes de fonctionnement.
10
19
14
17
11
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
12- Connecteur pour chargeur de batterie KBP/KBPN
13- Fusible 1.6 AT temporisé
14- Affichage des fonctions 5 chiffres 14 segments
15- Bouton PAS À PAS SBS(
16- Bouton UP ( )
17- Bouton MENU ( )
18- Bouton DOWN ( )
19- Indicateur LED CLÉ
20- Antenne
21- SBK : prédisposition pour module d'économie d'énergie lors du contrôle
l'unité n'est pas active (facultatif)
22- Connecteur pour interface KUBE / PowerBus (en option)
23- Entrée pour encodeur (uniquement pour porte basculante)
ANT
SHIELD
20
18
15
22
SBS
)
FR
