Centrale 24Vdc per un motore scorrevole, basculante o barriera 24 Vdc, con gestione encoder

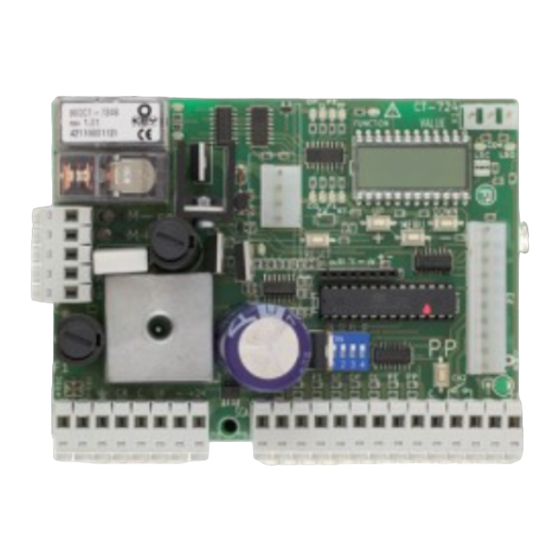

24Vdc control unit for one sliding or overhead door motor or barrier, with encoder
Centrale 24Vcc pour moteur coulissant, basculant ou barrière 24 Vcc, avec gestion encodeur
24Vdc Steuergerät für einen Schiebe-oder Schwenktormotor oder 24 Vdc-Schranken mit Encoder-Regelung
Central 24Vcc para un motor corredizo, basculante o barrera 24 Vcc, con gestión codificador
Central 24Vdc para um motor deslizável, basculante ou barreira 24 Vdc, com gestão codificador
Centrala 24Vdc dla bram przesuwnych, wahadłowych lub szlabanów 24 Vdc, o sterowaniu
Istruzioni ed avvertenze per l'installazione e l'uso
Instructions and warnings for installation and use
Instructions et avertissements pour l'installation et l'usage
Instrucciones y advertencias para su instalación y uso
Anleitungen und Hinweise zu Installation und Einsatz
Instruções e advertências para a instalação e utilização
Management
System
ISO 9001:2008
www.tuv.com
ID 9105043769
CT-724
enkoderowym
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation CT-724
Inhaltszusammenfassung für Key Automation CT-724
- Seite 1 Anleitungen und Hinweise zu Installation und Einsatz Instruções e advertências para a instalação e utilização CT-724 Centrale 24Vdc per un motore scorrevole, basculante o barriera 24 Vdc, con gestione encoder 24Vdc control unit for one sliding or overhead door motor or barrier, with encoder Centrale 24Vcc pour moteur coulissant, basculant ou barrière 24 Vcc, avec gestion encodeur...
- Seite 13 NOTE...
- Seite 25 NOTEs...
- Seite 37 NOTEs...
- Seite 38 INHAlTsVErZEICHNIs sicherheitshinweise s. 39 produkteinführung s. 40 beschreibung des steuergeräts s. 40 beschreibung der Anschlüsse s. 40 Modelle und technische Merkmale s. 40 Liste der nötigen Kabel s. 41 VOrABKONTrOllEN s. 41 produktinstallation s. 42 Elektrische Anschlüsse s. 42 Ansicht des normalmodus s.
-
Seite 39: Sicherheitshinweise
ACHTUNG - Die Daten und Informationen in diesem folgender Hinweise installiert werden: Handbuch können jederzeit ohne Vorankündigung seitens Key Automation s.r.l. geändert werden. Keine Änderungen an der Automation vornehmen, wenn diese nicht in diesem Handbuch vorgesehen sind. Diese können nur zu... -
Seite 40: Produkteinführung
Das Steuergerät CT-724S ist das modernste und effi zienteste Steu- Programmierung und kontinuierliche überwachung des Status der ersystem für Motoren der Key Automation zum automatischen Öffnen Eingänge erlaubt. Außerdem erlaubt der Menüaufbau eine einfache und schließen von schiebe- und schwenktoren, sowie schranken. -
Seite 41: Liste Der Nötigen Kabel
- Gegen Kurzschlüsse im steuergerät, an den Motoren und am an- - Ausschaltung der sicherheitseingänge durch Dip switch: Die geschlossenen Zubehör isolierte Versorgung. Klemmen der nicht installierten sicherheit müssen nicht überbrückt - Leistungsregulierung mit Teillaststufen des Stroms. werden, es reicht aus, die Funktion mit Dip switch zu sperren. - Hinderniserkennung durch überwachung des Encoders in den - Funktion bei stromausfall durch optionale batterie Motoren. -
Seite 42: Produktinstallation
4 - prODUKTINsTAllATION 4.1 - stromanschlüsse 4.1 - stromanschlüsse ACHTUNG - Bevor die Verbindungen durchgeführt werden, sicherstellen, dass die Stromzufuhr abgeschaltet ist. MOTORVERBINDER STROMVERBINDER Verbindungsklemmen 24Vdc Motorversorgung und Encoder +Vac Transformatorspeisung 24÷26 Vac (12 A Spannungsspitze) Motorspeisung (rot oder braun) Transformatorspeisung 24÷26 Vac (12 A Spannungsspitze) Motorspeisung (grün oder weiß) Erdung... -
Seite 43: Sicherheits- Und Bedienverbinder
SICHERHEITS- UND BEDIENVERBINDER Anzeige Tor offen, 24 V, 50 mA max. zwischen SCA und - sicherheitsleiste, On/OFF wie nC -Kontakt zwischen CO und C (Achtung: mit Dip switch 1 auf On wird der sicherheitsein- gang LEISTE gesperrt) Fotozellen (Schließung) NC Kontakt zwischen F1 u. C (Achtung: mit Dip Switch 3 auf ON Sicherheitseingang FOTOZELLE 1 gesperrt) Greift an jedem Punkt der automatischen Schließung ein und bewirkt die sofortige Blockierung des Motors und die Richtungs- umkehr. -
Seite 44: Alarm Motorüberlastung
Betriebsstörungen Zusätzlich zur Displaymeldung weist das Blinklicht mit der Se- In diesem Absatz werden einige betriebsstörungen aufgelistet, die quenz von zwei kurzen blinkzeichen, einer Pause und wieder zwei auftreten können. kurzen blinkzeichen auf den vorliegenden Fehler hin. ALARM ENCODER Das steuergerät liest nicht die Encodermeldungen 1. -
Seite 45: Beschreibung
sElBsTlErNEN DEs lAUFs UND DEr HAUpTpArAMETEr 1. Das Tor entriegeln, in mittlere Stellung bringen und wieder anhalten. 2. GLEICHZEITIG die Tasten + und MENü mehr als 5 Sekunden drücken und dann (wenn nötig) die Taste DOWN drücken (siehe Abbildung). 3. Wenn die erste Bewegung KEINE Öffnung ist, die Taste DOWN drücken, um das Selbstlernen zu DOWN stoppen. -
Seite 46: Test Und Inbetriebnahme Der Automation
5 – TEsT UND INBETrIEBNAHME DEr AUTOMATION Die Endabnahme der Anlage muss von einem qualifi zierten Techni- sondere entsprechend der Richtlinie EN12445, in der Testmetho- ker durchgeführt werden, der alle von der bezugsnorm geforderten den für Automationen der Türen und Tore genannt sind. Proben bezüglich, der bestehenden Restrisiken ausführt, insbe- 5.1 - Abnahme 5.1 - Abnahme... -
Seite 47: Vertiefung - Erweitertes Menü
6 - VErTIEFUNG - ErWEITErTEs MENÜ Das ERWEITERTE MENü ermöglicht durch Parameteränderungen, Um die Parameter des ERWEITERTEN MENü zu ändern, wie im die nicht im GRUNDMENü möglich sind, die Anlage individuell an- GRUNDMENü angegeben, vorgehen. zulegen. In der letzten spalte sind Parameter angegeben, die nur für einen Für den Zugriff auf das ERWEITERTE MENü, die MENü... -
Seite 48: Anweisungen Und Hinweise Für Den Endbenutzer
Öffnung arbeiten. bei nicht funktionierenden Sicherheitsvorrichtungen muss schnellstmöglich die Reparatur der Wir danken Ihnen, dass sie Key Automation s.r.l. gewählt haben, Automation veranlasst werden; und laden sie ein, für weitere Informationen unsere Internetseite www.keyautomation.it zu besuchen. - Seite 49 ANMErKUNGEN...
