2 - EINFÜHRUNG IN DAS PRODUKT
2.1 - Beschreibung des Steuergerätes
Das Steuergerät CT202 ist das modernste und leistungsstärkste
Steuersystem der Key Automation Motoren für das elektrische Öffnen
und Schließen von Drehtoren.
Jeder andere unsachgemäße Gebrauch des Steuergerätes ist verbo-
16
M
M
1
2
1

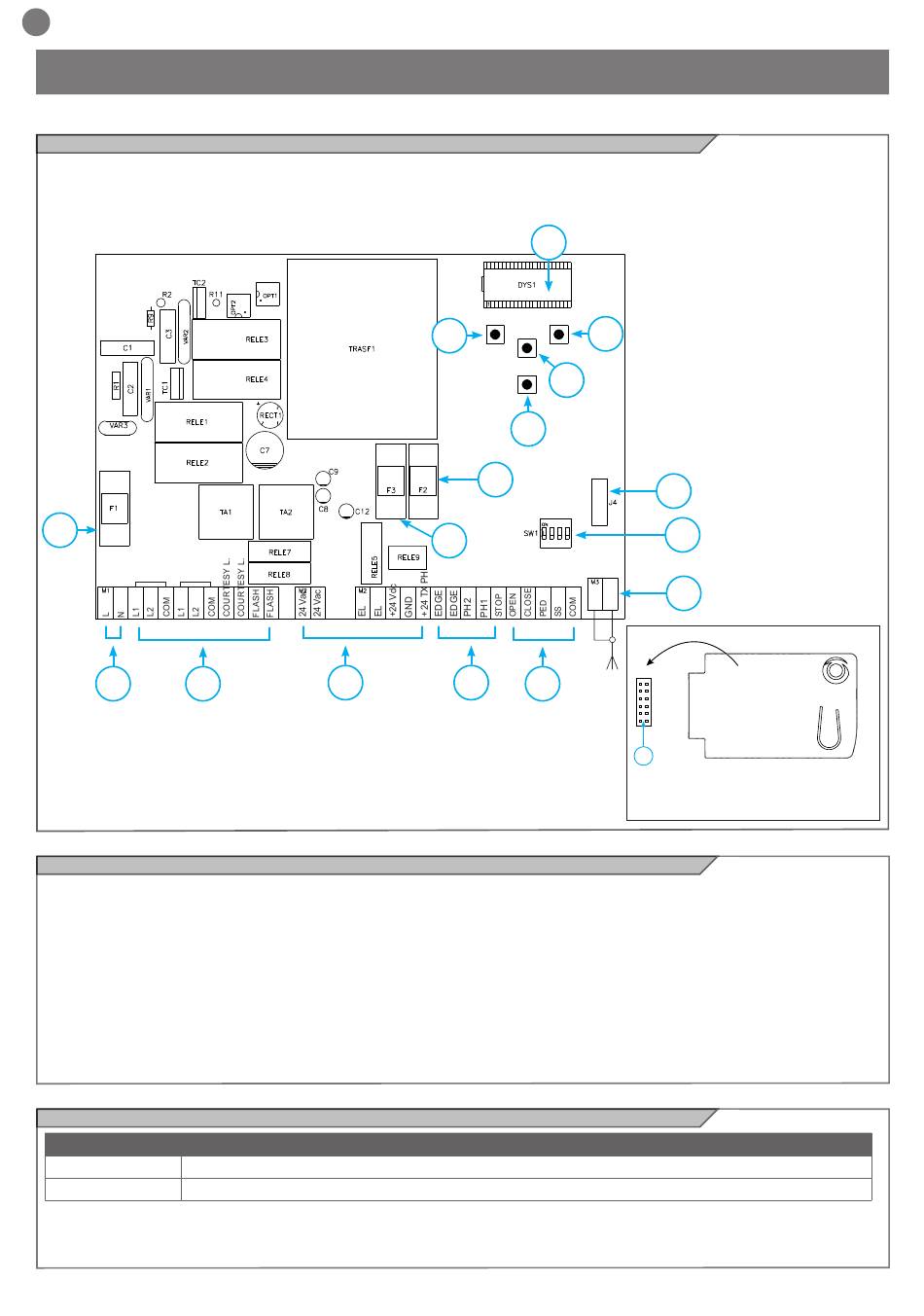

2.2 - Beschreibung der Anschlüsse
1- Versorgungsanschlüsse 230 Vac (120 Vac)
2- Versorgungsanschlüsse Motoren/Kondensatoren/Blinkleuchteund \
zusätzliche Beleuchtung
3- Versorgungsanschluss 24 Vdc/Vac Bedienelemente und
Sicherheitsvorrichtungen
4- Anschluss Sicherheitsvorrichtungen und Anzeige LEDs ROT
EDGE PH2-PH1-STOP
5- Anschluss Bedienelemente und Anzeige LEDs GRÜN
OPEN-CLOSE-PED-SS
6- Verbinder Funkplatine mit RX4X-Anschluss (4 Kanäle)
7- Verbinder Antenne

2.3 - Modelle und technische Eigenschaften

CODE BESCHREIBUNG
900CT202 Steuergerät für zwei Drehtormotoren 230V
900CT202V120 Steuergerät für zwei Drehtormotoren 120V
- Gegen Kurzschlüsse im Steuergerät, an den Motoren und am an-
geschlossenen Zubehör geschützte Versorgung.
- Hinderniserkennung bei Betriebsgeschwindigkeit per Stromsensor.
- Automatisches Erlernen der Arbeitszeit.
52
2
3
ten. Das Steuergerät CT202 ist mit einem Display ausgestattet, das
eine leichte Programmierung und die dauerhafte Überwachung der
Eingangszustände ermöglicht; zudem ermöglicht die Menüstruktur
eine einfache Einstellung der Arbeitszeiten und der Betriebslogiken.
8
UP DOWN
11
9
MENU
+ -
10
SS
12
15
14
4
5
8- LCD-Display
9- Taste UP +
10- Taste MENU
11- Taste DOWN -
12- Taste SS Schrittbetrieb
13- Dip Switch Sicherheitsvorrichtungen
14- F3- Sicherung Zubehörschutz AC + Elektroschloss
2 A flink
15- F2- Sicherung Zubehörschutz 500 mA flink
16- F1- Sicherung Leitungsschutz 6,3 A flink
- Ausschaltung der Sicherheitseingänge durch Dip Switch: Die
Klemmen der nicht installierten Sicherheitsvorrichtungen müssen
nicht überbrückt werden; es reicht aus, die Funktion mit Dip Switch
zu sperren.
6
13
7
J4
EMPFÄNGER RX4X
6
AUSGANG 1 = SCHRITTBETRIEB
AUSGANG 2 = FUSSGÄNGERDURCHGANG
AUSGANG 3 = ÖFFNET
AUSGANG 4 = LICHTER ON/OFF
