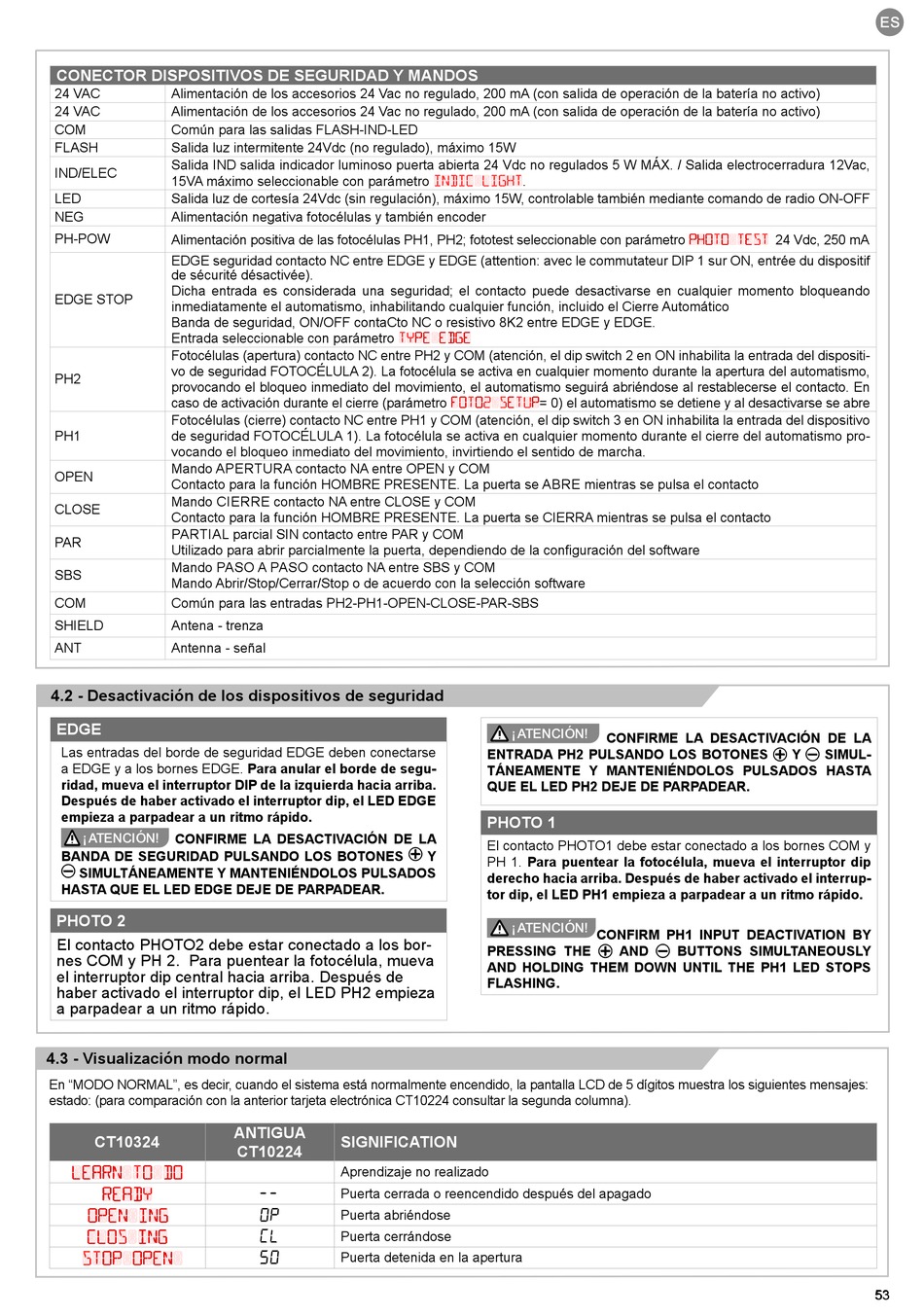

Key Automation CT10324 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 53

CONECTOR DISPOSITIVOS DE SEGURIDAD Y MANDOS
24 VAC Alimentación de los accesorios 24 Vac no regulado, 200 mA (con salida de operación de la batería no activo)
24 VAC Alimentación de los accesorios 24 Vac no regulado, 200 mA (con salida de operación de la batería no activo)
COM Común para las salidas FLASH-IND-LED
FLASH Salida luz intermitente 24Vdc (no regulado), máximo 15W
Salida IND salida indicador luminoso puerta abierta 24 Vdc no regulados 5 W MÁX. / Salida electrocerradura 12Vac,
IND/ELEC
15VA máximo seleccionable con parámetro
LED Salida luz de cortesía 24Vdc (sin regulación), máximo 15W, controlable también mediante comando de radio ON-OFF
NEG Alimentación negativa fotocélulas y también encoder
PH-POW
Alimentación positiva de las fotocélulas PH1, PH2; fototest seleccionable con parámetro
EDGE seguridad contacto NC entre EDGE y EDGE (attention: avec le commutateur DIP 1 sur ON, entrée du dispositif
de sécurité désactivée).
Dicha entrada es considerada una seguridad; el contacto puede desactivarse en cualquier momento bloqueando
EDGE STOP
inmediatamente el automatismo, inhabilitando cualquier función, incluido el Cierre Automático
Banda de seguridad, ON/OFF contaCto NC o resistivo 8K2 entre EDGE y EDGE.
Entrada seleccionable con parámetro
Fotocélulas (apertura) contacto NC entre PH2 y COM (atención, el dip switch 2 en ON inhabilita la entrada del dispositi-
vo de seguridad FOTOCÉLULA 2). La fotocélula se activa en cualquier momento durante la apertura del automatismo,
PH2
provocando el bloqueo inmediato del movimiento, el automatismo seguirá abriéndose al restablecerse el contacto. En
caso de activación durante el cierre (parámetro
Fotocélulas (cierre) contacto NC entre PH1 y COM (atención, el dip switch 3 en ON inhabilita la entrada del dispositivo
PH1 de seguridad FOTOCÉLULA 1). La fotocélula se activa en cualquier momento durante el cierre del automatismo pro-
vocando el bloqueo inmediato del movimiento, invirtiendo el sentido de marcha.
Mando APERTURA contacto NA entre OPEN y COM
OPEN
Contacto para la función HOMBRE PRESENTE. La puerta se ABRE mientras se pulsa el contacto
Mando CIERRE contacto NA entre CLOSE y COM
CLOSE
Contacto para la función HOMBRE PRESENTE. La puerta se CIERRA mientras se pulsa el contacto
PARTIAL parcial SIN contacto entre PAR y COM
PAR
Utilizado para abrir parcialmente la puerta, dependiendo de la configuración del software
Mando PASO A PASO contacto NA entre SBS y COM
SBS
Mando Abrir/Stop/Cerrar/Stop o de acuerdo con la selección software
COM Común para las entradas PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antena - trenza
ANT Antenna - señal
4.2 - Desactivación de los dispositivos de seguridad
EDGE
Las entradas del borde de seguridad EDGE deben conectarse
a EDGE y a los bornes EDGE. Para anular el borde de segu-
ridad, mueva el interruptor DIP de la izquierda hacia arriba.
Después de haber activado el interruptor dip, el LED EDGE
empieza a parpadear a un ritmo rápido.
¡ATENCIÓN! CONFIRME LA DESACTIVACIÓN DE LA
BANDA DE SEGURIDAD PULSANDO LOS BOTONES
SIMULTÁNEAMENTE Y MANTENIÉNDOLOS PULSADOS
HASTA QUE EL LED EDGE DEJE DE PARPADEAR.
PHOTO 2
El contacto PHOTO2 debe estar conectado a los bor-
nes COM y PH 2. Para puentear la fotocélula, mueva
el interruptor dip central hacia arriba. Después de
haber activado el interruptor dip, el LED PH2 empieza
a parpadear a un ritmo rápido.
4.3 - Visualización modo normal
En "MODO NORMAL", es decir, cuando el sistema está normalmente encendido, la pantalla LCD de 5 dígitos muestra los siguientes mensajes:
estado: (para comparación con la anterior tarjeta electrónica CT10224 consultar la segunda columna).
CT10324
LEARN TO DO
READY
OPEN ING
'
ANTIGUA
SIGNIFICATION
CT10224
Aprendizaje no realizado
--
Puerta cerrada o reencendido después del apagado
OP
Puerta abriéndose
CL
Puerta cerrándose
SO
Puerta detenida en la apertura
.
= 0) el automatismo se detiene y al desactivarse se abre
¡ATENCIÓN!
ENTRADA PH2 PULSANDO LOS BOTONES
TÁNEAMENTE Y MANTENIÉNDOLOS PULSADOS HASTA
QUE EL LED PH2 DEJE DE PARPADEAR.
PHOTO 1
El contacto PHOTO1 debe estar conectado a los bornes COM y
Y
PH 1. Para puentear la fotocélula, mueva el interruptor dip
derecho hacia arriba. Después de haber activado el interrup-
tor dip, el LED PH1 empieza a parpadear a un ritmo rápido.
¡ATENCIÓN!
CONFIRM PH1 INPUT DEACTIVATION BY
PRESSING THE
AND HOLDING THEM DOWN UNTIL THE PH1 LED STOPS
FLASHING.
24 Vdc, 250 mA
CONFIRME LA DESACTIVACIÓN DE LA
AND BUTTONS SIMULTANEOUSLY
ES
Y SIMUL-
