2 - INFORMACJE WSTĘPNE O PRODUKCIE
2.1 - Opis jednostki sterującej
Centrala sterująca CT10324 to najbardziej zaawansowany i
wydajny system sterowania silnikami Key Automation, zaprojekto-
wany do elektrycznego otwierania i zamykania barier Wszelkie inne
niewłaściwe użytkowanie centrali jest zabronione. Centrala CT10324
1
M +
M -
V+
23
ENC
NEG
12

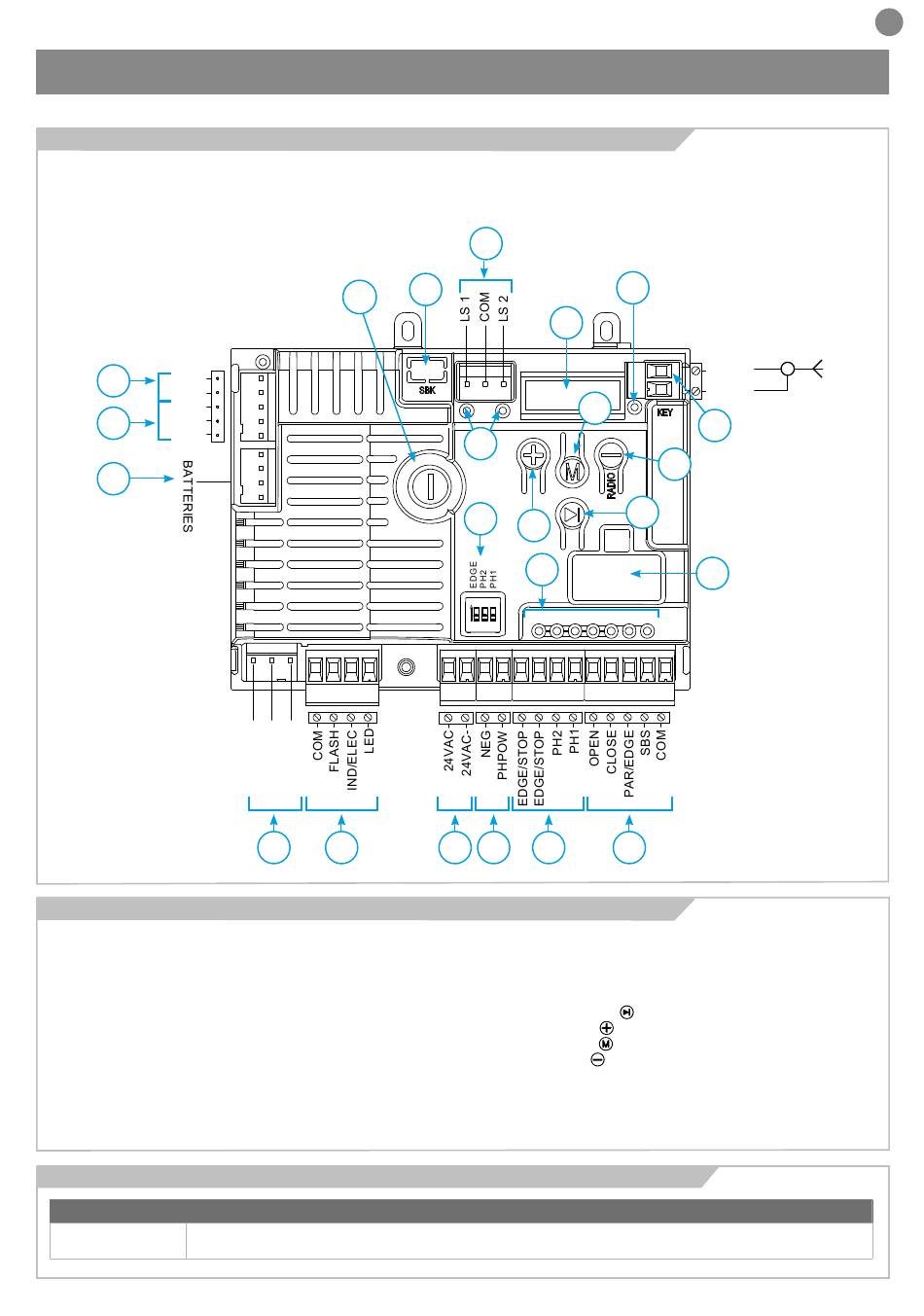

2.2 - Opis połączeń
1- Zasilanie silnika (M+ i M-)
2- Złącze zasilania transformatora
3- Podłączenie lampy błyskowej, lampki nocnej i kierunkowskazu
oświetlenie otwarcia bramy/zamka elektrycznego Złącze 4-24 Vac
do urządzeń sterujących i zabezpieczających
5- 24 Vdc nieregulowane dla urządzenia zabezpieczającego (fo
tokomórka i płyta radiowa)
6- Wejście bezpieczeństwa dla STOP lub połączenia krawędziowego
i fotokomórki
7- Złącze urządzeń sterujących
8- Czerwona dioda LED bezpieczeństwa dla KRAWĘDZI/STOP,
PH2, PH1; Zielona dioda dla wejścia OTWÓRZ, ZAMKNIJ, PAR,
SBS
9- Przełącznik dwustabilny do anulowania bezpieczeństwa
2.3 - Modele i parametry techniczne
KOD OPIS
CT10324 Centrala sterująca 24V do napędu bramy przesuwnej, uchylnej lub szlabanu
21
13
POWER
SUPPLY
2 3
wyposażona jest w 5-cyfrowy, 14-segmentowy wyświetlacz, który
umożliwia łatwe programowanie i stałe monitorowanie stanu wejść;
Struktura menu pozwala również na łatwe ustawienie czasów pracy
i trybów pracy.
10
19
14
17
11
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
10- Złącze wyłączników krańcowych
11- Czerwone wskaźniki LED wyłączników krańcowych
12- Złącze do ładowarki akumulatorów KBP/KBPN
13- 1,6 AT Bezpiecznik zwłoczny
14- 5-cyfrowy, 14-segmentowy wyświetlacz funkcji
15- Przycisk ruchu SBS( )
16- Przycisk w górę ( )
17- Przycisk MENU ( )
18- Przycisk w dół ( )
19- Wskaźnik LED klucza
20- Antena
21- SBK: predyspozycja do modułu oszczędzania energii
