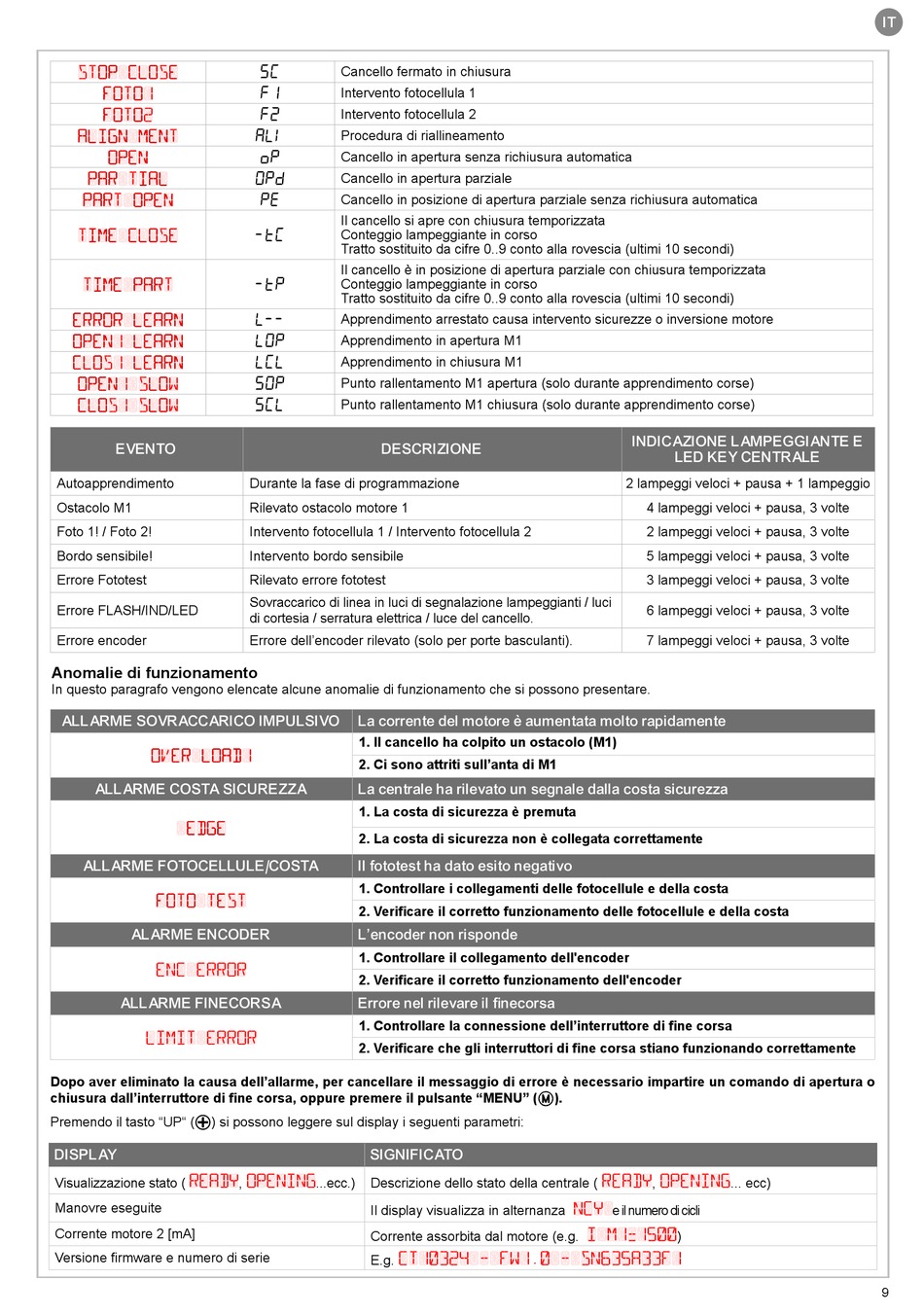

Key Automation CT10324 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 9

EVENTO
Autoapprendimento
Ostacolo M1
Foto 1! / Foto 2!
Bordo sensibile!
Errore Fototest
Errore FLASH/IND/LED
Errore encoder
Anomalie di funzionamento
In questo paragrafo vengono elencate alcune anomalie di funzionamento che si possono presentare.
ALLARME SOVRACCARICO IMPULSIVO
ALLARME COSTA SICUREZZA
ALLARME FOTOCELLULE/COSTA
ALARME ENCODER
ALLARME FINECORSA
Dopo aver eliminato la causa dell'allarme, per cancellare il messaggio di errore è necessario impartire un comando di apertura o
chiusura dall'interruttore di fine corsa, oppure premere il pulsante "MENU" (
Premendo il tasto "UP" ( ) si possono leggere sul display i seguenti parametri:
DISPLAY
Visualizzazione stato (
Manovre eseguite
Corrente motore 2 [mA]
Versione firmware e numero di serie
SC
Cancello fermato in chiusura
F1
Intervento fotocellula 1
F2
Intervento fotocellula 2
ALI
Procedura di riallineamento
oP
Cancello in apertura senza richiusura automatica
OPD
Cancello in apertura parziale
Pe
Cancello in posizione di apertura parziale senza richiusura automatica
Il cancello si apre con chiusura temporizzata
-tC
Conteggio lampeggiante in corso
Tratto sostituito da cifre 0..9 conto alla rovescia (ultimi 10 secondi)
Il cancello è in posizione di apertura parziale con chiusura temporizzata
-tP
Conteggio lampeggiante in corso
Tratto sostituito da cifre 0..9 conto alla rovescia (ultimi 10 secondi)
L--
Apprendimento arrestato causa intervento sicurezze o inversione motore
LOP
Apprendimento in apertura M1
LCL
Apprendimento in chiusura M1
SOP
Punto rallentamento M1 apertura (solo durante apprendimento corse)
SCL
Punto rallentamento M1 chiusura (solo durante apprendimento corse)
DESCRIZIONE
Durante la fase di programmazione
Rilevato ostacolo motore 1
Intervento fotocellula 1 / Intervento fotocellula 2
Intervento bordo sensibile
Rilevato errore fototest
Sovraccarico di linea in luci di segnalazione lampeggianti / luci
di cortesia / serratura elettrica / luce del cancello.
Errore dell'encoder rilevato (solo per porte basculanti).
La corrente del motore è aumentata molto rapidamente
1. Il cancello ha colpito un ostacolo (M1)
2. Ci sono attriti sull'anta di M1
La centrale ha rilevato un segnale dalla costa sicurezza
1. La costa di sicurezza è premuta
2. La costa di sicurezza non è collegata correttamente
Il fototest ha dato esito negativo
1. Controllare i collegamenti delle fotocellule e della costa
2. Verificare il corretto funzionamento delle fotocellule e della costa
L'encoder non risponde
1. Controllare il collegamento dell'encoder
2. Verificare il corretto funzionamento dell'encoder
Errore nel rilevare il finecorsa
1. Controllare la connessione dell'interruttore di fine corsa
2. Verificare che gli interruttori di fine corsa stiano funzionando correttamente
SIGNIFICATO
, ...ecc.) Descrizione dello stato della centrale (
Il display visualizza in alternanza
Corrente assorbita dal motore (e.g.
E.g.
INDICAZIONE LAMPEGGIANTE E
LED KEY CENTRALE
2 lampeggi veloci + pausa + 1 lampeggio
4 lampeggi veloci + pausa, 3 volte
2 lampeggi veloci + pausa, 3 volte
5 lampeggi veloci + pausa, 3 volte
3 lampeggi veloci + pausa, 3 volte
6 lampeggi veloci + pausa, 3 volte
7 lampeggi veloci + pausa, 3 volte
).
,
e il numero di cicli
)
IT
... ecc)
