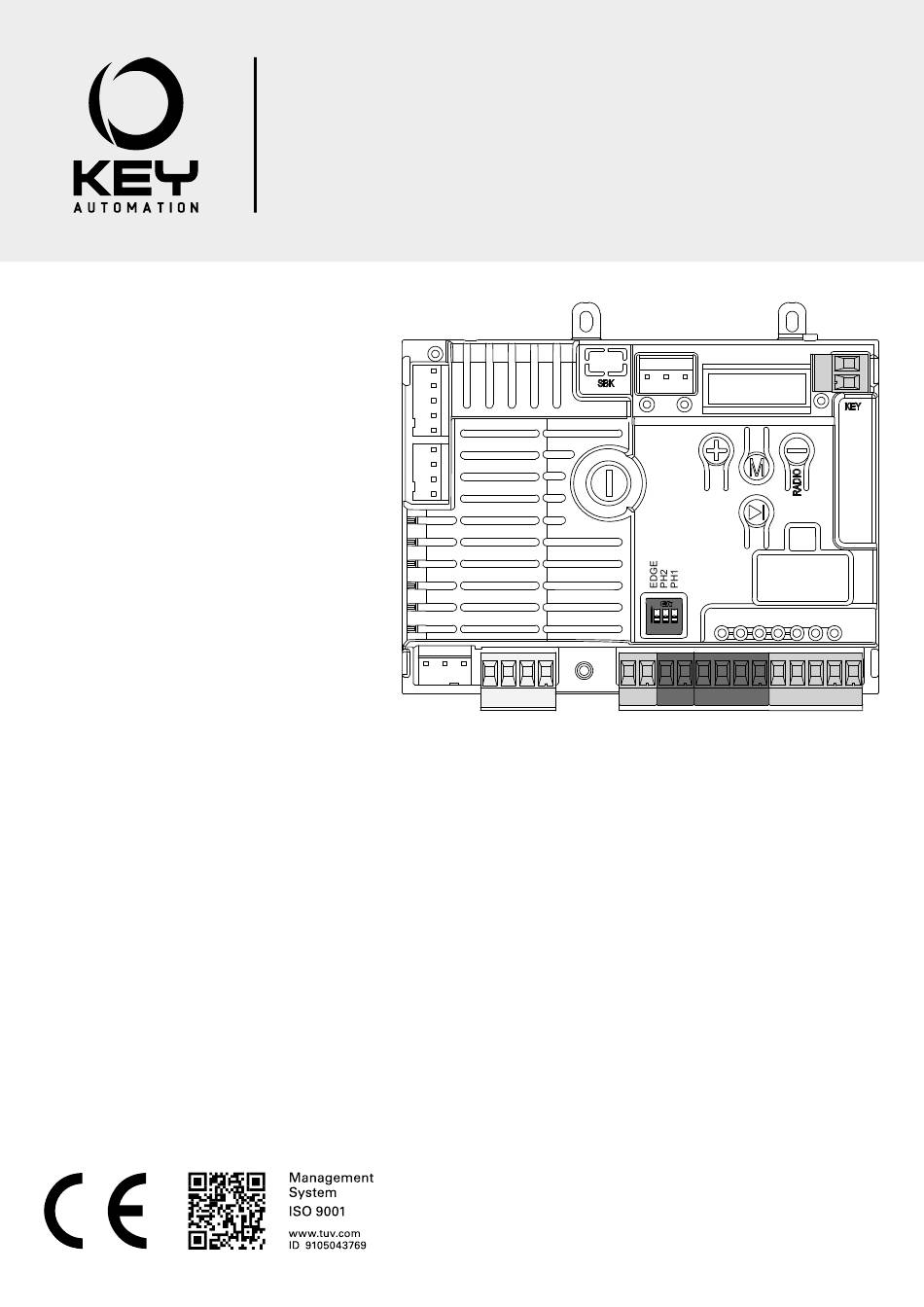

Instructions and warnings for installation and use
Istruzioni ed avvertenze per l'installazione e l'uso
Instructions et avertissements pour l'installation et l'usage
Instrucciones y advertencias para su instalación y uso
Instruções e advertências para a instalação e utilização
Instrukcje i zalecenia dotyczące instalacji i użytkowania
Anleitungen und Hinweise zu Installation und Einsatz
ON
STOP
PH2
PH1
OPEN CLOSE PAR
SBS
CT10324

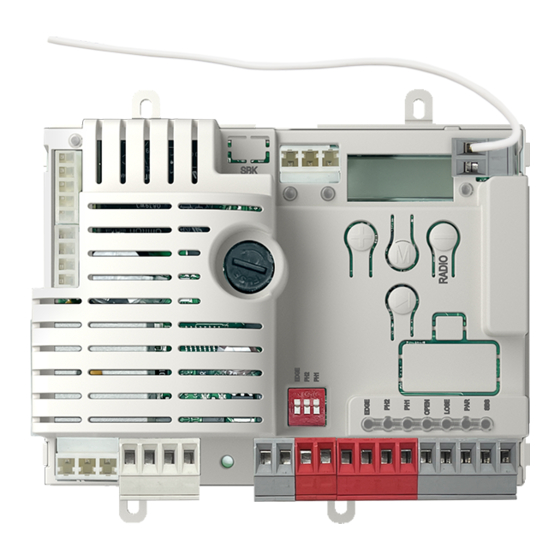

Control unit for a 24 Vdc motor, for a sliding gate or up-and-over door
Centrale per un motore 24 Vdc, per cancello scorrevole o portone basculante
Logique de commande pour un moteur 24 Vdc, pour portail coulissant ou porte basculante
Central para un motor 24 Vdc, para puerta de corredera o portón basculante
Steuergerät für einen Motor 24 Vdc, für Schiebetor oder Schwingtor
Unidade para um motor 24 Vdc, para portão de correr ou portão basculante
Jednostka sterująca do silnika 24 Vdc obsługującego bramę przesuwną lub wahadłowe drzwi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Key Automation CT10324
Inhaltszusammenfassung für Key Automation CT10324
- Seite 1 Anleitungen und Hinweise zu Installation und Einsatz STOP OPEN CLOSE PAR CT10324 Control unit for a 24 Vdc motor, for a sliding gate or up-and-over door Centrale per un motore 24 Vdc, per cancello scorrevole o portone basculante Logique de commande pour un moteur 24 Vdc, pour portail coulissant ou porte basculante Central para un motor 24 Vdc, para puerta de corredera o portón basculante...
- Seite 99 INHALTSVERZEICHNIS 1 - Sicherheitshinweise 2 - Einführung in das Produkt 2.1 - Beschreibung des Steuergerätes 2.2 - Beschreibung der Anschlüsse 2.3 - Modelle und technische Eigenschaften 2.4 - Liste benötigter Kabel 3 - Vorabkontrollen 4 - Produktinstallation 4.1 - Stromanschlüsse 4.2 - Deaktivierung der Sicherheitsvorrichtungen 4.3 - Anzeige Normalmodus 4.3.1 - Fehlermeldungen auf dem Display...
-
Seite 100: Sicherheitshinweise
Vorrichtungen in die Automatisierung integriert werden. Wenn Sie Zweifel an der Installation haben, fahren Sie nicht fort und wenden Sie sich an den technischen Service von Key Automation, um Wie im Absatz „Prüfung und Inbetriebnahme der Automatisierung“ vor- weitere Informationen zu erhalten. -
Seite 101: Einführung In Das Produkt
2 - EINFÜHRUNG IN DAS PRODUKT 2.1 - Beschreibung des Steuergerätes Die Steuereinheit CT10324 ist das modernste und effizienteste Die Steuereinheit CT10324 ist mit einer 5-stelligen 14-Seg- System zur Steuerung von Key Automation-Motoren zum elektri- ment-Anzeige ausgestattet, die eine einfache Programmierung schen Öffnen und Schließen von Schiebetoren und Sektionalto-... -
Seite 102: Liste Benötigter Kabel
TECHNISCHE MERKMALE CT10324 Spannungsversorgung 24 VAC (+10% -15%) 50/60 Hz Maximale Motorlast 200 W Maximaler Strom für 24VAC-Ausgang 200 mA (24 VAC) Maximaler Strom für den PH-POW-Ausgang 200 mA (24 VDC ungeregelt) Maximaler Strom für den FLASH-Ausgang 15 W (24 VDC) Maximaler Strom für LED-Ausgang... -
Seite 103: Produktinstallation
4 - PRODUKTINSTALLATION 4.1 - Stromanschlüsse ACHTUNG Vor dem Anschluss sicherstellen, dass die Stromzufuhr des Steuergerätes abgeschaltet ist. ANSCHLUSS DER MOTOREN WÄHLSCHALTER DIP SWITCH Klemmenleiste Versorgungsanschlüsse Auf „ON“ stellen, um die Eingänge EDGE, PH1 und PH2 zu deakti- vieren Dieses Verfahren vermeidet die Überbrückung der Klemmen- M1 + Stromversorgung Motor M1 + bretteingänge. -
Seite 104: Elektrische Anschlüsse Für Photo1 Und Photo2
STROMANSCHLÜSSE FÜR ELEKTRISCHE ANSCHLÜSSE FÜR PHOTO1 UND PHOTO2 ENERGIEEINSPARUNG POWER SUPPLY POWER SUPPLY 12/24 COM OUT 12/24 AC/DC AC/DC 12/24 12/24 COM OUT AC/DC AC/DC ACHTUNG Zur Aktivierung des siehe Absatz 5.1, Punkt 12. Nur während die- ser Funktion ist der PHOTOTEST nicht möglich. VERBINDER FÜR SICHERHEITSVORRICHTUNGEN UND BEDIENELEMENTE 24 VAC Zubehör-Stromversorgung 24VAC ungeregelt 200mA MAX;... -
Seite 105: Deaktivierung Der Sicherheitsvorrichtungen
4.2 - Deaktivierung der Sicherheitsvorrichtungen EDGE Die Steuereinheit sieht (in der Standardeinstellung) die Installation einer Sicherheitsleiste vor, die an die Eingänge EDGE angeschlossen wird; bei fehlendem oder falschem Anschluss wird der Automatikbetrieb gesperrt. In einem System, in dem die Installation der Sicher- heitsleiste nicht vorgesehen ist, können Sie deren Verwendung deaktivieren, indem Sie den DIP-Schalter EDGE auf ON stellen und die Deaktivierung der Schaltleiste bestätigen, ACHTUNG... -
Seite 106: Fehlermeldungen Auf Dem Display
4.3.1 - Fehlermeldungen auf dem Display Um die Fehlermeldung auf dem Display zu löschen, führen Sie nach Beseitigung der Fehlerursache eine vollständige Öffnungs- oder Schließbewegung durch, d. h. bis der betreffende Endschalter erreicht ist. Alternativ drücken Sie kurz die MENÜ-Taste (die Automatisierung führt keine Bewegung aus). -
Seite 107: Einlernen Des Laufs Und Der Hauptparameter
4.4.1 - Einlernen des laufs und der hauptparameter 1. Den Getriebemotor entriegeln, das Tor auf etwa die Hälfte seines Hubs bringen und den Getriebemotor wieder verriegeln. 2. Um den Lernvorgang zu starten, drücken und halten Sie gleichzeitig i (UP) und (MENU) Tasten;... -
Seite 108: Verwaltung Von Fernbedienungen
4.5 - Verwaltung von Fernbedienungen Das RADIO-Menü wird verwendet, um die Tasten einer Fernbedienung HINWEIS: Um den Speichervorgang zu erleichtern, indem mögliche zu speichern, sie zu löschen oder alle gespeicherten Fernbedienungen Störungen minimiert werden, ist es ratsam, das Antennenkabel zu löschen. Um das aufzurufen, drücken Sie die Taste des Empfängers abzuziehen;... -
Seite 109: Löschung Des Gesamten Empfängerspeichers
4.5.3 - Löschung des gesamten Empfängerspeichers Halten Sie beim Verlassen eines beliebigen Menüs die Taste (DOWN-RADIO) so lange gedrückt, bis ► auf dem Display abwechselnd angezeigt wird. 1. Halten Sie die Taste (DOWN-RADIO) gedrückt, bis die LED KEY aufleuchtet (etwa drei Sekunden);... -
Seite 110: Anpassung Des Systems
5 - ANPASSUNG DES SYSTEMS Die Menüs zur Konfiguration der Betriebsfunktionen des Geräts sind in (basis/erweitert) unterteilt. Die folgenden Tabellen zeigen die Beschreibung der einzelnen Grundparameter mit ihren jeweiligen Mindest-, Höchst- und Standardwerten. 1. Halten Sie die Taste (MENU); gedrückt; auf dem Display werden nacheinander angezeigt;... -
Seite 111: Erweiterte Parameter
Zusätzlicher Einsatz/zusätzlicher Rand: 0 = deaktiviert 1 = der PAR-Eingang wird STOP NO 2 = der PAR-Eingang wird STOP NC 3 = Der PAR-Eingang wird beim Öffnen zu NC 4 = Der PAR-Eingang wird beim Öffnen zu EDGE 8K2 5 = Der PAR-Eingang wird beim Öffnen zu EDGE 4K1 ACHTUNG Um EDGE2 zu aktivieren, muss der Para- meter TYPE EDGE 0 sein (EDGE1 nur beim Schließen) - Seite 112 0 = EDGE1 greift nur beim Schließen ein mit einer kurzen Inversion 1 = EDGE1 greift bei beiden Schließungen ein als die Eröffnung mit einer kurzen Umkehr Warnung: Wenn der PAR-Eingang als EDGE2 verwendet wird, muss 0 sein Test Leiste 0 = deaktiviert 1 = aktiviert Teilöffnung...
-
Seite 113: Test Und Inbetriebnahme Der Automation
Freigabe des Dauerblinkens für die Kundendienstanforderung mit ≠ 0 (nur bei geschlossenem Tor). 0 = deaktiviert 1 = aktiviert Aktivierungszeit des Elektroschlosses, wenn das Elektroschloss aktiviert ist. Deaktivierungszeit des magnetischen Elektroschlosses, wenn das Magnetschloss ausgewählt ist. Schneller Start des Motors während der Startphase. boost setup 0 = deaktiviert 1 = aktiviert... -
Seite 114: Anweisungen Und Hinweise Für Den Endbenutzer
Bewegung der Automation, wenn sich Personen, Tiere oder Gegen- stände in ihrem Aktionskreis befinden; Wir danken Ihnen, dass Key Automation S.r.l gewählt haben, und laden Sie ein, für weitere Informationen unsere Internetseite •wenn eine Automationsanlage sachgerecht geplant wurde, www.keyautomation.com zu besuchen.
