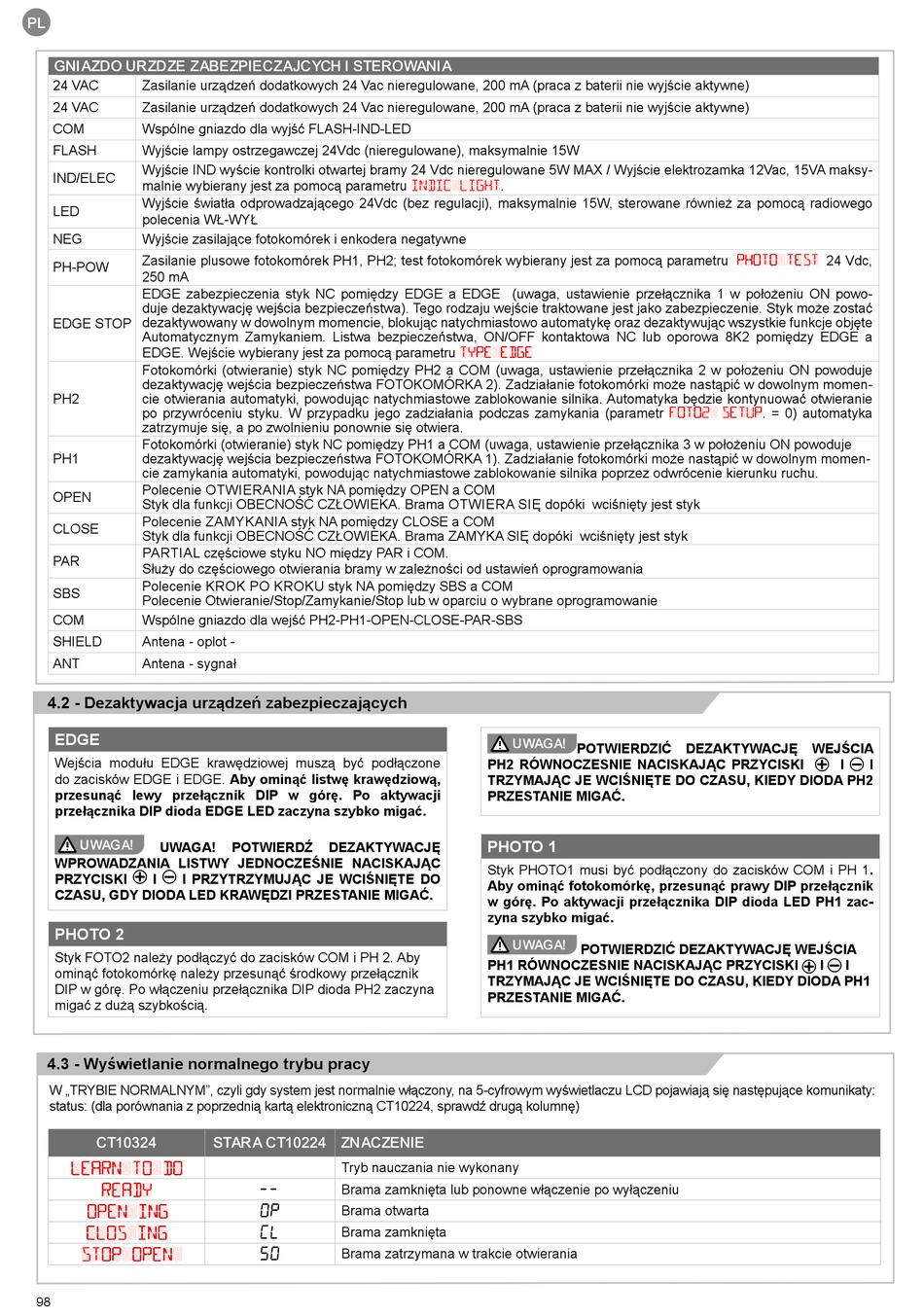

PL
GNIAZDO URZDZE ZABEZPIECZAJCYCH I STEROWANIA
24 VAC Zasilanie urządzeń dodatkowych 24 Vac nieregulowane, 200 mA (praca z baterii nie wyjście aktywne)
24 VAC Zasilanie urządzeń dodatkowych 24 Vac nieregulowane, 200 mA (praca z baterii nie wyjście aktywne)
COM Wspólne gniazdo dla wyjść FLASH-IND-LED
FLASH Wyjście lampy ostrzegawczej 24Vdc (nieregulowane), maksymalnie 15W
Wyjście IND wyście kontrolki otwartej bramy 24 Vdc nieregulowane 5W MAX / Wyjście elektrozamka 12Vac, 15VA maksy-
IND/ELEC
malnie wybierany jest za pomocą parametru
Wyjście światła odprowadzającego 24Vdc (bez regulacji), maksymalnie 15W, sterowane również za pomocą radiowego
LED
polecenia WŁ-WYŁ
NEG Wyjście zasilające fotokomórek i enkodera negatywne
Zasilanie plusowe fotokomórek PH1, PH2; test fotokomórek wybierany jest za pomocą parametru
PH-POW
250 mA
EDGE zabezpieczenia styk NC pomiędzy EDGE a EDGE (uwaga, ustawienie przełącznika 1 w położeniu ON powo-
duje dezaktywację wejścia bezpieczeństwa). Tego rodzaju wejście traktowane jest jako zabezpieczenie. Styk może zostać
dezaktywowany w dowolnym momencie, blokując natychmiastowo automatykę oraz dezaktywując wszystkie funkcje objęte
EDGE STOP
Automatycznym Zamykaniem. Listwa bezpieczeństwa, ON/OFF kontaktowa NC lub oporowa 8K2 pomiędzy EDGE a
EDGE. Wejście wybierany jest za pomocą parametru
Fotokomórki (otwieranie) styk NC pomiędzy PH2 a COM (uwaga, ustawienie przełącznika 2 w położeniu ON powoduje
dezaktywację wejścia bezpieczeństwa FOTOKOMÓRKA 2). Zadziałanie fotokomórki może nastąpić w dowolnym momen-
PH2 cie otwierania automatyki, powodując natychmiastowe zablokowanie silnika. Automatyka będzie kontynuować otwieranie
po przywróceniu styku. W przypadku jego zadziałania podczas zamykania (parametr
zatrzymuje się, a po zwolnieniu ponownie się otwiera.
Fotokomórki (otwieranie) styk NC pomiędzy PH1 a COM (uwaga, ustawienie przełącznika 3 w położeniu ON powoduje
PH1 dezaktywację wejścia bezpieczeństwa FOTOKOMÓRKA 1). Zadziałanie fotokomórki może nastąpić w dowolnym momen-
cie zamykania automatyki, powodując natychmiastowe zablokowanie silnika poprzez odwrócenie kierunku ruchu.
Polecenie OTWIERANIA styk NA pomiędzy OPEN a COM
OPEN
Styk dla funkcji OBECNOŚĆ CZŁOWIEKA. Brama OTWIERA SIĘ dopóki wciśnięty jest styk
Polecenie ZAMYKANIA styk NA pomiędzy CLOSE a COM
CLOSE
Styk dla funkcji OBECNOŚĆ CZŁOWIEKA. Brama ZAMYKA SIĘ dopóki wciśnięty jest styk
PARTIAL częściowe styku NO między PAR i COM.
PAR
Służy do częściowego otwierania bramy w zależności od ustawień oprogramowania
Polecenie KROK PO KROKU styk NA pomiędzy SBS a COM
SBS
Polecenie Otwieranie/Stop/Zamykanie/Stop lub w oparciu o wybrane oprogramowanie
COM Wspólne gniazdo dla wejść PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antena - oplot -
ANT Antena - sygnał
4.2 - Dezaktywacja urządzeń zabezpieczających
EDGE
Wejścia modułu EDGE krawędziowej muszą być podłączone
do zacisków EDGE i EDGE. Aby ominąć listwę krawędziową,
przesunąć lewy przełącznik DIP w górę. Po aktywacji
przełącznika DIP dioda EDGE LED zaczyna szybko migać.
UWAGA!
UWAGA!
WPROWADZANIA LISTWY JEDNOCZEŚNIE NACISKAJĄC
PRZYCISKI I I PRZYTRZYMUJĄC JE WCIŚNIĘTE DO
CZASU, GDY DIODA LED KRAWĘDZI PRZESTANIE MIGAĆ.
PHOTO 2
Styk FOTO2 należy podłączyć do zacisków COM i PH 2. Aby
ominąć fotokomórkę należy przesunąć środkowy przełącznik
DIP w górę. Po włączeniu przełącznika DIP dioda PH2 zaczyna
migać z dużą szybkością.
4.3 - Wyświetlanie normalnego trybu pracy
W „TRYBIE NORMALNYM", czyli gdy system jest normalnie włączony, na 5-cyfrowym wyświetlaczu LCD pojawiają się następujące komunikaty:
status: (dla porównania z poprzednią kartą elektroniczną CT10224, sprawdź drugą kolumnę)
CT10324
'
98
POTWIERDŹ DEZAKTYWACJĘ
STARA CT10224 ZNACZENIE
Tryb nauczania nie wykonany
--
Brama zamknięta lub ponowne włączenie po wyłączeniu
OP
Brama otwarta
CL
Brama zamknięta
SO
Brama zatrzymana w trakcie otwierania
.
UWAGA!
POTWIERDZIĆ
PH2 RÓWNOCZESNIE NACISKAJĄC PRZYCISKI
TRZYMAJĄC JE WCIŚNIĘTE DO CZASU, KIEDY DIODA PH2
PRZESTANIE MIGAĆ.
PHOTO 1
Styk PHOTO1 musi być podłączony do zacisków COM i PH 1.
Aby ominąć fotokomórkę, przesunąć prawy DIP przełącznik
w górę. Po aktywacji przełącznika DIP dioda LED PH1 zac-
zyna szybko migać.
UWAGA!
POTWIERDZIĆ DEZAKTYWACJĘ WEJŚCIA
PH1 RÓWNOCZESNIE NACISKAJĄC PRZYCISKI
TRZYMAJĄC JE WCIŚNIĘTE DO CZASU, KIEDY DIODA PH1
PRZESTANIE MIGAĆ.
24 Vdc,
.
= 0) automatyka
DEZAKTYWACJĘ WEJŚCIA
I
I I
I
