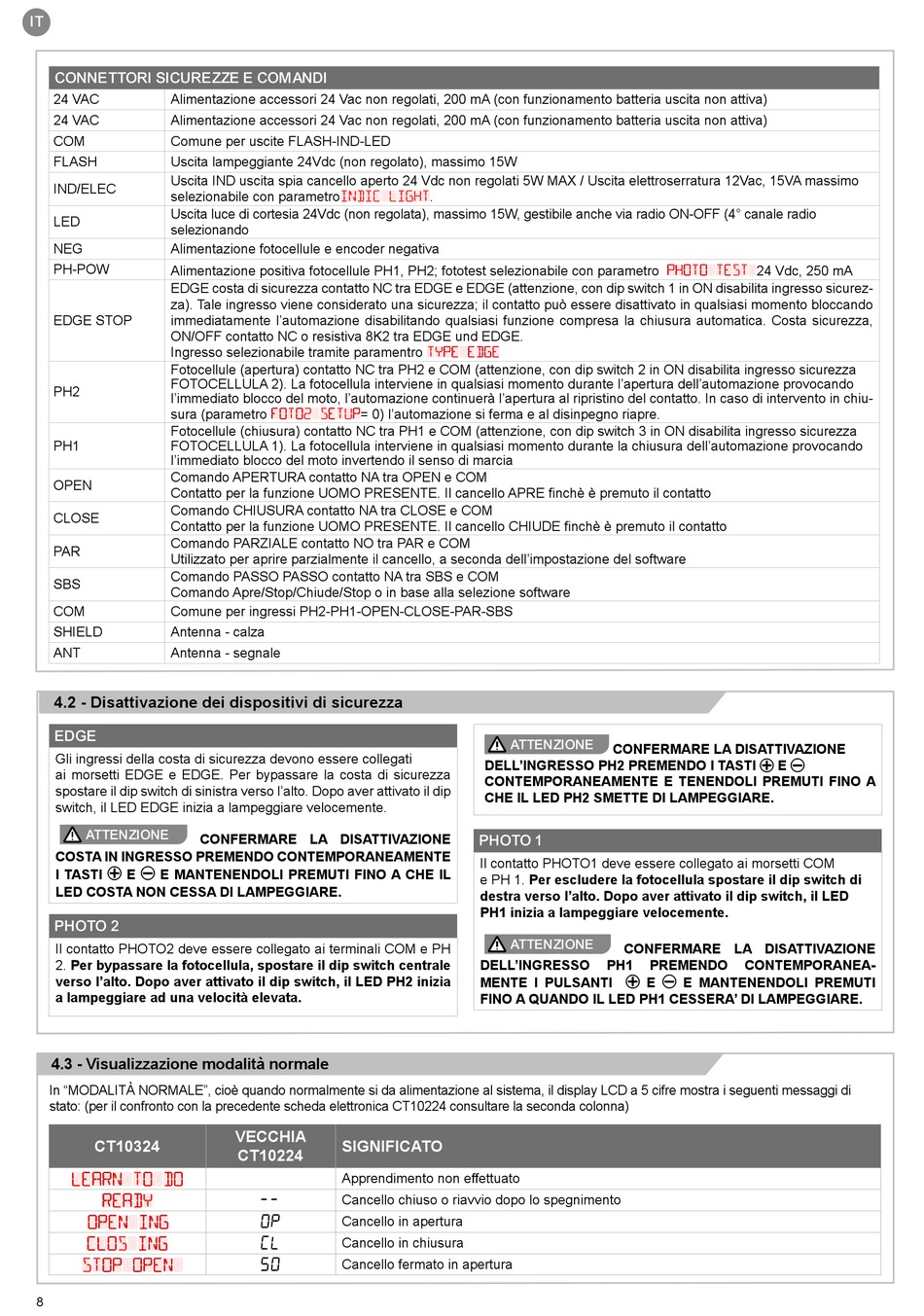

IT
CONNETTORI SICUREZZE E COMANDI
24 VAC Alimentazione accessori 24 Vac non regolati, 200 mA (con funzionamento batteria uscita non attiva)
24 VAC Alimentazione accessori 24 Vac non regolati, 200 mA (con funzionamento batteria uscita non attiva)
COM Comune per uscite FLASH-IND-LED
FLASH Uscita lampeggiante 24Vdc (non regolato), massimo 15W
Uscita IND uscita spia cancello aperto 24 Vdc non regolati 5W MAX / Uscita elettroserratura 12Vac, 15VA massimo
IND/ELEC
selezionabile con parametro
Uscita luce di cortesia 24Vdc (non regolata), massimo 15W, gestibile anche via radio ON-OFF (4° canale radio
LED
selezionando
NEG Alimentazione fotocellule e encoder negativa
PH-POW
Alimentazione positiva fotocellule PH1, PH2; fototest selezionabile con parametro
EDGE costa di sicurezza contatto NC tra EDGE e EDGE (attenzione, con dip switch 1 in ON disabilita ingresso sicurez-
za). Tale ingresso viene considerato una sicurezza; il contatto può essere disattivato in qualsiasi momento bloccando
immediatamente l'automazione disabilitando qualsiasi funzione compresa la chiusura automatica. Costa sicurezza,
EDGE STOP
ON/OFF contatto NC o resistiva 8K2 tra EDGE und EDGE.
Ingresso selezionabile tramite paramentro
Fotocellule (apertura) contatto NC tra PH2 e COM (attenzione, con dip switch 2 in ON disabilita ingresso sicurezza
FOTOCELLULA 2). La fotocellula interviene in qualsiasi momento durante l'apertura dell'automazione provocando
PH2
l'immediato blocco del moto, l'automazione continuerà l'apertura al ripristino del contatto. In caso di intervento in chiu-
sura (parametro
Fotocellule (chiusura) contatto NC tra PH1 e COM (attenzione, con dip switch 3 in ON disabilita ingresso sicurezza
PH1 FOTOCELLULA 1). La fotocellula interviene in qualsiasi momento durante la chiusura dell'automazione provocando
l'immediato blocco del moto invertendo il senso di marcia
Comando APERTURA contatto NA tra OPEN e COM
OPEN
Contatto per la funzione UOMO PRESENTE. Il cancello APRE finchè è premuto il contatto
Comando CHIUSURA contatto NA tra CLOSE e COM
CLOSE
Contatto per la funzione UOMO PRESENTE. Il cancello CHIUDE finchè è premuto il contatto
Comando PARZIALE contatto NO tra PAR e COM
PAR
Utilizzato per aprire parzialmente il cancello, a seconda dell'impostazione del software
Comando PASSO PASSO contatto NA tra SBS e COM
SBS
Comando Apre/Stop/Chiude/Stop o in base alla selezione software
COM Comune per ingressi PH2-PH1-OPEN-CLOSE-PAR-SBS
SHIELD Antenna - calza
ANT Antenna - segnale
4.2 - Disattivazione dei dispositivi di sicurezza
EDGE
Gli ingressi della costa di sicurezza devono essere collegati
ai morsetti EDGE e EDGE. Per bypassare la costa di sicurezza
spostare il dip switch di sinistra verso l'alto. Dopo aver attivato il dip
switch, il LED EDGE inizia a lampeggiare velocemente.
ATTENZIONE
CONFERMARE LA DISATTIVAZIONE
COSTA IN INGRESSO PREMENDO CONTEMPORANEAMENTE
I TASTI E E MANTENENDOLI PREMUTI FINO A CHE IL
LED COSTA NON CESSA DI LAMPEGGIARE.
PHOTO 2
Il contatto PHOTO2 deve essere collegato ai terminali COM e PH
2. Per bypassare la fotocellula, spostare il dip switch centrale
verso l'alto. Dopo aver attivato il dip switch, il LED PH2 inizia
a lampeggiare ad una velocità elevata.
4.3 - Visualizzazione modalità normale
In "MODALITÀ NORMALE", cioè quando normalmente si da alimentazione al sistema, il display LCD a 5 cifre mostra i seguenti messaggi di
stato: (per il confronto con la precedente scheda elettronica CT10224 consultare la seconda colonna)
CT10324
'
8
= 0) l'automazione si ferma e al disinpegno riapre.
VECCHIA
SIGNIFICATO
CT10224
Apprendimento non effettuato
--
Cancello chiuso o riavvio dopo lo spegnimento
OP
Cancello in apertura
CL
Cancello in chiusura
SO
Cancello fermato in apertura
.
ATTENZIONE
DELL'INGRESSO PH2 PREMENDO I TASTI
CONTEMPORANEAMENTE E TENENDOLI PREMUTI FINO A
CHE IL LED PH2 SMETTE DI LAMPEGGIARE.
PHOTO 1
Il contatto PHOTO1 deve essere collegato ai morsetti COM
e PH 1. Per escludere la fotocellula spostare il dip switch di
destra verso l'alto. Dopo aver attivato il dip switch, il LED
PH1 inizia a lampeggiare velocemente.
ATTENZIONE
DELL'INGRESSO
MENTE I PULSANTI
FINO A QUANDO IL LED PH1 CESSERA' DI LAMPEGGIARE.
24 Vdc, 250 mA
CONFERMARE LA DISATTIVAZIONE
E
CONFERMARE LA DISATTIVAZIONE
PH1 PREMENDO CONTEMPORANEA-
E E MANTENENDOLI PREMUTI
