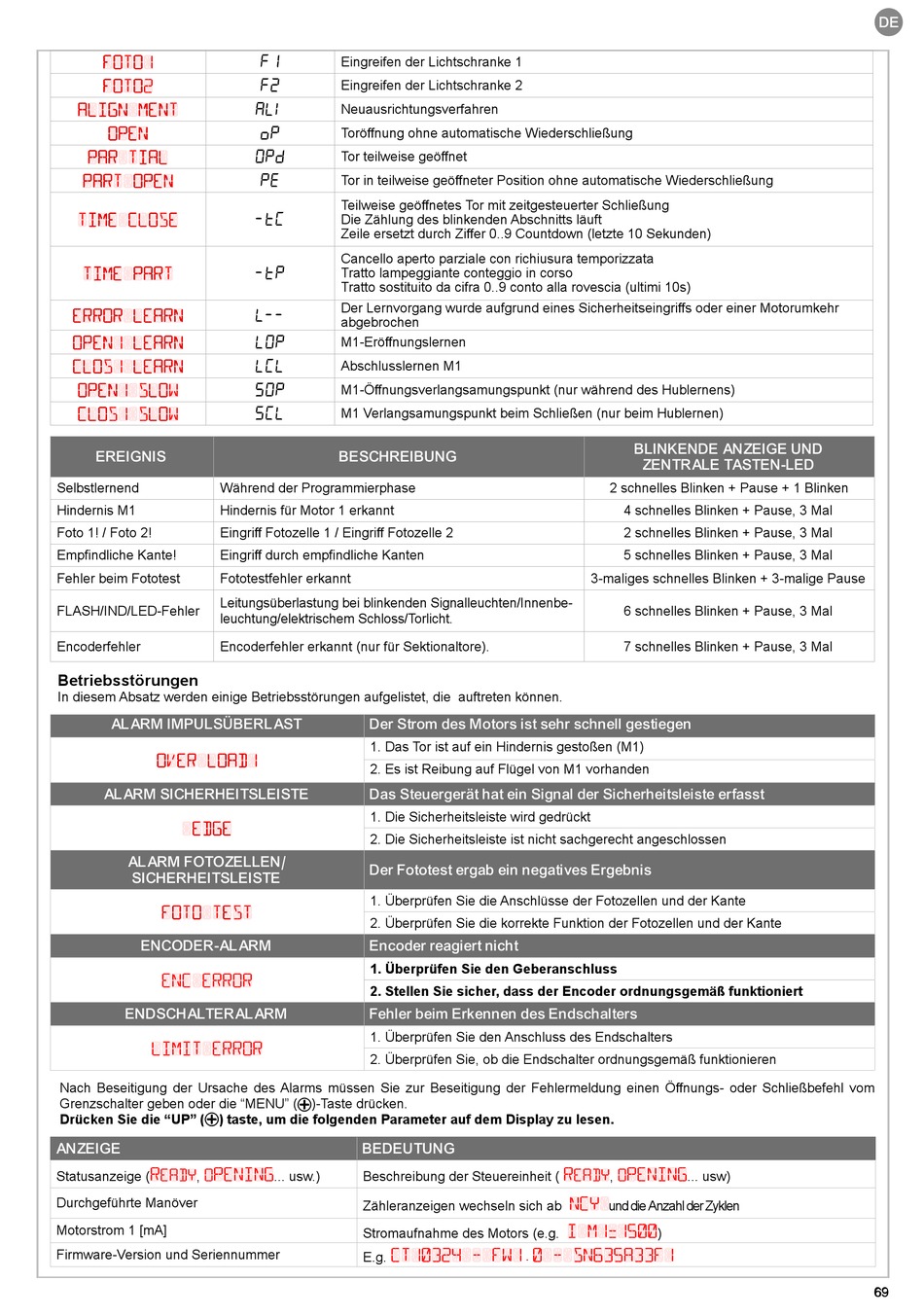

Key Automation CT10324 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 69

EREIGNIS
Selbstlernend Während der Programmierphase
Hindernis M1 Hindernis für Motor 1 erkannt
Foto 1! / Foto 2! Eingriff Fotozelle 1 / Eingriff Fotozelle 2
Empfindliche Kante! Eingriff durch empfindliche Kanten
Fehler beim Fototest Fototestfehler erkannt
Leitungsüberlastung bei blinkenden Signalleuchten/Innenbe-
FLASH/IND/LED-Fehler
leuchtung/elektrischem Schloss/Torlicht.
Encoderfehler Encoderfehler erkannt (nur für Sektionaltore).
Betriebsstörungen
In diesem Absatz werden einige Betriebsstörungen aufgelistet, die auftreten können.
ALARM IMPULSÜBERLAST
ALARM SICHERHEITSLEISTE
ALARM FOTOZELLEN/
SICHERHEITSLEISTE
ENCODER-ALARM
ENDSCHALTERALARM
Nach Beseitigung der Ursache des Alarms müssen Sie zur Beseitigung der Fehlermeldung einen Öffnungs- oder Schließbefehl vom
Grenzschalter geben oder die "MENU" ( )-Taste drücken.
Drücken Sie die "UP" ( ) taste, um die folgenden Parameter auf dem Display zu lesen.
ANZEIGE
Statusanzeige ( ,
Durchgeführte Manöver
Motorstrom 1 [mA]
Firmware-Version und Seriennummer
F1
Eingreifen der Lichtschranke 1
F2
Eingreifen der Lichtschranke 2
ALI
Neuausrichtungsverfahren
oP
Toröffnung ohne automatische Wiederschließung
OPD
Tor teilweise geöffnet
Pe
Tor in teilweise geöffneter Position ohne automatische Wiederschließung
Teilweise geöffnetes Tor mit zeitgesteuerter Schließung
-tC
Die Zählung des blinkenden Abschnitts läuft
Zeile ersetzt durch Ziffer 0..9 Countdown (letzte 10 Sekunden)
Cancello aperto parziale con richiusura temporizzata
-tP
Tratto lampeggiante conteggio in corso
Tratto sostituito da cifra 0..9 conto alla rovescia (ultimi 10s)
Der Lernvorgang wurde aufgrund eines Sicherheitseingriffs oder einer Motorumkehr
L--
abgebrochen
LOP
M1-Eröffnungslernen
LCL
Abschlusslernen M1
SOP
M1-Öffnungsverlangsamungspunkt (nur während des Hublernens)
SCL
M1 Verlangsamungspunkt beim Schließen (nur beim Hublernen)
BESCHREIBUNG
Der Strom des Motors ist sehr schnell gestiegen
1. Das Tor ist auf ein Hindernis gestoßen (M1)
2. Es ist Reibung auf Flügel von M1 vorhanden
Das Steuergerät hat ein Signal der Sicherheitsleiste erfasst
1. Die Sicherheitsleiste wird gedrückt
2. Die Sicherheitsleiste ist nicht sachgerecht angeschlossen
Der Fototest ergab ein negatives Ergebnis
1. Überprüfen Sie die Anschlüsse der Fotozellen und der Kante
2. Überprüfen Sie die korrekte Funktion der Fotozellen und der Kante
Encoder reagiert nicht
1. Überprüfen Sie den Geberanschluss
2. Stellen Sie sicher, dass der Encoder ordnungsgemäß funktioniert
Fehler beim Erkennen des Endschalters
1. Überprüfen Sie den Anschluss des Endschalters
2. Überprüfen Sie, ob die Endschalter ordnungsgemäß funktionieren
BEDEUTUNG
... usw.) Beschreibung der Steuereinheit (
Zähleranzeigen wechseln sich ab
Stromaufnahme des Motors (e.g.
E.g.
BLINKENDE ANZEIGE UND
ZENTRALE TASTEN-LED
2 schnelles Blinken + Pause + 1 Blinken
4 schnelles Blinken + Pause, 3 Mal
2 schnelles Blinken + Pause, 3 Mal
5 schnelles Blinken + Pause, 3 Mal
3-maliges schnelles Blinken + 3-malige Pause
6 schnelles Blinken + Pause, 3 Mal
7 schnelles Blinken + Pause, 3 Mal
, ... usw)
und die Anzahl der Zyklen
)
