Anschluss externer Dosiergeräte (Reiniger, Klarspüler)
11 Anschluss externer Dosiergeräte (Reiniger, Klarspüler)
Die Maschine muss für die Dosierung von Reiniger und Klarspüler mit externen Dosiergeräten ausgestattet
werden.
GEFAHR! Lebensgefahr wegen Bauteilen, die unter Netzspannung stehen!
Lassen Sie die Dosiergeräte durch einen von Winterhalter autorisierten Servicetechniker
montieren und in Betrieb nehmen.
Gefahr
Trennen Sie bei allen elektrischen Arbeiten die Maschine vom Netz und prüfen Sie die
Spannungsfreiheit.
Der Winterhalter Servicetechniker muss beachten:
Montieren Sie die Dosiergeräte gemäß den Unterlagen, die den Geräten beiliegen.

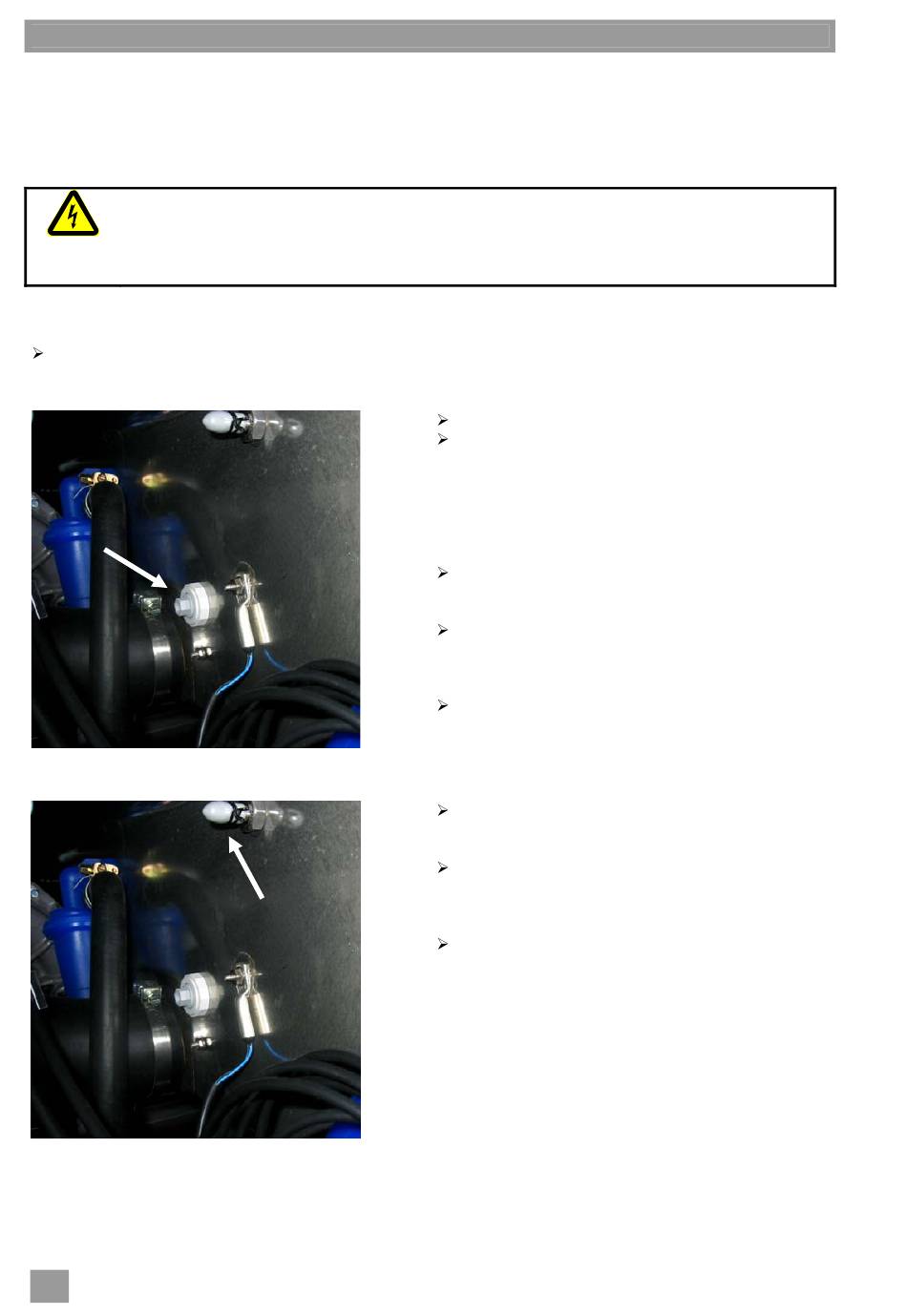

11.1 Montage der Leitwertelektrode
11.2 Montage des Dosierschlauches (Reiniger)
18
Nehmen Sie die vordere Verkleidung ab.
Bauen Sie den Blindstopfen (siehe Pfeil) aus und
montieren Sie die Leitwertelektrode, die dem Dosier-
gerät beiliegt. Der Bolzen für die Erdung befindet sich
direkt unterhalb des Blindstopfens.
Falls der Bohrungsdurchmesser nicht passt, muss
eine neue Bohrung angebracht werden.
Legen Sie den Tankinnenraum mit Tüchern oder
Papier aus, damit darauf die Bohrspäne fallen kön-
nen.
Entfernen Sie nach dem Bohren alle Bohrspäne
aus dem Spültank, da ansonsten Rost entstehen
könnte.
Führen Sie das Anschlusskabel zum Dosiergerät.
Hinten links und rechts sind im Bodenblech bereits
Bohrungen für Kabelverschraubungen vorhanden.
Entfernen Sie die Schutzkappe (siehe Pfeil) und
befestigen Sie den Dosierschlauch mit einem Kabel-
binder.
Verlegen Sie den Dosierschlauch ohne Knicke auf
kurzem Weg bis zur linken Seitenverkleidung. Der
Schlauch darf keine heißen Flächen berühren
oder über scharfe Kanten geführt werden.
Führen Sie den Dosierschlauch zum Dosiergerät.
Hinten links und rechts sind im Bodenblech bereits
Bohrungen vorhanden.
