Verwinkelte Räume können Sie sehr gut erfassen, indem Sie diese durch mehrere
sensitive Flächen mit gleichem Sprungziel (gleiche Zielseite) abdecken.
8.6.1

Bedienseiten mit Grundriss oder Raumansicht

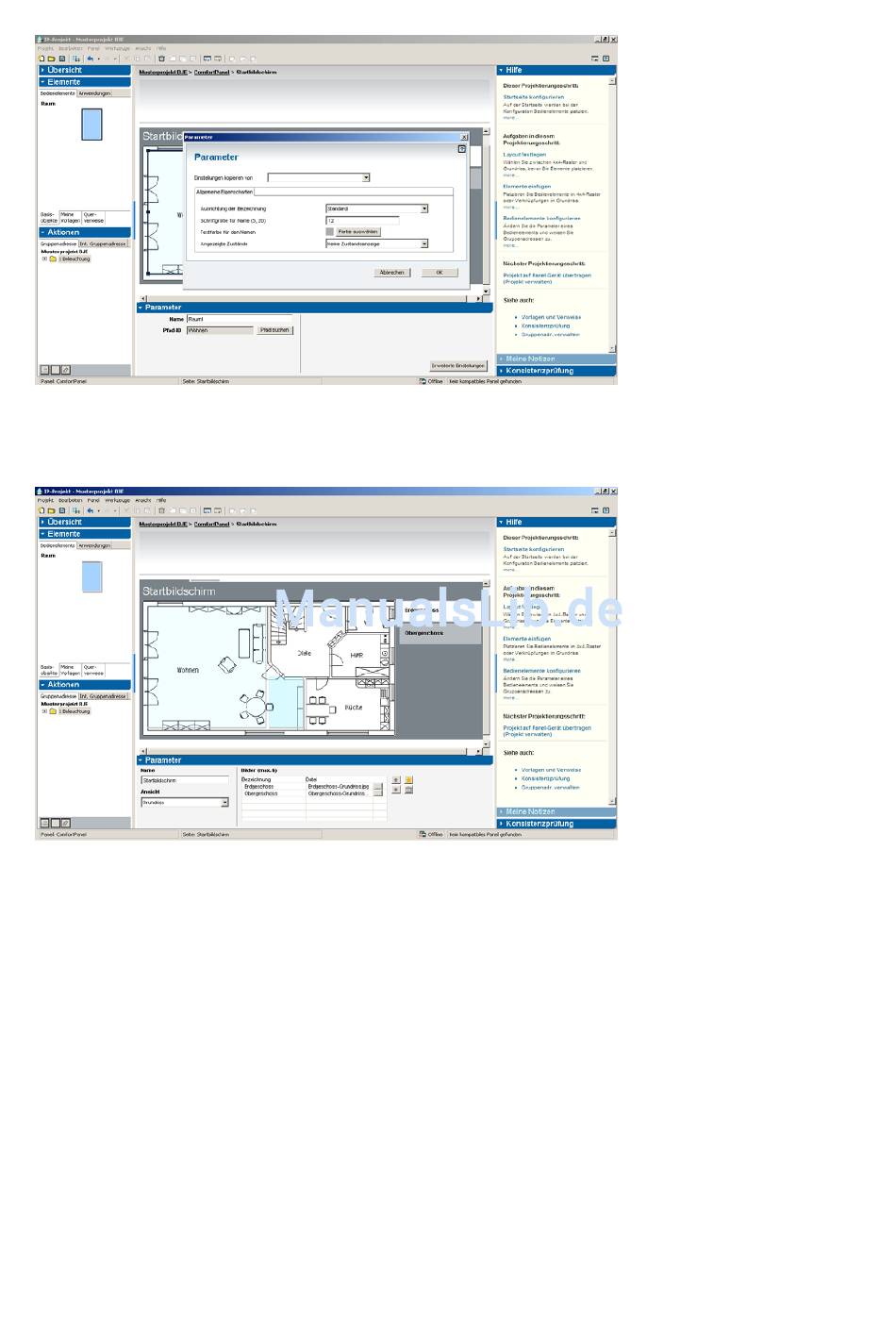

Wählen Sie auf einer Bedienseite in den Parametern unter „Ansicht" die Ansicht
„Raumansicht (große Ansicht)", erhalten Sie zunächst nur eine graue Bildschirmseite.
In diesem Zustand, d.h. noch ohne ein Raumbild, können Sie noch keine Bedienele-
mente auf den Bildschirm platzieren.
Möchten Sie nun ein Raumbild (Grundriss oder Raumansicht) einladen, fügen Sie die-
se unter „Bilder" im Parameterfenster durch Klick auf den Auswahl-Button hinzu.
Beachten Sie bitte dabei, dass die maximale Auflösung der Datei 1178x636 Bildpunkte
nicht überschreiten darf.
Wurde das Raumbild geladen, öffnet sich darüber ein Raster von 3x4 Feldern, das Sie
zur Platzierung von Bedienelementen verwenden können.
