29.3.4

Details zum KNX-Ausgabebaustein

29.3.4.1 Verhalten

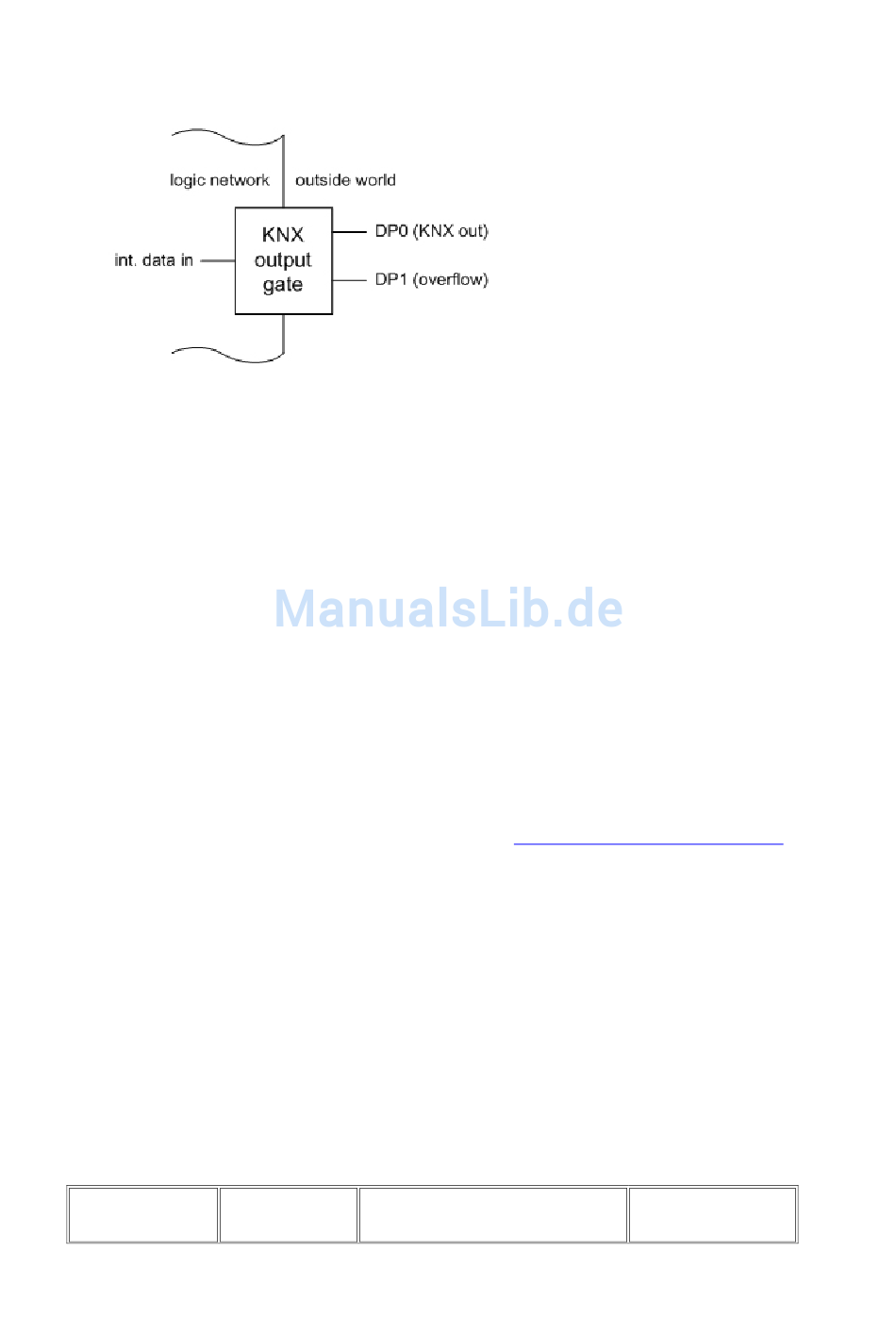

Bei Empfang eines Werts über den Logik-seitigen Eingang data in sendet der KNX-
Ausgabebaustein ein Telegramm mit dem eingehenden Wert über das Kommunikationsobjekt
DP0 in das KNX-Netzwerk.
Der interne Datentyp des KNX-Ausgabebausteins wird in den Datentyp des Kommunikations-
objekts konvertiert. Kommt dabei ein Übertrag zustande, wird über das Kommunikationsobjekt
DP1 ein Telegramm mit dem Wert 1 ausgesendet (1 Bit).
29.3.4.2 Verknüpfung mit Gruppenadressen
Jeder KNX-Ausgabebaustein kann mit einer oder mehreren Gruppenadressen verbunden wer-
den. Zu diesem Zweck verfügt er über Kommunikationsobjekte.
Um ein Kommunikationsobjekt mit Gruppenadressen zu verknüpfen, gehen Sie im Arbeitsblatt
auf die Registerkarte Objekte. Dort sehen Sie die Kommunikationsobjekte aller Ein- und Aus-
gangsbausteine Ihrer Logik. Ziehen Sie eine Gruppenadresse aus dem Bereich Aktionen im Bib-
liotheksbereich auf das Kommunikationsobjekt (siehe Element aus Bibliothek einfügen).
Hinweis:
Der Editor lässt es zwar allgemein zu, mehrere Gruppenadressen mit einem Kommunikations-
objekt zu verknüpfen, allerdings wird im Falle des KNX-Ausgangsbausteins zum Senden ledig-
lich die erste Gruppenadresse verwendet!

29.3.4.3 Erweiterte Einstellungen

Über den Parameter Nur bei Veränderung senden legen Sie fest, ob ein KNX-Telegramm nur
dann gesendet werden sollen, wenn ein Logik-seitig empfangener Wert unterschiedlich zum
zuvor empfangenen Wert ist.

29.3.4.4 Konvertierungstabelle

KNX Datentyp Datenpunkttyp Wertebereich Interner Datentyp
