31.7

Wertanzeigeelement konfigurieren

→
31.7.1 Verwendung von
Wertanzeigeelementen

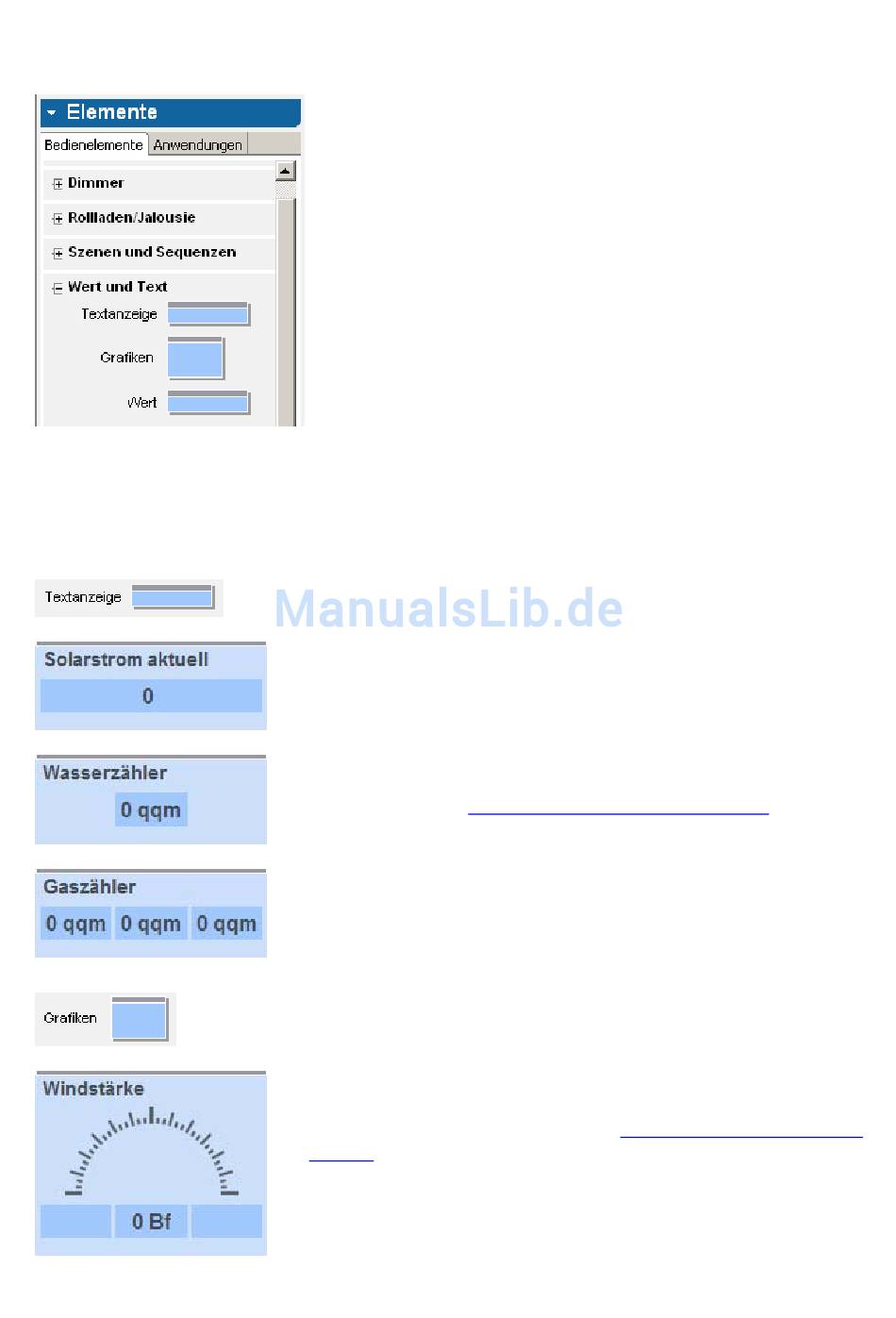

Anhand von Wertanzeigeelementen können Sie Werte als Text oder
grafische Informationen in eine ComfortPanelseite integrieren. Sie
sind nicht bedienbar, sondern dienen ausschließlich der Wertanzeige.
Die Wertanzeigeelemente finden Sie in IP-Project im Bereich Elemen-
te des Bibliothekbereichs (Registerkarte Bedienelemente) unter Wert
und Text.
31.7.2 Variante und Format auswählen
Raumelemente stehen Ihnen in zwei Grundvarianten zur Verfügung:
mit Textanzeige, mit grafischer Anzeige.

31.7.2.1 Textanzeigeelement

Die Variante Textanzeigekann Werte und Texte darstellen, die zum
Beispiel von einem Temperatursensor gesendet werden. Das Textan-
zeigeelement kann mit einem, zwei oder drei Anzeigefeldern konfigu-
riert werden (siehe Erweiterte Einstellungen
Diese Variante steht Ihnen ausschließlich im einspaltigen Format zur
Verfügung.

31.7.2.2 Grafisches Anzeigeelement

Die Variante Grafiken kann Werte textuell und grafisch darstellen, die
zum Beispiel von einem Temperatursensor gesendet werden. Beim
grafischen Anzeigeelement können Sie zwischen einer Windrose und
einem Rundinstrument wählen (siehe
nehmen).
Diese Variante steht Ihnen ausschließlich im Format 1x2 (Spalten x
Zeilen) zur Verfügung.
Der Anzeige-Wert im Grafischen Anzeigeelement wird wie folgt be-
rechnet :
vornehmen).
Erweiterte Einstellungen vor-
484/555
