Logiken erstellen

Der Logik-Editor in IP-Project ist ein grafischer Editor.
Auf einem Arbeitsblatt können verschiedene Logikmodule
platziert und miteinander verbunden werden, woraus sich
das Logiknetzwerk ergibt. Der Logik-Editor besteht wie
das IP-Project-Hauptfenster aus einem Arbeitsblatt in der
Mitte, einem Bibliotheksbereich auf der linken Seite und
einem Parameterbereich im unteren Bereich.
Hinweis:
Der Logik-Editor kann erst dann aufgerufen werden, wenn
dieses Softwaremodul zuvor aktiviert worden ist (siehe
Zusätzliche Anwendungen

42.1.2.1 Logiken anlegen

Üblicherweise wird je Arbeitsblatt ein Logiknetzwerk zu-
sammengestellt. Legen Sie daher ein neues Arbeitsblatt an,
wenn Sie eine neue Logik erstellen wollen. Verwenden Sie
dazu im linken Bibliotheksbereich unter Übersicht die
Schaltfläche . In diesem Bereich können Sie auch beste-
hende Arbeitsblätter für die Bearbeitung aufrufen.
Im Titel des Arbeitsbereichs können Sie das Arbeitsblatt -
und damit Ihr Logiknetzwerk - mit einem Namen verse-
hen.
42.1.2.2 Logikbausteine platzieren und
konfigurieren
Auf einem Arbeitsblatt können prinzipiell beliebig viele
Logikbausteine platziert und miteinander verbunden wer-
den. Jeder Baustein stellt dabei eine Rechenoperation dar.
Lesen Sie im unteren Abschnitt
ne, welche Bausteine in Ihrem Fall geeignet sind.

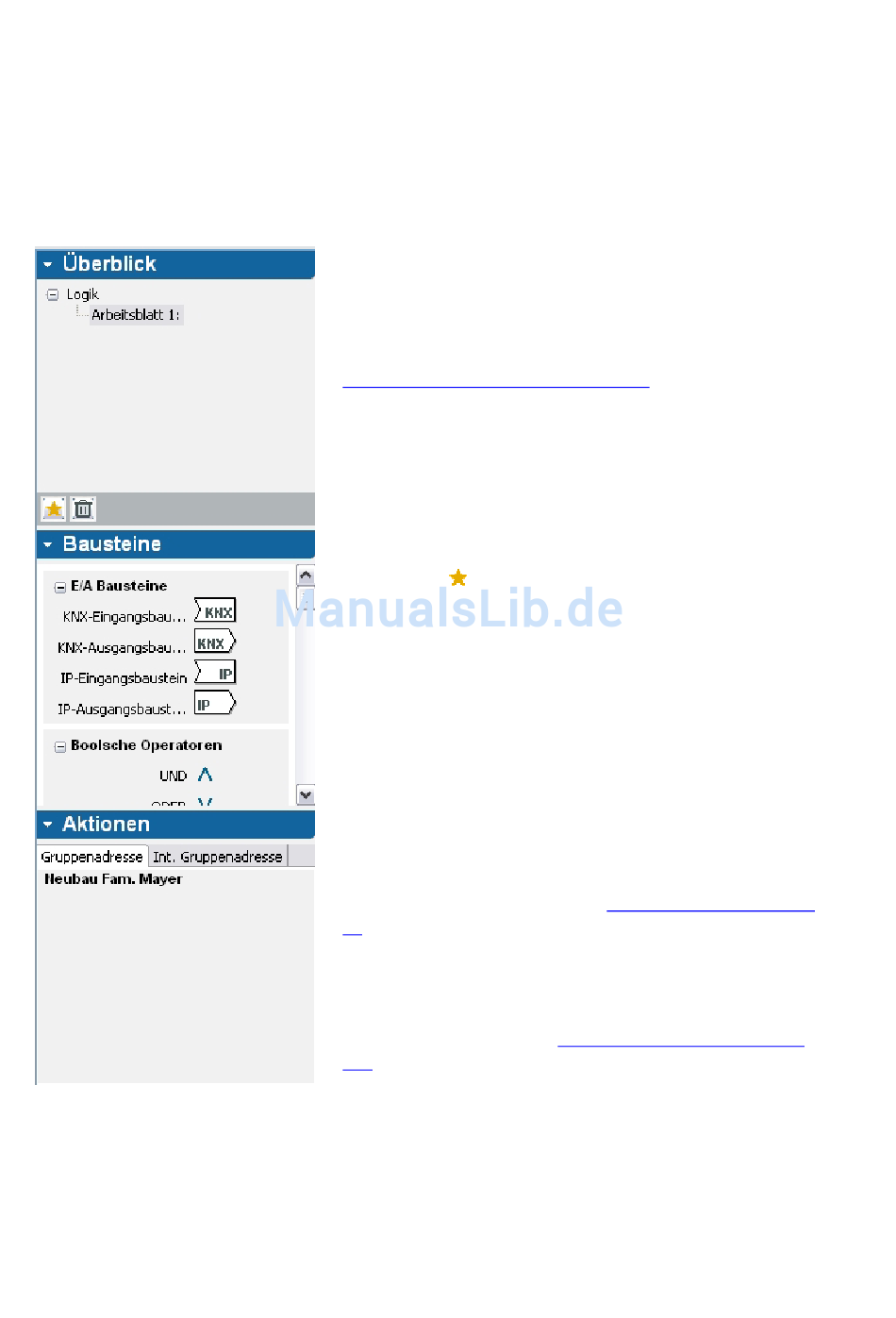

Im linken Bibliotheksbereich unter Elemente finden Sie
alle verfügbaren Logikbausteine. Möchten Sie einen sol-
chen Baustein platzieren, ziehen Sie ihn von Elemente in
den Arbeitsbereich (siehe
gen). Zur besseren Verständlichkeit sollten Sie Eingänge
auf der linken Seite, Ausgänge auf der rechten Seite und
Logikbausteine in der Mitte eines Arbeitsblatts platzieren.
Die Ausführungsrichtung einer Logik im ComfortPanel
entspricht dann nämlich der Leserichtung auf dem Ar-
beitsblatt.
Markieren Sie einen Baustein, um ihn umzubenennen. Im
Parameterbereich können Sie ggf. die Anzahl der Eingän-
ge festlegen und den Dialog Erweiterte Einstellungen auf-
aktivieren).
verfügbare Logikbaustei-
Element aus Bibliothek einfü-
