29.3.32 Details zur 4-Punkt-Kurvenfunktion

29.3.32.1 Verhalten

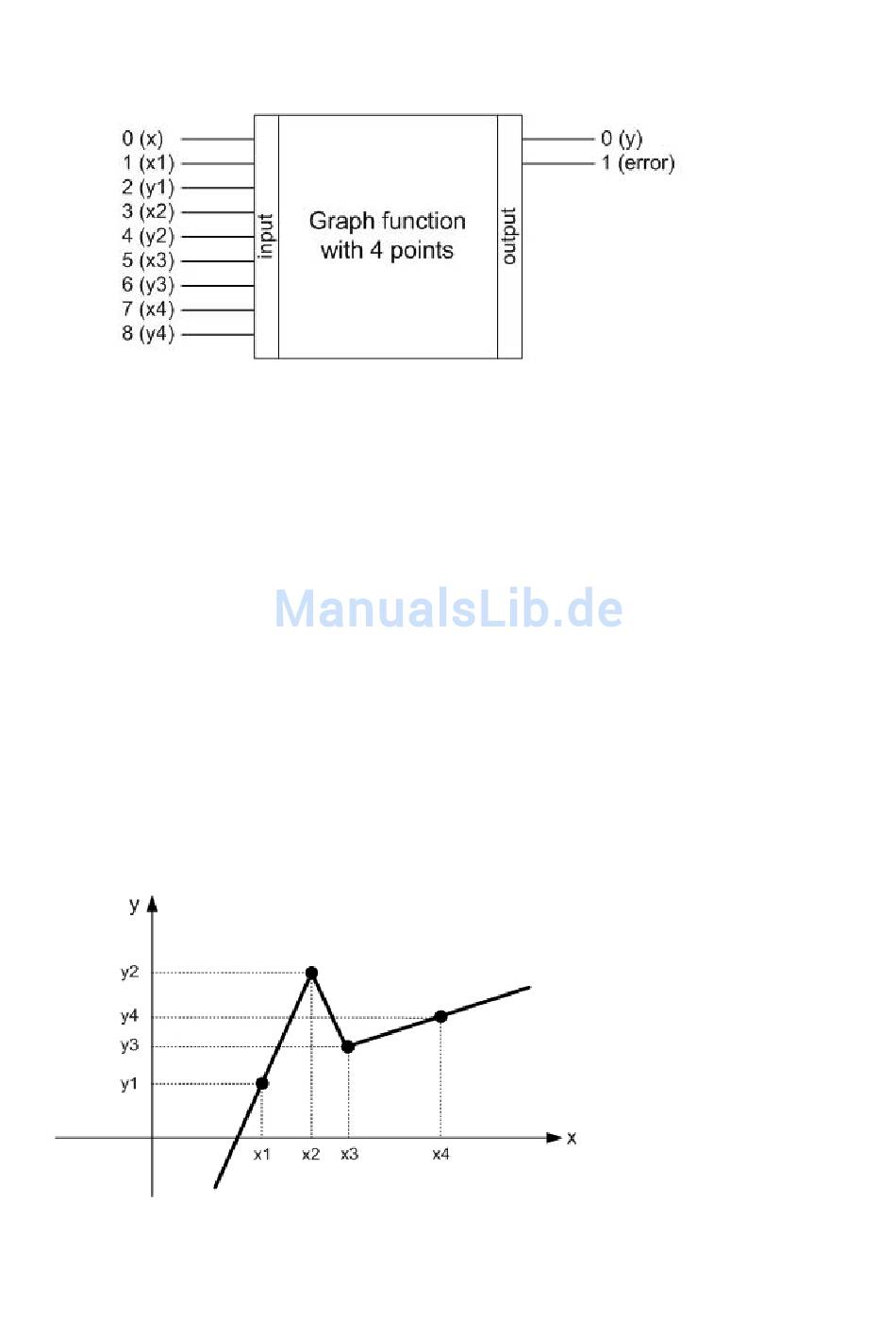

Der Baustein berechnet den Funktionswert des Werts an Eingang 0 anhand eines 4-Punkt-
Kurvenverlaufs und gibt ihn am Ausgang 0 als Ergebnis aus ( f(Eingang 0) = y = Ausgang 0 ).
Der Kurvenverlauf wird als lineare Kurve durch vier Punkte folgendermaßen festgelegt (siehe
auch Grafik unten):
Der erste Punkt resultiert aus den Werten des
•
Eingangs 2
des
Analog dazu definieren sich die weiteren Punkte über die Werte der
•
4, 5
und und
Achten Sie darauf, dass die x-Koordinaten der Punkte aufsteigende Werte aufweisen müssen.
Gleiche oder absteigende x-Koordinaten sind nicht erlaubt. Sind die Punktekoordinaten ungültig
konfiguriert (z. B. X-Werte identisch), so wird am Ausgang 1 das Ergebnis 1 ausgegeben (lo-
gisch "wahr").
Der interne Datentyp dieses Bausteins ist Number. Eingehende Werte werden ggf. vor der Be-
rechnung in den internen Datentyp konvertiert (siehe Konvertierungstabelle unten).
29.3.32.2 Erweiterte Einstellungen
(y-Koordinate).
6 7 8
sowie und (jeweils x-und y-Koordinate).
Eingangs 1
(x-Koordinate) und
Eingänge 3
268/555
