31.1.3.3 Zustand 1 und Zustand 2
Ein Taster benötigt zwei Zustände (Text oder Symbol), da
er bei Betätigung auf das jeweils andere Zustand um-
springt. Zeigt ein Lichttaster beispielsweise den Text "Ein-
schalten", sollte er nach Betätigung durch den Benutzer
"Ausschalten" anzeigen.
Über Zustand 1 im Parameterbereich können Sie das Zu-
stand definieren, das angezeigt wird, bevor Schalten 1
(siehe
Erweiterte
Einstellungen) ausgesendet wird. Über
Zustand 2 können Sie das Zustand definieren, das ange-
zeigt wird, bevor Schalten 2 (siehe
gen) ausgesendet wird. Haben Sie als Typ Schaltfläche
Text gewählt, können Sie einen beliebigen Text vergeben.
Haben sie Symbol gewählt, können Sie über Durchsuchen
ein Symbol aus einem Dialog auswählen.
Hinweis:
Beachten Sie, dass die Zustände entgegengesetzt zu den
Werten stehen, da sie als Aufforderung an den Benutzer
und nicht als Ist-Angabe dienen. Haben Sie beispielweise
die Werte "0" für Licht aus und "1" für Licht an definiert
(siehe
Erweiterte
Einstellungen), sollte Zustand 1 "Ein-
schalten" und Zustand 2 "Ausschalten" lauten.
31.1.4
Erweiterte Einstellungen
vornehmen

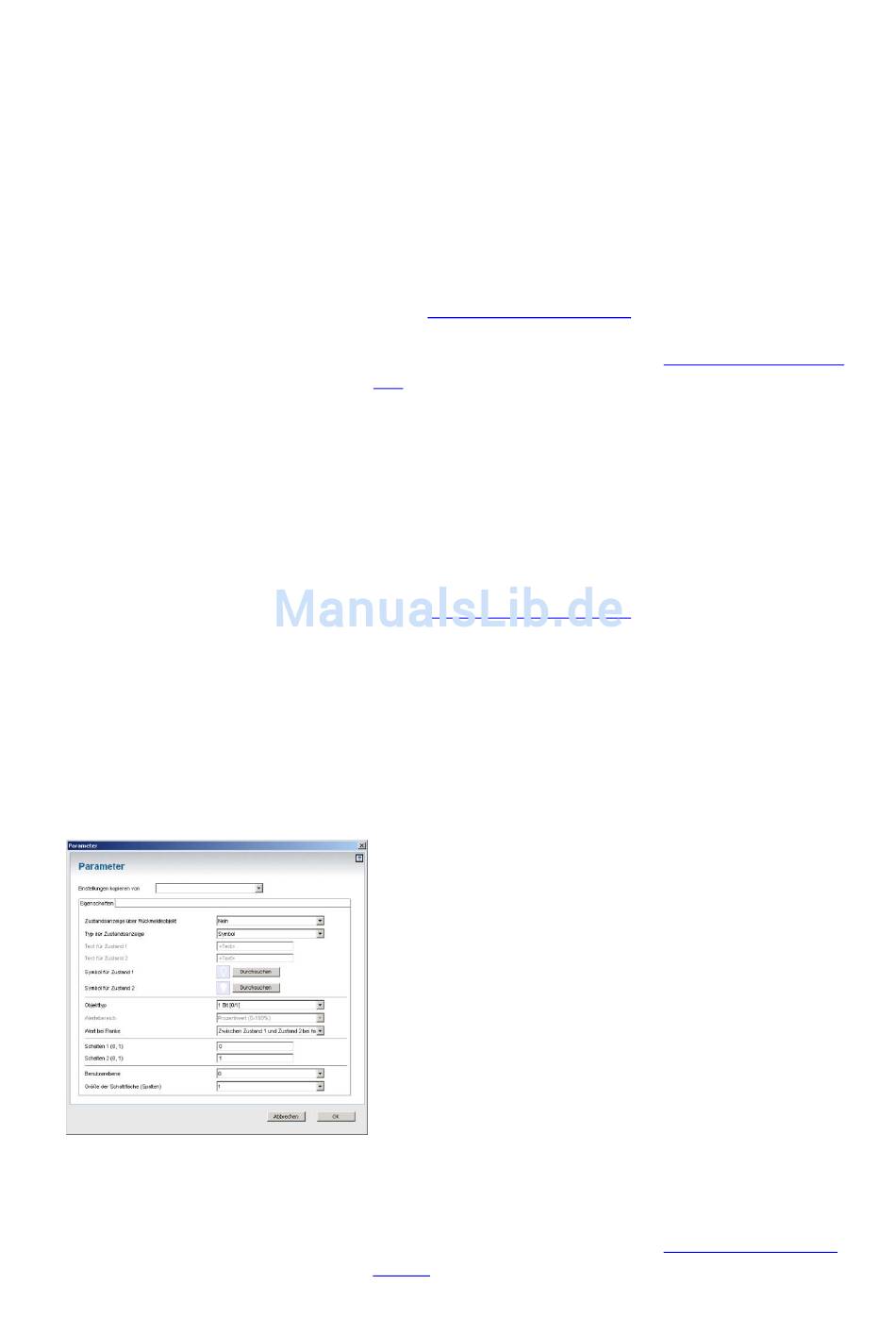

Über die Schaltfläche Erweiterte Einstellungen im Para-
meterbereich erreichen Sie einen Einstellungsdialog, in
dem Sie Detaileinstellungen für das markierte Taster-
Bedienelement auf Ihre Bedürfnisse anpassen können.
Haben Sie bereits ein oder mehrere Bedienelemente vom
gleichen Typ konfiguriert, können Sie die erweiterten Ein-
stellungen einfach über Einstellungen kopieren von über-
nehmen.
Hinweis:
Erweiterte Einstellungen für Bedienelemente sollten von
erfahrenen Projektanten vorgenommen werden!
31.1.4.1 Zustandsanzeige über
Rückmeldeobjekt
Über den Parameter Zustandsanzeige über Rückmeldeob-
jekt kann ein zusätzliches 1-Bit-Kommunikationsobjekt
Status freigeschaltet werden (siehe
weisen). Sofern das Objekt freigeschaltet wurde, zeigt die
Erweiterte Einstellun-
Gruppenadressen zu-
