29.3.19 Details zu Schwellwerten mit Hysterese

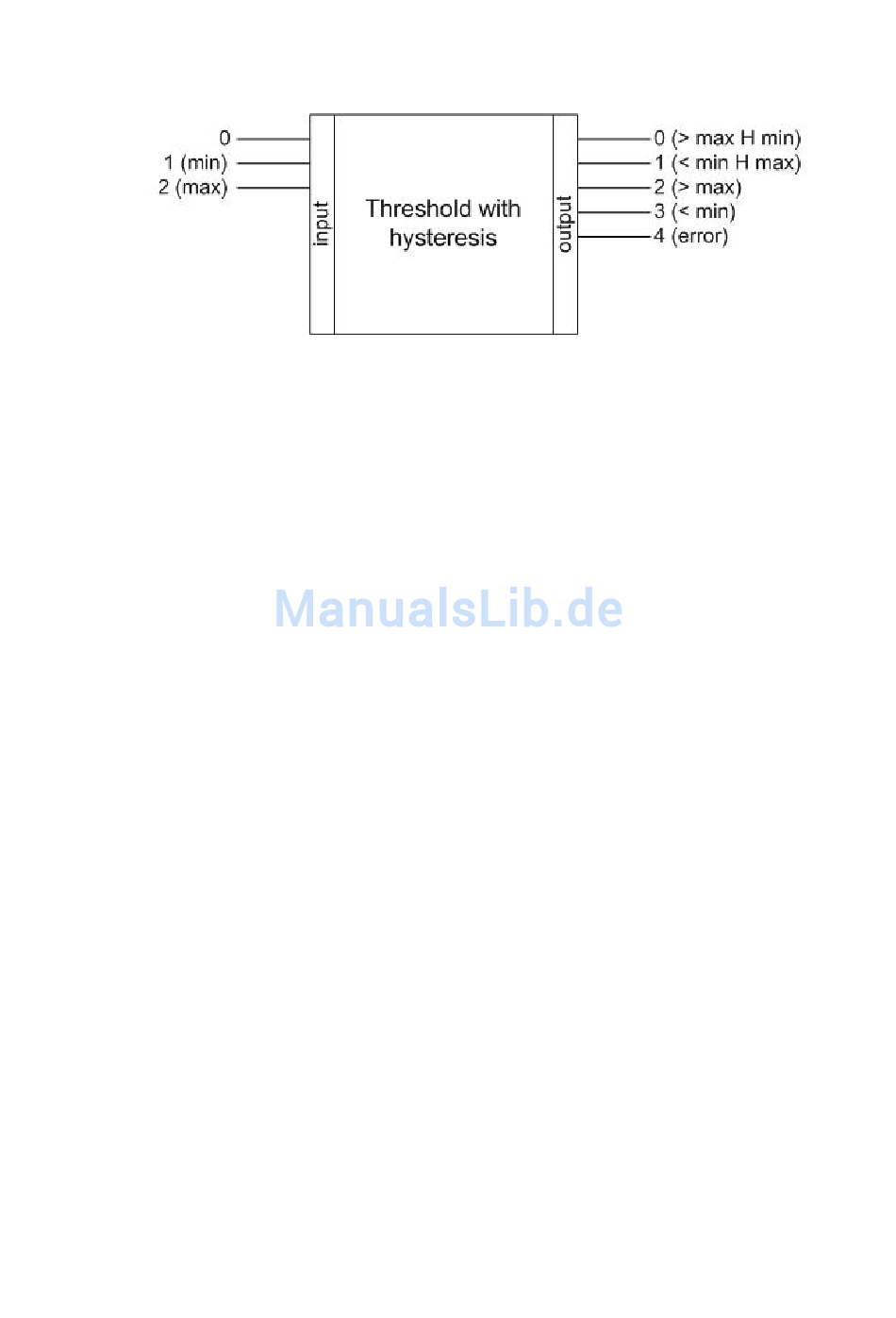

29.3.19.1 Verhalten
Der Baustein prüft, ob der eingehende Vergleichswert an Eingang 0 ober- oder unterhalb eines
Schwellwerts liegt. Im Unterschied zum Größer-/Kleinervergleicher kann dabei aber ein gewis-
ser Toleranzbereich definiert werden (Hysterese). Dabei wird auch die Annäherungsrichtung
(von oben oder unten) der Vergleichswerte an den Schwellwert berücksichtigt. Dieser Logik-
baustein kann dazu verwendet werden, aus langsam ablaufenden Vorgängen exakte Logiksigna-
le zu erzeugen, z.B. für das Schaltsignal einer Termostat-gesteuerten Heizungsregelung.
Für diesen Logikbaustein sind ein unterer und ein oberer Schwellwert erforderlich, die über
Eingang 1 und Eingang 2 definiert werden.
An den Ausgängen werden Ergebnisse folgendermaßen ausgegeben (siehe auch Grafik unten):
Überschreitet der Vergleichswert zuerst den unteren und dann den oberen
•
Schwellwert, durchquert er also den Toleranzbereich von unten nach oben,
Ausgang 0
wird am
der Vergleichswert danach den unteren Schwellwert wieder, wird der Ausgang
Pin 3
auf 0 zurückgesetzt (Bedingung für
Unterschreitet der Vergleichswert zuerst den oberen und dann den unteren
•
Schwellwert, durchquert er also den Toleranzbereich von oben nach unten,
Ausgang 1
wird am
der Vergleichswert danach den oberen Schwellwert wieder, wird der
auf 0 zurückgesetzt (Bedingung für
Ausgang 2
Am
•
gleichswert generell den oberen Schwellwert überschreitet (ohne Vorbedin-
gung). Andernfalls ist der Ausgangswert 0 (logisch "falsch").
Ausgang 3
Am
•
gleichswert generell den unteren Schwellwert unterschreitet (ohne Vorbedin-
gung). Andernfalls ist der Ausgangswert 0 (logisch "falsch").
Sind die Bereichsgrenzen ungültig konfiguriert (z. B. Obergrenze kleiner Untergrenze), so wird
am Ausgang 4 das Ergebnis 1 ausgegeben (logisch "wahr").
Der interne Datentyp dieses Bausteins ist Number. Eingehende Werte werden ggf. vor dem Ver-
gleich in den internen Datentyp konvertiert (siehe Konvertierungstabelle unten). Achten Sie da-
her auf die Wahl eines korrekten internen Datentyps!
241/555
das Ergebnis 1 ausgegeben (logisch "wahr"). Unterschreitet
das Ergebnis 1 ausgegeben (logisch "wahr"). Überschreitet
das Ergebnis 1 ausgegeben (logisch "wahr"), sobald der Ver-
das Ergebnis 1 ausgegeben (logisch "wahr"), sobald der Ver-
Ausgang 1
, siehe unten).
Ausgang 0
, siehe oben).
Ausgang 1
