rufen. Lesen Sie im unteren Abschnitt
bausteine, welche speziellen Einstellungen für die einzel-
nen Bausteine möglich sind.
Hinweis:
Fahren Sie mit dem Mauszeiger über einen der Ein- oder
Ausgänge eines Logikbausteins, um die Bedeutung des
Ein- bzw. Ausgangs durch einen Tooltip zu erfahren.
42.1.2.3 Logikbausteine miteinander
verbinden
Damit ein Logiknetzwerk korrekt funktioniert, müssen die
Logikbausteine im Arbeitsblatt zu einem Netwerk verbun-
den werden. Jeder Logikbaustein enthält dazu Ausgänge
(rechts des Bausteins), die anhand von Verbindern mit den
Eingängen (links) anderer Logikbausteine verbunden wer-
den können.
Um zwei Bausteine miteinander zu verbinden, klicken Sie
zuerst auf den Ausgang des ersten Bausteins und halten
Sie die Maustaste gedrückt. Ziehen Sie nun eine Verbin-
dung zum Eingang des zweiten Bausteins.
42.1.2.4 Rückführungsschleifen
erzeugen
Anhand eines KNX-Ausgangs- und eines KNX-
Eingangsbausteins können Rückführungsbausteine erstellt
werden. Versehen Sie sie dazu die beiden Bausteine mit
identischen internen Gruppenadressen (siehe Abschnitt
Ein- und Ausgangsbausteine).
Eingehende Werte werden somit vom KNX-
Ausgangsbaustein zum KNX-Eingangsbaustein weiterge-
leitet - allerdings erst im nächsten Berechnungszyklus! Ein
berechneter Wert kann somit wieder in die nächste Be-
rechnung der Logik einfließen.
42.1.3 Verfügbare Logikbausteine

42.1.3.1 Ein- und Ausgangsbausteine

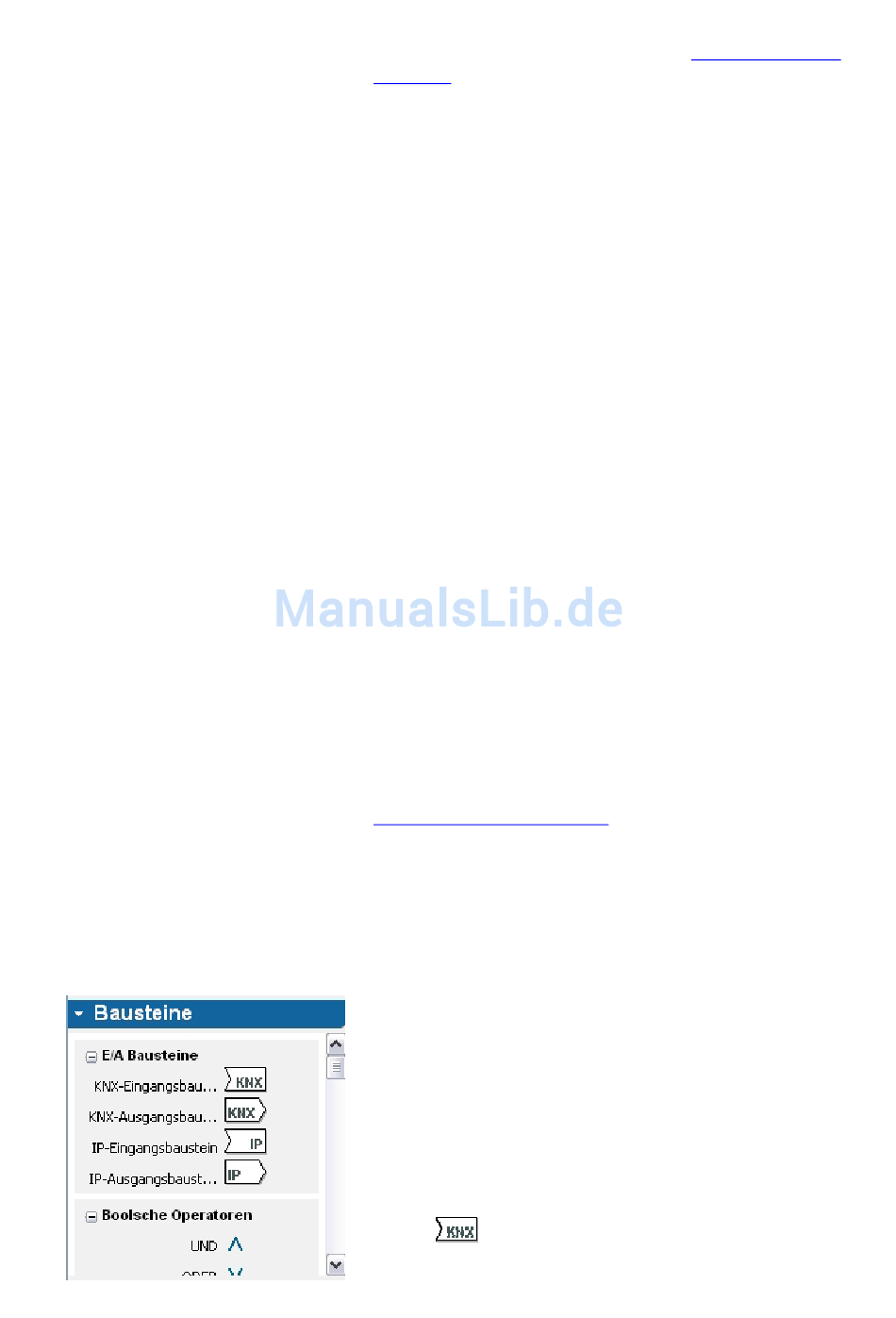

Unter E/A Bausteine im Bibliotheksbereich finden Sie
Bausteine, die folgende Anbindungen an Aktoren und
Sensoren im Netzwerk ermöglichen:
KNX-Eingabebausteine können Tele-
•
gramme von KNX-Sensoren oder -Aktoren
verfügbare Logik-
