Anschlussbild - Busch-Jaeger Busch-ComfortPanel Produkthandbuch

Anschluss Line out:
Anschluss Line in:
Anschluss USB:
Betriebstemperatur:
Lagerung:
Schutzart:
2.3

Anschlussbild

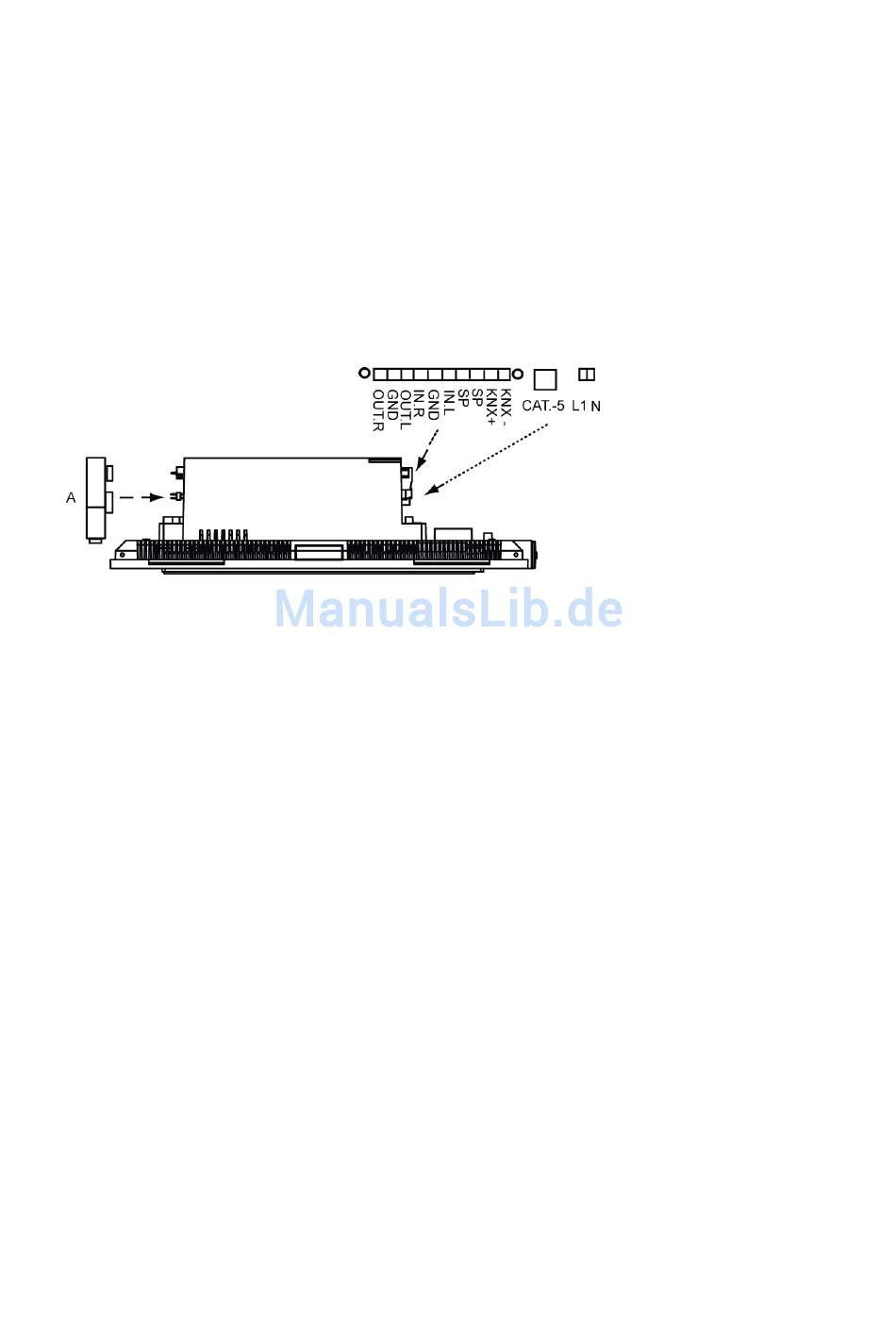

Die Anschlüsse des Busch-ComfortPanels befinden sich, wie im nachfolgenden Bild
dargestellt, auf der Rückseite.
Auf der linken Seite (Punkt A) wird über ein Modul festgelegt, ob es sich um ein Gerät
mit Twisted-Pair Anschluss handelt, oder ob die Anbindung zum KNX-System über
Powernet erfolgen soll. Auf der rechten Seite befindet sich eine 10-polige Anschluss-
leiste zur Anbindung an ein KNX-System (Twisted-Pair). Ebenso sind dort die An-
schlüsse für externe passive Lautsprecher und die Ein- und Ausgänge für aktive Kom-
ponenten (z. B. Aktivlautsprecher) angeordnet. Weiter befindet sich dort einen CAT.-5
Netzwerkanschluss und die Anschlüsse für die 230V-Energieversorgung des Busch-
ComfortPanels.
Auf der Oberseite des Busch-
10-polige Steckbuchse über die das Kameramodul elektrisch verbunden wird.
37/555
steckbare Klemme 0dB ; 0,775 V
steckbare Klemme 0dB ; 0,775 V
USB-Buchse Typ A ; 5 V/100 mA
-5°C - +45°C
-25°C - +70°C
IP 20 nach EN 60529
ComfortPanels
; 50 Ohm
SS
; 10 kOhm
SS
befindet sich unter einer Abdeckung eine
