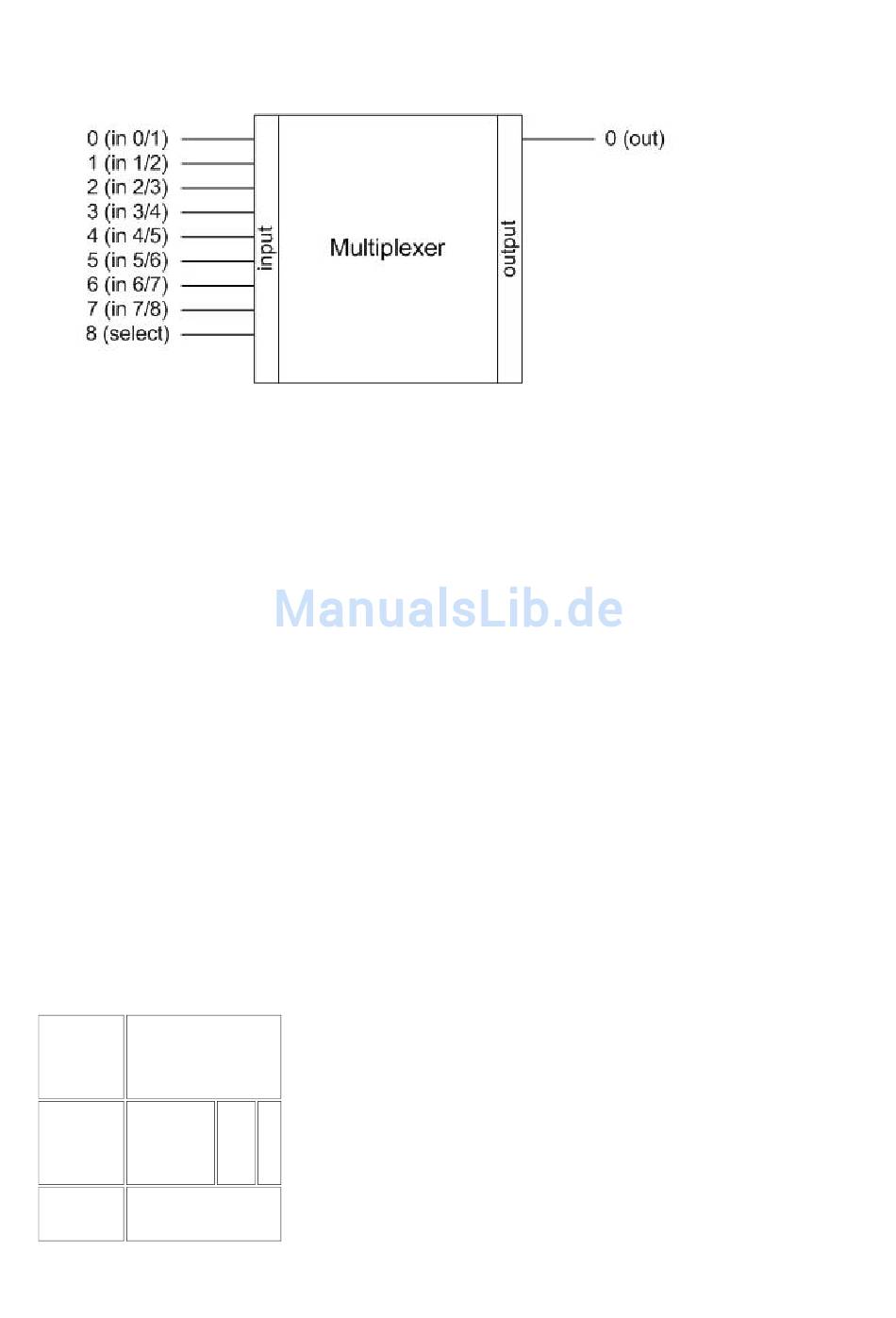

29.3.47 Details zum Multiplexer
29.3.47.1 Verhalten
Empfängt dieser Baustein einen Wert über einen der bis zu acht Eingänge (Eingänge 0 bis 7),
gibt er ihn am Ausgang 0 aus. Der Wert des Eingangs 8 legt dabei fest, welcher Eingang auf
eingehende Werte reagieren soll. Wird an Eingang 8 ein ungültiger Wert empfangen, wird kein
neuer Eingang gewählt. Sobald ein neuer Eingang gewählt wird, so wird der zuletzt dort emp-
fangene Wert am Ausgang 0 gesendet.
Der Datentyp des Eingangs 8 ist Number. Eingehende Werte werden ggf. vor der Berechnung
konvertiert (siehe Konvertierungstabelle unten).
29.3.47.2 Erweiterte Einstellungen
Über den Parameter
•
Ausgänge bei 0 oder bei 1 beginnen soll.
Über den Parameter
•
Verfügung stehen sollen.
Über den Parameter
•
gangswert nur dann gesendet werden soll, wenn der aktuelle Eingangswert un-
terschiedlich zum zuvor empfangenen Eingangswert ist.
29.3.47.3 Konvertierungstabelle
Number
(konvertiert)
wahr
Boolean
falsch
Number ---
Kleinster Index
Anzahl der Eingänge
Nur bei Veränderung senden
1
→
0
→
legen Sie fest, ob die Nummerierung der
legen Sie fest, wie viele Eingänge zur
legen Sie fest, ob ein Aus-
