29.3.3

Details zum KNX-Eingabebaustein

29.3.3.1 Verhalten

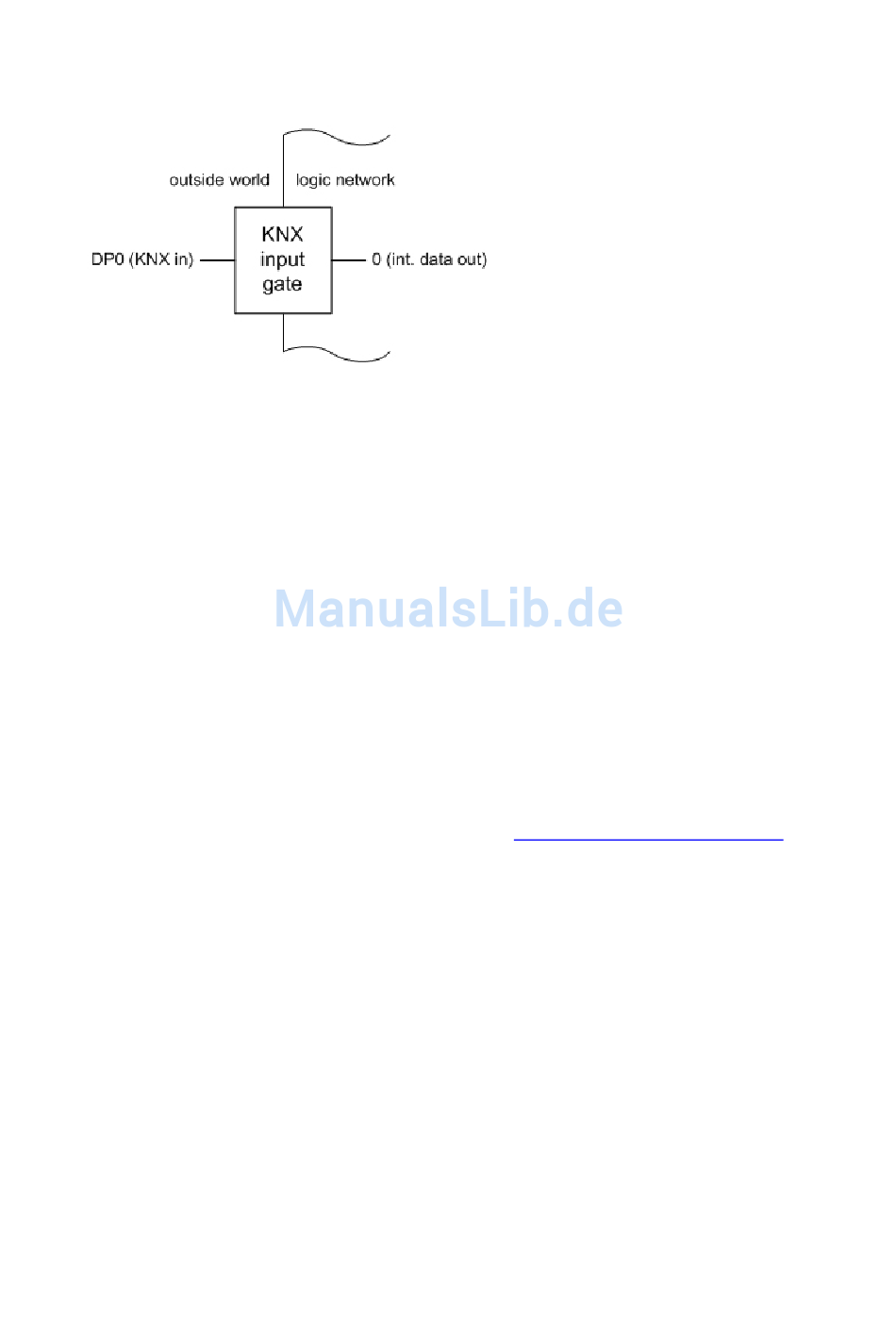

Bei Empfang eines Telegramms aus dem KNX-Netzwerk über das Kommunikationsobjekt DP0
gibt der KNX-Eingangsbaustein den Wert des empfangenen Telegramms am Logik-seitigen
Ausgang 0 aus.
Der Datentyp des eingehenden Telegramms wird dabei automatisch in den entsprechenden in-
ternen Datentyp konvertiert (siehe Konvertierungstabelle unten).
29.3.3.2 Verknüpfung mit Gruppenadressen
Jeder KNX-Eingangsbaustein kann mit einer oder mehreren Gruppenadressen verbunden wer-
den. Zu diesem Zweck verfügt er über das Kommunikationsobjekt DP0.
Um das Kommunikationsobjekt mit Gruppenadressen zu verknüpfen, gehen Sie im Arbeitsblatt
auf die Registerkarte Objekte. Dort sehen Sie die Kommunikationsobjekte aller Ein- und Aus-
gangsbausteine Ihrer Logik. Ziehen Sie eine Gruppenadresse aus dem Bereich Aktionen im Bib-
liotheksbereich auf das Kommunikationsobjekt (siehe Element aus Bibliothek einfügen).
Hinweis:
Als Datentyp des eingehenden Telegramms wird stets der Datentyp der ersten am Kommunika-
tionsobjekt DP0 verknüpften Gruppenadresse angenommen. Werden auf den anderen Gruppen-
adressen Werte außerhalb des so definierten Datenbereichs empfangen, ignoriert der KNX-
Eingangsbaustein diese Werte.

29.3.3.3 Erweiterte Einstellungen

Über den Parameter Eingangswert legen Sie den zu verwendenden Initialwert des KNX-
Eingangsbausteins entsprechend des Typs der verknüpften Gruppenadresse (siehe oben) fest.
Hinweis:
Dieser Wert wird nur dann verwendet, wenn ein mit dem KNX-Eingangsbaustein verbundener
Logikbaustein neu berechnet wird, am KNX-Eingangsbaustein jedoch noch kein KNX-
Telegramm empfangen wurde.

29.3.3.4 Konvertierungstabelle
