Bedienseiten Mit Raumbild - Busch-Jaeger Busch-ComfortPanel Produkthandbuch

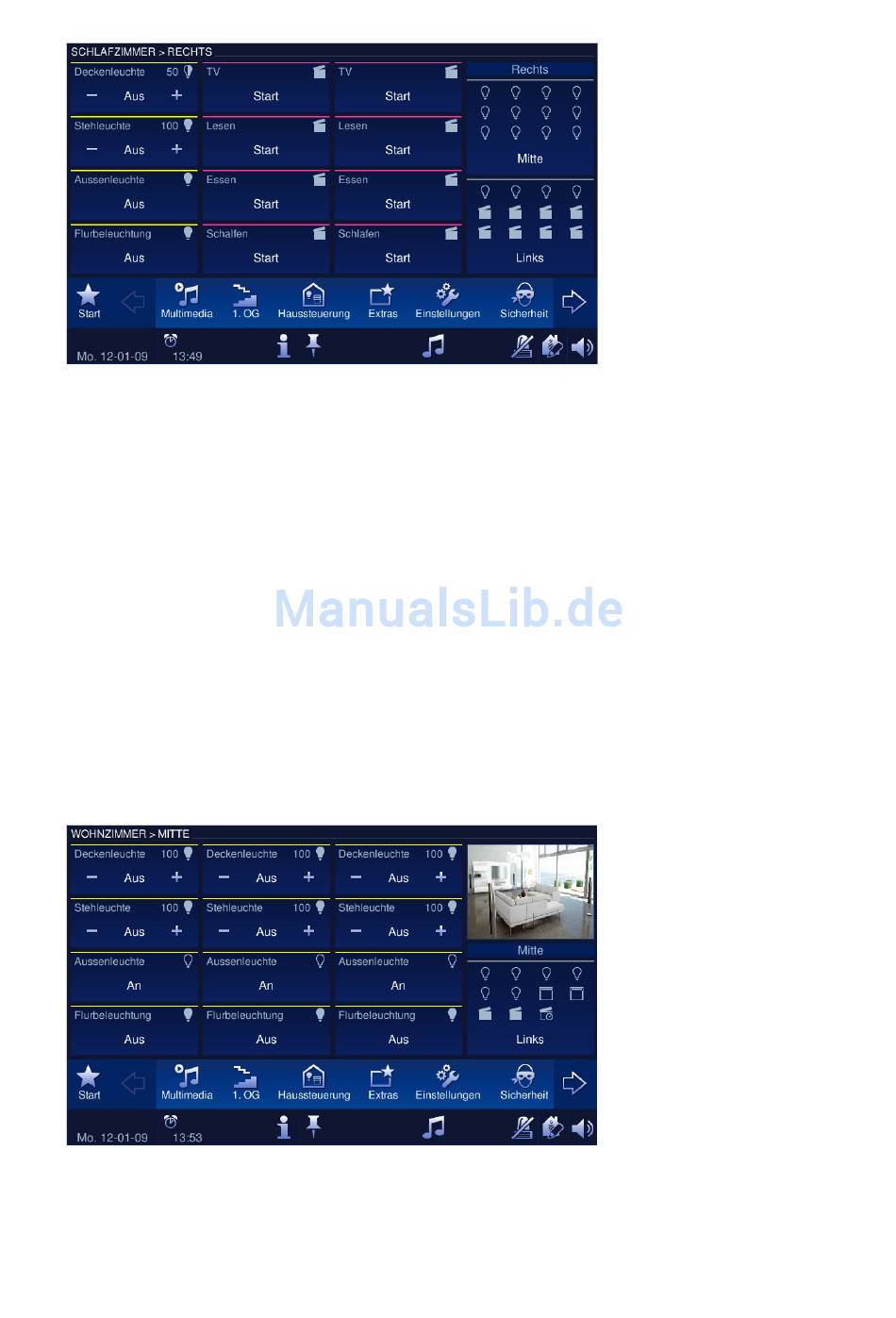

Auch hier können in einem Raster von max. 4x4 Elementen verschiedenste Bedien-
elemente auf einer Seite angeordnet werden.
Werden mehr als 16 Elemente auf einer Bedienseite benötigt, können bis zu zwei wei-
tere untergeordnete Bedienseiten angelegt werden.
Durch den Platz, den die untergeordneten Bedienseiten auf dem Bildschirm belegen,
verringert sich die maximal darstellbare Anzahl von Bedienelementen pro Bildschirm-
seite auf 3x4. In der Summe über alle drei möglichen Seiten für einen Raum lassen
sich aber so bis zu max. 36 Bedienfunktionen (12 je Seite) hinterlegen.
Zur besseren Orientierung kann anstelle einer untergeordneten Bedienseite, auch eine
Miniaturansicht (Bild/Foto) des Raums eingefügt werden (Datenformate: JPG, PNG
oder GIF; max. Auflösung: 382x312 Pixel).
5.3.4

Bedienseiten mit Raumbild

63/555
