29.3.31 Details zur 2-Punkt-Kurvenfunktion

29.3.31.1 Verhalten
Der Baustein berechnet den Funktionswert des Werts an Eingang 0 anhand eines 2-Punkt-
Kurvenverlaufs und gibt ihn am Ausgang 0 als Ergebnis aus ( f(Eingang 0) = y = Ausgang 0 ).

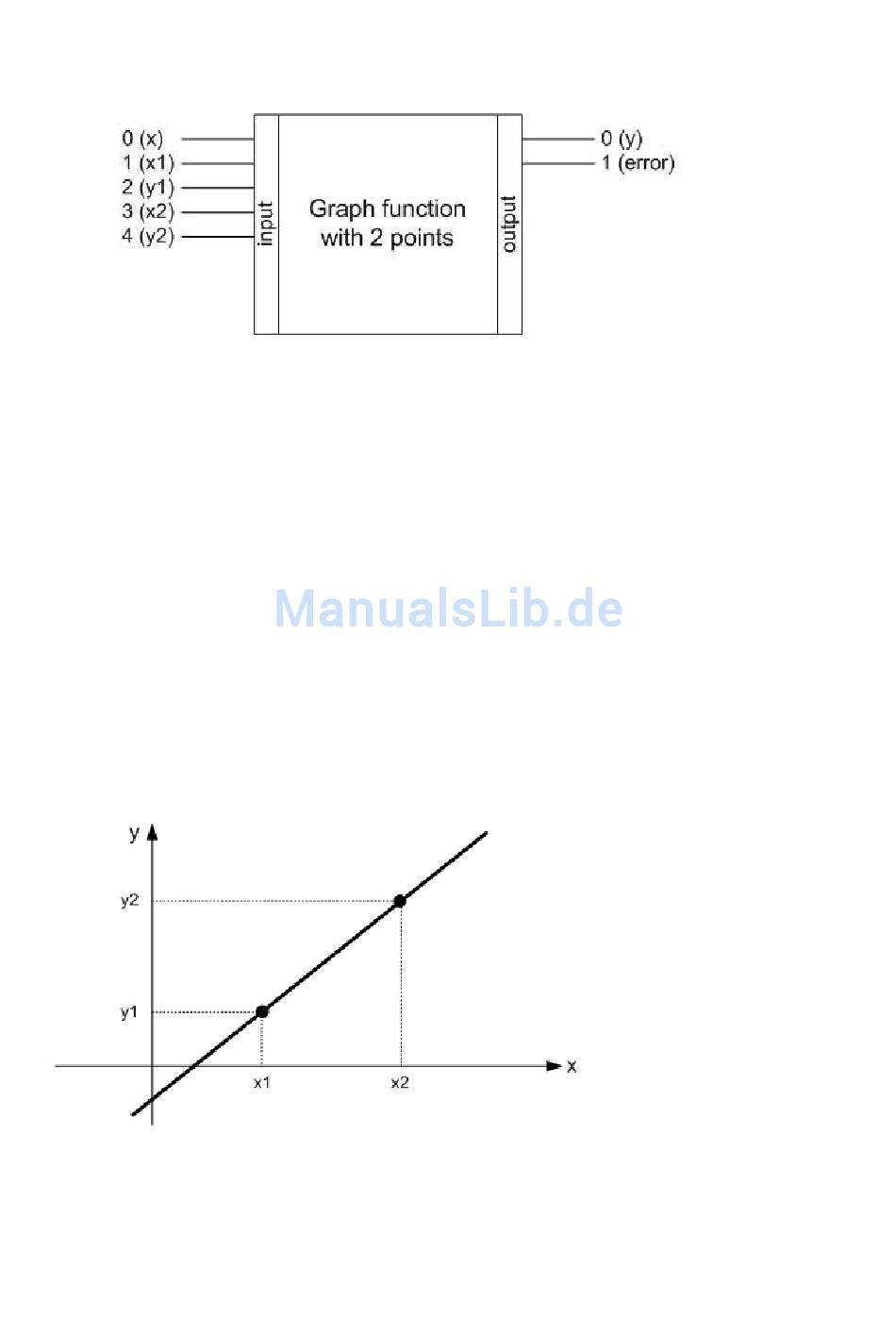

Der Kurvenverlauf wird als Gerade durch zwei Punkte folgendermaßen festgelegt (siehe auch
Grafik unten):
Der erste Punkt resultiert aus den Werten des
•
Eingangs 2
des
Analog dazu definiert sich der zweite Punkt über die Werte des
•
Koordinate) und des
Sind die Punktekoordinaten ungültig konfiguriert (z. B. X-Werte identisch), so wird am Aus-
gang 1 das Ergebnis 1 ausgegeben (logisch "wahr").
Der interne Datetyp dieses Bausteins ist Number. Eingehende Werte werden ggf. vor der Be-
rechnung in den internen Datentyp konvertiert (siehe Konvertierungstabelle unten).
29.3.31.2 Erweiterte Einstellungen
Dieser Baustein verfügt über keine weiteren Einstellungsmöglichkeiten.
(y-Koordinate).
Eingangs 4
(y-Koordinate).
Eingangs 1
(x-Koordinate) und
Eingangs 3
(x-
