- Seite 1 SG-60-PGL2 / SG-80-PGL2 SG-80-MAXI-PGL2 / SG-100-PGL2 Betriebsanleitung 53100415 / 53100380 / 53100416 / 53100284 Original Betriebsanleitung...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht durch den Händler/Importeur organisiert werden kann.
-
Seite 3: Inhaltsverzeichnis
Reparaturen ..........................24 Prüfungspflicht..........................25 Hinweis zum Typenschild ......................26 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............26 Entsorgung / Recycling von Geräten und Maschinen..............26 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100415 / 53100380 / 53100416 / 53100284... -
Seite 4: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung Bezeichnung: Mechanischer Scherengreifer SG Typ: SG-60-PGL2 / SG-80-PGL2 / SG-80-MAXI-PGL2 / SG-100-PGL2 Artikel-Nr.: 53100415 / 53100380 / 53100416 / 53100284 Hersteller: Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.com Die vorstehend bezeichnete Maschine entspricht den einschlägigen Vorgaben nachfolgender EU-Richtlinien:... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 6: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 29040210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 50 mm 29040204 80 mm 29040213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 50 mm 29040211 80 mm 29040216 30 mm Greifgüter niemals außermittig aufnehmen (stets im 29040215 50 mm... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 9: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Dieses Gerät ist ausschließlich geeignet zum Greifen und Transportieren von vertikal, scheibenweise umreiften Baustoffpaketen, wie z.B. Pflastersteine, Bordsteine und dergleichen, in Verbindung mit einem Trägergerät (z.B. Bagger). Wird das Gerät im Hochbau, in Verbindung mit einem Hochbaukran eingesetzt, muss ein Sicherheitsschutznetz unter dem Greifgut befestigt werden! (siehe Kapitel „Bedienung“). - Seite 10 Allgemeines NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw. unterschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 11: Übersicht Und Aufbau

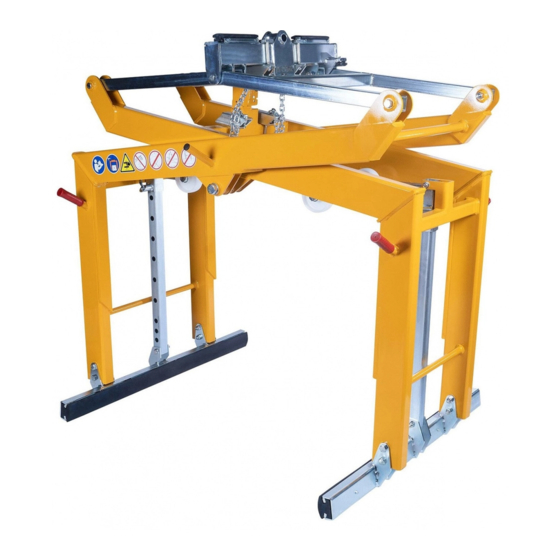

Allgemeines Übersicht und Aufbau 1. Begrenzungskette für Minimal-Öffnungsbereich 5. Gummigreifbacken 2. Aufschlagdämpfer 6. Höhenverstellbare Auflage 3. Befestigung für Trägergerät 7. Wechselautomatik mit Schaltverzögerung 4. Handgriff Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100415 / 53100380 / 53100416 / 53100284 10 / 26... -
Seite 12: Zubehör
ET-D/B Einstecktasche mit Handdrehvorrichtung 2,500 (5,500) 43100373 EH-3000, Einhängeöse zum Betrieb am Lasthaken 3,000 (6,600) 40110086 Sicherheitsschutznetz SSN für die Anwendung der SG Zange am Hochbaukran SSN - 1,5/1,3/1,0 für SG-60, SG-60-PGL2, SG-80-PGL2, 2,000 (4,400) 45200061 SG-80-MAXI, SG-80-MAXI-PGL2, SG-100-PGL2 SSN-1,45/1,45/0,65 1800 (3,968) 55000012... -
Seite 13: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 14: Einstecktaschen (Optional)
Installation 4.1.4 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss. -
Seite 15: Einstellungen
Einstellungen Einstellungen Einstellung der Eintauchtiefe • Höhenverstellbare Auflage (1) mit einer Hand festhalten und anschließend Federriegel (2) um 180° umlegen. • Höhenverstellbare Auflage (1) (beide horizontal parallel) entsprechend der Greifguthöhe anpassen und Federriegel (2) wieder in Ursprungsposition bringen und in Verstelllöcher einrasten. •... -
Seite 16: Bedienung
Bedienung Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 17 Bedienung Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut •...
-
Seite 18: Verwendung Des Sicherheitsschutznetzes Ssn
Sicherheitsschutznetz lässt sich an den Handgriffen, welche zur Führung des Gerätes dienen, einhängen (siehe ). SG mit Schutznetz SICHERHEITSSCHUTZNETZ Typ: Verwendung für: Bestell-Nr.: SSN-1,5/1,3/1,0 SG-60(-PGL2), SG-80-PGL2, SG-80-MAXI- 45200061 PGL2, SG-100-PGL2 SSN-1,45/1,45/0,65 SG-60-PGL2 55000012 53100415 / 53100380 / 53100416 / 53100284 17 / 26... -
Seite 19: Installation Netzhalterung (Optional)
Bedienung Installation Netzhalterung (optional) Sollte die Befestigung des Netzes an den Handgriffen nicht möglich oder nicht erwünscht sein, kann das Gerät mit zusätzlicher Netzhalterung ausgestattet werden. Typ: Bestell-Nr.: 4 Stück Netzhalterung für SG-60, SG-80, SG-100 43100965 1.) Alle 4 Netzhaltungen jeweils seitlich am Gerät 2.) Netzhalterungen relativ weit außen am Gerät (SG) einhaken. - Seite 20 Bedienung 3.) Befestigungsschrauben von Hand anziehen. 4.) Befestigungsschrauben mit entsprechendem Gabelschlüssel festziehen. Abb. 4 Abb. 5 5.) Kontermutter mit entsprechendem Gabelschlüssel 6.) Netzhalterung ist nun einsatzbereit→ Abb. 7 festziehen. Abb. 7 Abb. 6 53100415 / 53100380 / 53100416 / 53100284 19 / 26...
-
Seite 21: Begrenzungskette Und Wechselautomatik
Bedienung Begrenzungskette und Wechselautomatik 6.4.1 Begrenzungskette Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können (Minimal-Öffnungsbereich). • Bei extrem schneller Fahrt des Trägergerätes, (z.B. Baggers) mit am Ausleger hängendem, geöffnetem Scherengreifer SG über unebenes Gelände kann es durch die ruckartigen Bewegungen zum unbeabsichtigten Entriegeln der Wechselautomatik (1) kommen. -
Seite 22: Wechselautomatik
Bedienung Abb. D Abb. C 6.4.2 Wechselautomatik Die Wechselautomatik mit Schaltverzögerung (1) verhindert ein Auslösen der Wechselautomatik und somit ein unbeabsichtigtes Schließen des Gerätes (SG) ohne gegriffenes Greifgut. Ursache für unbeabsichtigtes Schließen wären Hüpfbewegungen des Gerätes (SG), verursacht durch zu schnelles Fahren mit dem Trägergerät (z.B. Bagger) über unebenes Gelände. Zu schnelles Fahren über unebenes Gelände mit dem Gerät (mit und ohne Greifgut/Last) ist verboten! Wechselautomatik mit... -
Seite 23: Funktionsprüfung Der Rotationsbremse
Bedienung 6.4.3 Funktionsprüfung der Rotationsbremse ≥ 2 Sek Abb. F Abb. H Abb. • • • Grundstellung der Den Wechselmechanismus Sollte der Rücklauf in Rotationsbremse vor der mit dem Finger anheben und Grundstellung ca. 2 Sekunden Funktionsprüfung. anschließend loslassen. dauern, ist die Rotationsbremse voll funktionsfähig. -
Seite 24: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 25: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Es ist der falsche Greifbereich Greifbereich entsprechend auf die zu (optional) eingestellt transportierenden Güter einstellen... -
Seite 26: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 27: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... - Seite 28 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 29 20000071 21600005 20030011 30360002 21700011 20100017 33110188 31600008 © all rights reserved conform to ISO 16016 20100004 Datum Name Benennung Scherengreifer SG-60-PGL2 mit Erst. 2.8.2017 I.Krasnikov Gepr. Gummigreifbacken PGL2, 1200 lang 12.2.2020 R.Seidel 20000071 20400004 36370018 47450297 WLL 1800 kg...
- Seite 30 36370023 20030011 43101202 43101007 40110226 siehe separate Liste 20530022 siehe separate Liste see separate list see separate list 20530039 20030011 20530047 21000245 36370022 43101008 43101202 20000168 siehe separate Liste 20100019 see separate list 20000118 20400006 40110228 21800001 20400006 siehe separate Liste 20400006 see separate list 20100004...
- Seite 31 20030011 36370023 21000110 43101202 20100016 40110228 siehe separate Liste 20400003 see separate list 20400003 36370022 40110042 20020012 siehe separate Liste see separate list 20530022 20100018 20000118 20530039 21000153 43101008 20530047 siehe separate Liste see separate list 20100018 43100026 43101007 siehe separate Liste 20000088 see separate list 43101472...
- Seite 32 43101202 20030011 36370023 43101007 20000118 siehe separate Liste see separate list 36370022 40110228 21000246 40110042 36370023 20030011 20100018 20000118 20530022 20030011 20530039 43100469 20530047 43100470 20000088 20100018 20100018 20100017 20100020 20400035 43101497 20000071 21460002 21460015 43101008 siehe separate Liste see separate list 33110015 20000088 21800001...
- Seite 33 40110227 40110042 40110228 siehe separate Liste see separate list siehe separate Liste see separate list 20530022 20530039 20530047 Bei Änderungen Rücksprache TB ! Gewicht: 3,3 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Wechselautomatik WA-S/S Erst.
- Seite 34 40110118 40110043 20530019 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-S + WA-S/S, komplett Erst. 27.2.2014 Ralf.Northe Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110042 Zust. Urspr. Ers. f. Ers. d.
- Seite 35 20100022 20400080 40110384 siehe separate Liste see separate list 33503500 © all rights reserved conform to ISO 16016 20000323 Datum Name Benennung Baugruppe Rotationsbremse WA-S/S Erst. 29.6.2009 Dietrich.Pannier Gepr. 28.5.2014 Ralf.Northe mit Führung Artikelnummer/Zeichnungsnummer Blatt E40110228 Zust. Urspr. Ers. f. Ers.
- Seite 36 20200036 26010006 43100776 © all rights reserved conform to ISO 16016 Datum Name Benennung Führung mit Rotationsbremse und Erst. 27.2.2014 Ralf.Northe Gepr. Gewindestift montiert für WA-S/S 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E40110384 Zust. Urspr. Ers. f. Ers. d.
- Seite 37 20100017 20000025 20400004 20400004 33150031 20400004 33010046 20400004 20100017 20000074 © all rights reserved conform to ISO 16016 Datum Name Benennung Kettenhalterung SG oben Erst. 15.4.2011 toan.pham Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E43101007 Zust. Urspr. Ers. f. Ers. d.
- Seite 38 20100017 20000025 20400004 20400004 20400004 20400004 20100017 20000072 © all rights reserved conform to ISO 16016 Datum Name Benennung Kettenhalterung SG unten Erst. 15.4.2011 toan.pham Gepr. 28.5.2014 Ralf.Northe Artikelnummer/Zeichnungsnummer Blatt E43101008 Zust. Urspr. Ers. f. Ers. d.
- Seite 39 A53100415 - SG-60-PGL2 A53100380 - SG-80-PGL2 A53100416 - SG-80-MAXI-PGL2 A53100284 - SG-100-PGL2 29040217 29040714 29040056 29040217 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 27.03.2018 / Simon, Swen 10.05.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
