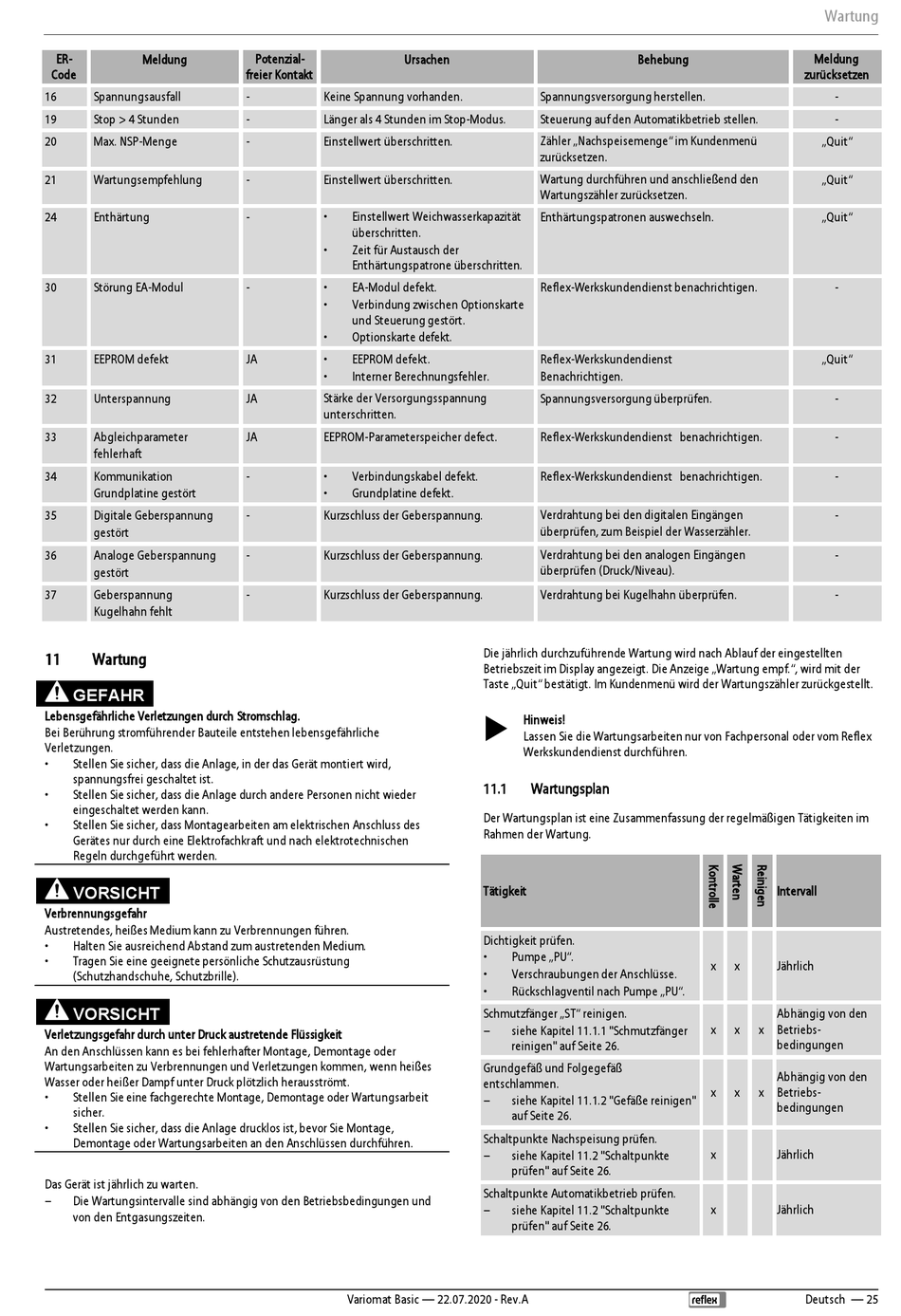

ER-
Meldung
Code
16
Spannungsausfall
19
Stop > 4 Stunden
20
Max. NSP-Menge
21
Wartungsempfehlung
24
Enthärtung
30
Störung EA-Modul
31
EEPROM defekt
32
Unterspannung
33
Abgleichparameter
fehlerhaft
34
Kommunikation
Grundplatine gestört
35
Digitale Geberspannung
gestört
36
Analoge Geberspannung
gestört
37
Geberspannung
Kugelhahn fehlt
11
Wartung
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
•
Halten Sie ausreichend Abstand zum austretenden Medium.
•
Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Das Gerät ist jährlich zu warten.
–
Die Wartungsintervalle sind abhängig von den Betriebsbedingungen und
von den Entgasungszeiten.
Potenzial-
Ursachen
freier Kontakt
-
Keine Spannung vorhanden.
-
Länger als 4 Stunden im Stop-Modus.
-
Einstellwert überschritten.
-
Einstellwert überschritten.
-
•
Einstellwert Weichwasserkapazität
überschritten.
•
Zeit für Austausch der
Enthärtungspatrone überschritten.
-
•
EA-Modul defekt.
•
Verbindung zwischen Optionskarte
und Steuerung gestört.
•
Optionskarte defekt.
JA
•
EEPROM defekt.
•
Interner Berechnungsfehler.
Stärke der Versorgungsspannung
JA
unterschritten.
JA
EEPROM-Parameterspeicher defect.
-
•
Verbindungskabel defekt.
•
Grundplatine defekt.
-
Kurzschluss der Geberspannung.
-
Kurzschluss der Geberspannung.
-
Kurzschluss der Geberspannung.
Variomat Basic — 22.07.2020 - Rev.A
Behebung
Spannungsversorgung herstellen.
Steuerung auf den Automatikbetrieb stellen.
Zähler „Nachspeisemenge" im Kundenmenü
zurücksetzen.
Wartung durchführen und anschließend den
Wartungszähler zurücksetzen.
Enthärtungspatronen auswechseln.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst
Benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Verdrahtung bei den digitalen Eingängen
überprüfen, zum Beispiel der Wasserzähler.
Verdrahtung bei den analogen Eingängen
überprüfen (Druck/Niveau).
Verdrahtung bei Kugelhahn überprüfen.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird mit der
Taste „Quit" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.
Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
11.1
Wartungsplan
Der Wartungsplan ist eine Zusammenfassung der regelmäßigen Tätigkeiten im
Rahmen der Wartung.
Tätigkeit
Dichtigkeit prüfen.
•
Pumpe „PU".
•
Verschraubungen der Anschlüsse.
•
Rückschlagventil nach Pumpe „PU".
Schmutzfänger „ST" reinigen.
–
siehe Kapitel 11.1.1 "Schmutzfänger
reinigen" auf Seite 26.
Grundgefäß und Folgegefäß
entschlammen.
–
siehe Kapitel 11.1.2 "Gefäße reinigen"
auf Seite 26.
Schaltpunkte Nachspeisung prüfen.
–
siehe Kapitel 11.2 "Schaltpunkte
prüfen" auf Seite 26.
Schaltpunkte Automatikbetrieb prüfen.
–
siehe Kapitel 11.2 "Schaltpunkte
prüfen" auf Seite 26.
Wartung
Meldung
zurücksetzen
-
-
„Quit"
„Quit"
„Quit"
-
„Quit"
-
-
-
-
-
-
Intervall
x
x
Jährlich
Abhängig von den
x
x
x
Betriebs-
bedingungen
Abhängig von den
x
x
x
Betriebs-
bedingungen
x
Jährlich
x
Jährlich
Deutsch — 25
