Montage

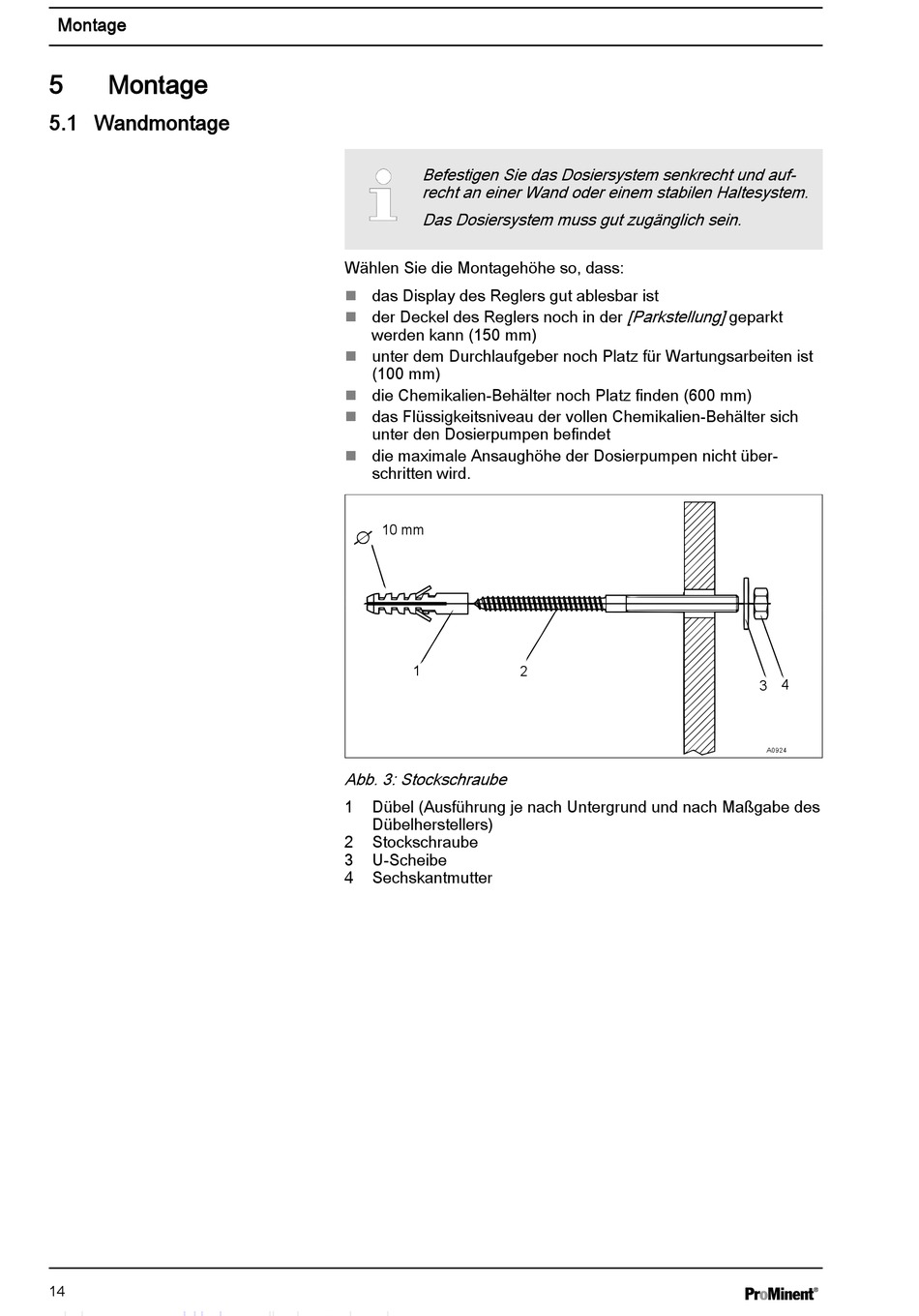

5 Montage

5.1 Wandmontage

14
Befestigen Sie das Dosiersystem senkrecht und auf‐
recht an einer Wand oder einem stabilen Haltesystem.
Das Dosiersystem muss gut zugänglich sein.
Wählen Sie die Montagehöhe so, dass:
das Display des Reglers gut ablesbar ist
n
der Deckel des Reglers noch in der
n
werden kann (150 mm)
unter dem Durchlaufgeber noch Platz für Wartungsarbeiten ist
n
(100 mm)
die Chemikalien-Behälter noch Platz finden (600 mm)
n
das Flüssigkeitsniveau der vollen Chemikalien-Behälter sich
n
unter den Dosierpumpen befindet
die maximale Ansaughöhe der Dosierpumpen nicht über‐
n
schritten wird.
10 mm
1
Abb. 3: Stockschraube
1 Dübel (Ausführung je nach Untergrund und nach Maßgabe des
Dübelherstellers)
2 Stockschraube
3 U-Scheibe
4 Sechskantmutter
[Parkstellung] geparkt
2
3 4
A0924
