Prüfen
Ansprechdruck der
Niederdruckwarnung prüfen
HINWEIS
Die Funktionsprüfung der
Niederdruckwarnung
kann nur durchgeführt
werden, wenn das Body-
guard ausgeschaltet ist.

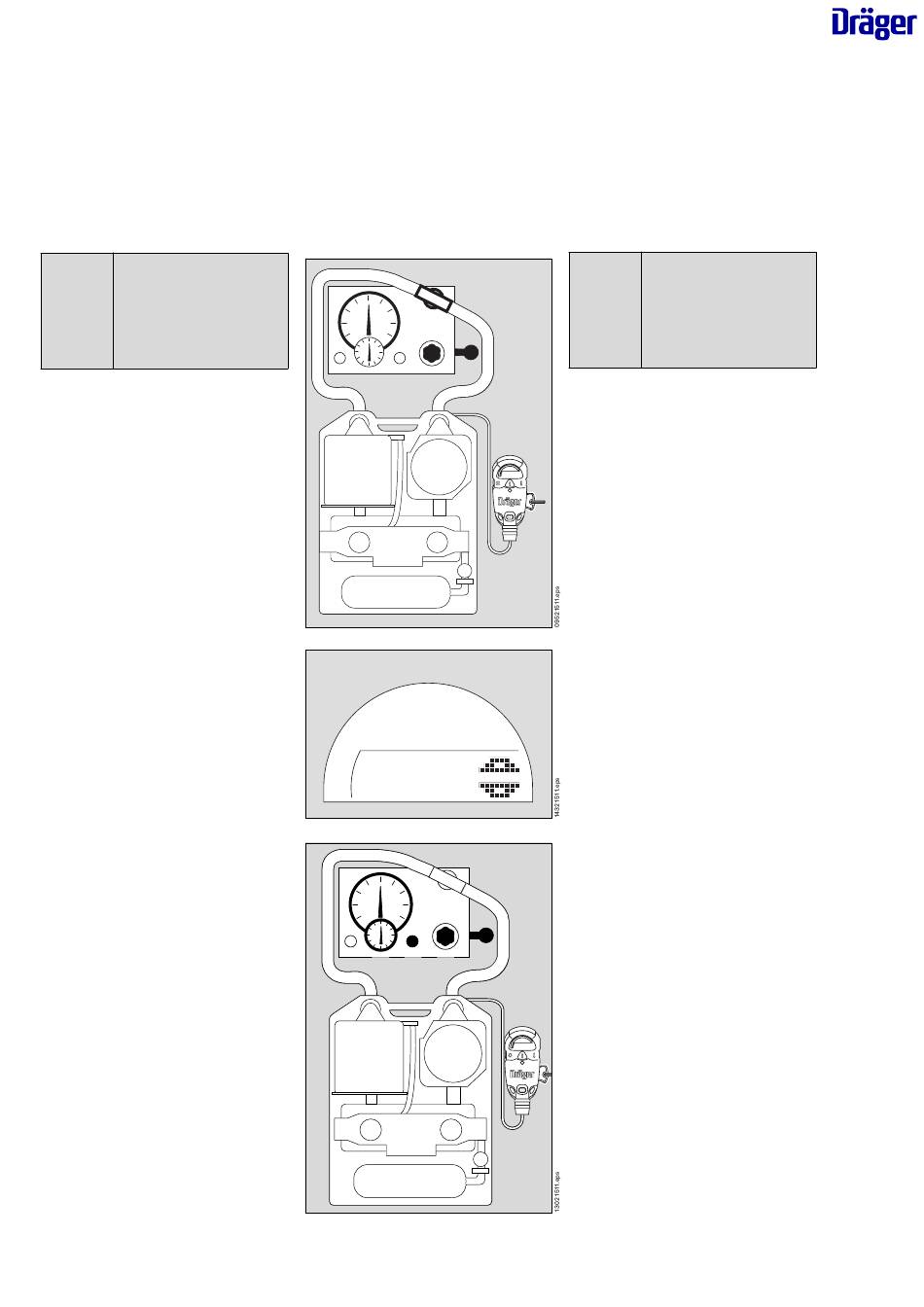

1 Prüfadapter in den Anschluss des
Prüfgerätes Rz 25 schrauben. Dicht-
kappe abziehen und Steckkupplung
in den Prüfadapter stecken.
2 "Überdruck pumpen" einstellen.
3 Langsam pumpen.
4 Manometer beobachten:
Bei einem Druck kleiner als
0,4 mbar soll die Niederdruck-
warnung einsetzen.
Anzeigeformen der Niederdruck-
warnung:
— Die Hintergrundbeleuchtung und die
roten LEDs leuchten auf.
— Das Symbol "Flaschenventil öffnen"
erscheint in der Anzeige.
— Alarmton ertönt einmal.
Dichtheit bei Unterdruck
prüfen
1 "Unterdruck pumpen" erstellen.
2 Langsam pumpen, bis
3 der Manometer ca. –10 mbar anzeigt
1 "Dichtprüfen" erstellen.
4 mit der Taste auf –7 mbar entlüften.
5 Stoppuhr starten: der Druckanstieg
in 1 Minute muss geringer sein als
1 mbar
58
1
4
2
3
1x Bleep
3
2
4
1
5
Testing
Checking the Response
Threshold of the Low Pressure
Warning
NOTE
The function test for low
pressure warning can
only be carried out after
the Bodyguard has been
switched off.
1 Screw the test adapter into the
connector of the test unit Rz 25.
Remove the sealing cap and plug the
coupling into the test adapter.
2 Set "positive pressure pumping".
3 Pump slowly.
4 Watch the pressure gauge: the low-
pressure warning should be activated
when the pressure is lower than
0.4 mbar.
Low pressure warning indication:
— Backlight turns on including
red LEDs.
— Open cylinder valve icon is shown.
— Alarm bleeps once.
How to Check for Leaks in
Negative Pressure
1 Produce "Negative Pressure Pum-
ping".
2 Pump slowly, until
3 the pressure gauge indicates approx.
–10 mbar
1 Produce "Leak Testing".
4 use the button to deaerate to –
7 mbar.
5 Start stop-watch: the pressure
build-up must be less than 1 mbar
per minute
