Dräger PSS 5000 Series Gebrauchsanweisung

®
PSS 5000-Serie
Unabhängiges Atemschutzgerät
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
● Gebrauchsanweisung vor dem Gebrauch bitte sorgfältig lesen.
● Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstanden haben und muss diese genau
einhalten. Verwenden Sie das Produkt nur für die in dem
entsprechenden Abschnitt angegebenen Zwecke.
● Heben Sie diese Gebrauchsanweisung gut auf. Stellen Sie sicher,
dass sie gut verwahrt und vom Benutzer des Produkts befolgt wird.
● Nur vollständig ausgebildete und geschulte Anwender dürfen dieses
Produkt verwenden.
● Alle lokalen und nationalen Richtlinien für dieses Produkt müssen
eingehalten werden.
● Die Reparatur und Wartung dieses Produkts darf nur durch geschultes
Fachpersonal erfolgen. Dräger empfiehlt den Abschluss eines
Service-Vertrags für alle Wartungsaktivitäten sowie die Ausführung
aller Reparaturarbeiten durch Dräger.
● Das Produkt muss von geschultem Fachpersonal geprüft und gewartet
werden, wie im Abschnitt "Wartung" beschrieben.
● Nur Original Dräger-Ersatzteile und Zubehör verwenden, sonst kann
die ordnungsgemäße Funktion des Produkts beeinträchtigt werden.
● Keine schadhaften oder unvollständigen Produkte verwenden und
keine Modifikationen an dem Produkt durchführen.
● Im Fall von Mängeln oder Defekten von Komponenten ist Dräger zu
benachrichtigen.
● Die zugeführte Luft hat den Anforderungen für Atemluft nach EN12021
zu entsprechen.
1.2 Definitionen von Alarmhinweisen
Die Alarmhinweise in diesem Dokument dienen als Hinweise auf Stellen,
die vom Benutzer eine erhöhte Aufmerksamkeit erfordern. Im Folgenden
finden Sie eine Definition der einzelnen Symbole:
WARNUNG
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht
gemieden wird, zum Tod oder zu schweren Verletzungen führen
kann.
VORSICHT
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht gemieden
wird, zu Verletzungen von Personen oder zu Produkt- oder
Umweltschäden führen kann. Kann außerdem vor unsicherer
Handhabung warnen.
HINWEIS
i i
Weist auf zusätzliche Informationen zur Bedienung des Geräts
hin.
2 Beschreibung
2.1 Produktübersicht
®

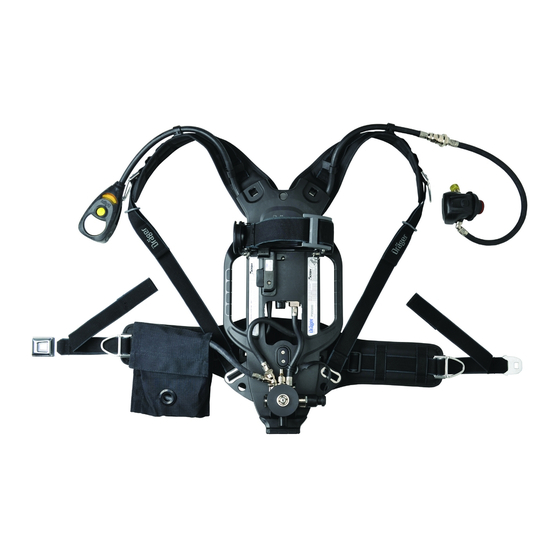

Die Dräger PSS 5000-Serie ist ein unabhängiges Atemschutzgerät das
nach dem System des "offenen Kreislaufs" funktioniert. Die Serie ist mit
zahlreichen Druckluftflaschen, Atemschutzmasken und Lungenautomaten
kompatibel (z.B. Atemschutzmasken der Serie FPS 7000 und Panorama
Nova, PSS ® Lungenautomaten und Stahl- oder Verbundstoffflaschen).
Das Gerät kann außerdem mit einem elektronischen Multifunktions-
Überwachungssystem (z.B. Bodyguard ® 7000) ausgestattet werden.
Informationen zu Beschreibung, Betrieb, und Prüfung von elektronischen
Systemen finden Sie in der entsprechenden Gebrauchsanweisung.
2.2 Funktionsbeschreibung
Das Tragesystem besitzt eine
Kohlefaserverbundstoff mit justierbaren Schulterriemen und Hüftgurt, die
mit Schnellverschluss-Steckern angeschlossen sind. Ein an einem
flexiblen Gelenk befestigtes Hüftpolster (Abb. 1, Artikel 6) gleicht Dreh-und
Bückbewegungen des Anwenders aus. Das Flaschenhaltesystem
beinhaltet ein einzelnes Flaschenband (2) oder ein Universalflaschenband
zum Gebrauch mit zwei Flaschen.
Das Gerät arbeitet mit dem hochleistungsfähigen Dräger Druckminderer
(4), der den Flaschendruck reduziert
Mitteldruckschlauch (5) und eine Schnellkupplung (1) Atemluft zum damit
verbundenen Lungenautomaten führt. Ein Dualdruckschlauch (3) führt Luft
zur Pfeife, wenn diese aktiviert ist, und ein internes Kapillarröhrchen führt
Hochdruckluft von der Flasche zum Manometer. Luftschläuche und
modulare Komponenten des Überwachungssystems sind in die
Rückentrageplatte integriert und verhindern ein Hängenbleiben und
gewährleisten einen besseren Schutz der Komponenten.
Druckluftflaschen, Lungenautomaten und Gesichtsmasken
Die Dräger PSS ® 5000-Serie ist mit Stahl- oder Verbundstoffflaschen mit
einer Kapazität von 4 bis 9 Litern und einem Druck von 200 oder 300 bar
kompatibel. Ausführliche Beschreibungen und Benutzerhandbücher
finden Sie in den separaten Anleitungen für Flasche, Maske oder
Lungenautomat.
2.3 Verwendungszweck
Das Atemschutzgerät der PSS ® 5000-Serie, ausgestattet mit Flasche,
Lungenautomat und Gesichtsmaske, ist für den Gebrauch durch
Rettungsdienste und für industrielle Anwendungen vorgesehen, die ein
hohes Maß an Atemschutz erfordern.
Atemschutzgerät versorgt den Träger mit Atemschutz für die Arbeit unter
verunreinigten oder sauerstoffarmen Bedingungen und ist für die
Brandbekämpfung geeignet.
Flasche, Lungenautomat, Atemschutzmaske und andere mit diesem
Produkt verwendete Zubehörteile müssen von Dräger zugelassene
Komponenten sein und gemäß der genehmigten Konfigurationen montiert
werden. Weitere Informationen erhalten Sie bei Dräger.
2.4 Zulassungen
Das Atemschutzgerät der Dräger PSS
EN137:2006 Typ 2 und erfüllt die Anforderungen der EG-Richtlinie 89/686/
EWG und deren Ergänzungen.
3358509 (Basierend auf 3358298 Ausgabe 05 – Oktober 2015)
© Dräger Safety UK Limited
Ausgabe 05 – Mai 2016 (Ausgabe 01 – Januar 2010)
Änderungen vorbehalten
PSS ® und Bodyguard ® sind Marken von Dräger
1
Bestimmte Varianten sind auch MED (96/98/EG) zertifiziert – Details sind
auf Anfrage bei Dräger erhältlich.
Verwendung in explosionsgefährdeter Umgebung
Rückentrageplatte aus
Die PSS ® 5000-Serie ist gemäß Typenprüfung für die Verwendung in
explosionsgefährdeten Umgebungen geeignet. Die Elektronikbaugruppen
sind nach ATEX zertifiziert. Alle Kombinationen sind für die Verwendung in
Gefahrenbereichen bis einschließlich Zone 0 und Zone 20 geeignet.
2.5 Erklärung der Markierungen und Symbole
Für eine Erklärung der Symbole und der auf der Ausrüstung angebrachten
und durch einen
Markierungen der jeweiligen Zulassungsstellungen wenden Sie sich bitte
an die zuständige Behörde. Sonstige Beispiele für Markierungen auf
Bauteilen des Atemschutzgeräts:
BRAC-1359
08/09
3356812 oder R21034 – Dräger Sachnummer
SF
LF
3 Gebrauch
WARNUNG
!
Nur
vorbereiten und anwenden. Vergewissern Sie sich, dass keine
Zubehörteile, Zusatzgeräte oder Schutzkleidungsgegenstände das
Gerät behindern und dass diese kein Sicherheitsrisiko darstellen.
Die effektive Arbeitsdauer des Geräts ist von der verfügbaren
Luftzufuhr und der Atemfrequenz des Trägers abhängig. Alle
Druckluftflaschen
Das fertig montierte
Bemessungsdruck auffüllen. Niemals eine Flasche in Betrieb
nehmen, die zu weniger als 90 Prozent befüllt ist (oder mehr falls
durch nationale Richtlinien vorgeschrieben).
VORSICHT
!
Zum Öffnen oder Schließen eines Flaschenventils darf weder
Gewalt
Atemschutzgerät darf nicht fallen gelassen oder auf den Boden
geworfen werden.
® 5000-Serie entspricht
6 5 4 3
2
3087
3
3088
2
4
3104
– Dräger Seriennummer
– Monat und Jahr der Herstellung
– Standard-Force-Kupplung
– Low-Force-Kupplung
geschultes Fachpersonal darf das Atemschutzgerät
vor dem Gebrauch auf
noch Werkzeuge angewendet werden.
Gebrauchsanweisung
i
3.1 Vorbereitung für den Betrieb
HINWEIS
1
i i
Es ist möglich, dass sich auf dem Manometer noch eine dünne
Schutzfolie befindet. Entfernen Sie diese Folie vor dem ersten
Gebrauch.
1. Sichtprüfung des Geräts durchführen (siehe Abschnitt 3.5.1).
2. Druckluftflasche anbringen (siehe Abschnitt 3.5.2).
2
3. Die Kupplung des Lungenautomats in die Kupplungsbuchse des
Mitteldruckschlauchs stecken bis sie hörbar einrastet.
4. Bei Verwendung eines Überdrucklungenautomaten den Resetknopf
drücken (siehe Gebrauchsanweisung des Lungenautomaten).
5. Komplette Funktionsprüfung des Atemschutzgeräts durchführen
(siehe Abschnitt 3.5.3).
6. Den Lungenautomaten an die Atemschutzmaske anschließen und
durch vorsichtiges Ziehen an beiden Seiten der Kupplung überprüfen,
ob die Verbindung sicher ist.
3.2 Anlegen des Atemschutzgeräts
1
1. Schulterriemen und Hüftgurt komplett lösen und das Atemschutzgerät
3086
anlegen.
2. Dabei überprüfen, dass die Schulterriemen nicht verdreht sind und an
den Schulterriemen ziehen, so dass das Gewicht des Systems auf den
Schultern lagert. Noch nicht bis zum Anschlag festziehen.
3. Die Gürtelschnalle des Hüftgurts schließen und die Enden des
Hüftgurts nach vorne ziehen, bis dieser sicher und bequem über die
Hüfte passt (Abb. 2). Die Enden des Gurts hinter dem Hüftpolster
feststecken.
4. Die Schulterriemen festziehen, bis das Atemschutzgerät sicher und
bequem auf der Hüfte sitzt. Nicht zu stark anziehen. Die Riemenhalter
nach unten ziehen, um die Enden der Riemen zu sichern (Abb. 3).
5. Die Kopfbänderung der Atemschutzmaske ganz lösen und das
5
Trageband hinten über den Nacken legen.
6. Bei Verwendung eines Überdrucklungenautomaten den Resetknopf
3094
drücken.
7. Das Flaschenventil langsam öffnen, um Druck im System aufzubauen
(wenn zwei Flaschen angeschlossen sind beide Flaschenventile bis
zum Anschlag öffnen).
8. Die Atemschutzmaske anlegen und der Maske auf richtigen und
dichten Sitz prüfen
Atemschutzmaske).
3.3 Während des Betriebs
WARNUNG
!
6
Öffnen Sie alle Flaschenventile bis zum Anschlag und
vergewissern Sie sich, dass sie während des Betriebs geöffnet
3095
bleiben.
Anwender sollten sich vor Einsetzen der Warnung des Pfeiftons in
einer sicheren Umgebung
Warnsignalen während des Betriebs sofort in eine sichere
Umgebung begeben.
Bei Verwendung des Luftzuschussknopfes wird zusätzlich Luft
aus der Flasche verbraucht und die Arbeitsdauer des Geräts
verringert sich rapide.
● Den verbleibenden Flaschendruck regelmäßig am Manometer
überprüfen.
7
● Wenn ergänzende Luftzufuhr
Luftzuschussknopf vorne am Lungenautomaten drücken, um
3107
zusätzliche Luft in die Atemschutzmaske zu leiten.
3.4 Nach dem Betrieb
WARNUNG
!
Das Atemschutzgerät nicht ablegen, bevor Sie eine Umgebung
erreicht haben, in der Sie sicher atmen können.
1. Kopfbänderung der Atemschutzmaske lösen. Da die Abdichtung zum
Gesicht nicht mehr
Überdruckautomaten den Resetknopf drücken. Die Atemschutzmaske
abnehmen.
2. Das Flaschenventil/die Ventile schließen.
3. Auf die Luftzuschussknopf drücken, um den Druck aus dem System
komplett abzulassen.
Überdrucklungenautomaten den Resetknopf drücken.
4. Die Gürtelschnalle lösen.
5. Die Schulterriemen an den Enden anheben, um die Riemenhalter zu
lösen (Abb. 3) und dann zum Lösen der Riemen die Schnallen der
Schulterriemen anheben.
6. Das Atemschutzgerät und die Atemschutzmaske entfernen.
7. Druckluftflasche entfernen (siehe Abschnitt 3.5.2), sofern notwendig.
8. Die nach dem Betrieb durchzuführenden Arbeitsschritte aus der
Wartungstabelle durchführen (siehe Abschnitt 5).
9. Das Atemschutzgerät mit detaillierten Informationen über mögliche
Fehler oder Schäden, die während dem Betrieb aufgetreten sind, an
die Service-Abteilung übergeben.
3.5 Allgemeine Benutzeraufgaben
3.5.1 Optische Inspektion
Bei einer optischen Inspektion muss das gesamte Atemschutzgerät
einschließlich aller Einzelteile und Zubehörteile überprüft werden. Überprüfen
den vollen
Sie, ob die Ausrüstung sauber und unbeschädigt ist, wobei Sie besonders auf
die pneumatischen Komponenten, Schläuche und Stecker achten sollten.
Typische Zeichen von Schäden, die die Bedienung des Atemschutzgeräts
beeinträchtigen könnten sind unter anderem Stoßschäden, Kratzer, Schnitte,
Rost oder Verfärbungen. Schäden an das Servicepersonal weiterleiten und
das Gerät nicht verwenden, bis die Fehler behoben sind.
Das
Draeger Safety UK Limited
Ullswater Close
Blyth, NE24 4RG
Vereinigtes Königreich
(siehe Gebrauchsanweisung der
befinden. Bei Ertönen von
benötigt wird, kurz auf den
besteht, bei Verwendung eines
Bei Verwendung eines
Tel +44 1670 352 891
Fax +44 1670 356 266
www.draeger.com
3358509 (A3-D-P) Seite 1 von 3
