8.5.3. Gerätekonfiguration

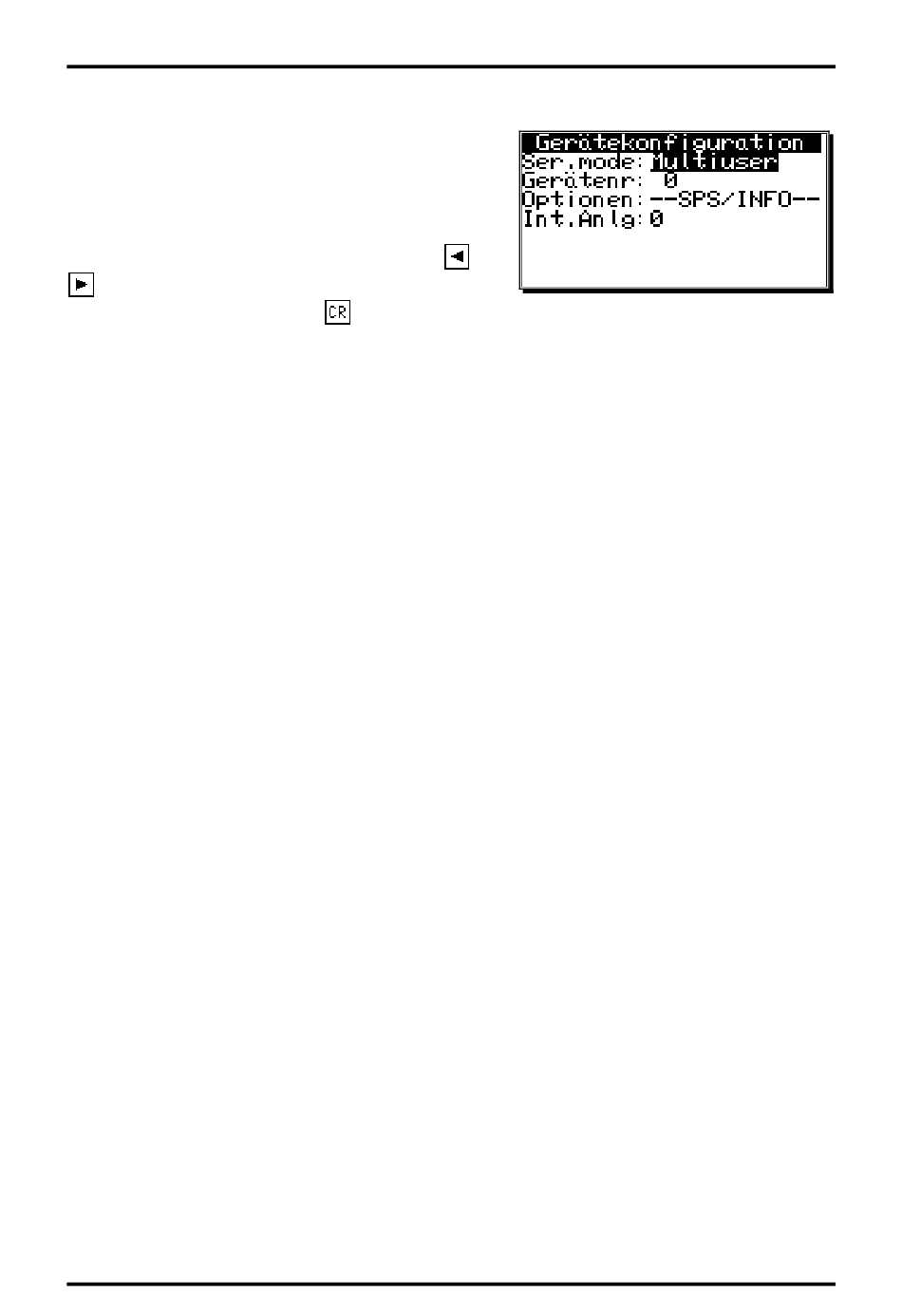

Haben Sie im "Konfigurationsmenü" den Menüpunkt
"Gerätekonfiguration" ausgewählt, so erscheint auf dem
Bildschirm das Gerätekonfigurationsmenü:
8.5.3.1. Einstellung der seriellen Schnittstelle
Im Eingabefeld "Ser.mode" wählen Sie mit den
und
Tasten den Modus der seriellen Schnittstelle aus und
bestätigen diesen durch die Taste
. Es stehen 5 Arten des Betriebes zur Verfügung, diese sind: 1. =
"Cam-BUS", 2. = "Standard", 3. = "Multiuser" 4. = "S5-L1" und 5. = "3964R". Wird ein bestimmter Mode
eingeschaltet, so muß sichergestellt sein, daß jedes Gerät mit dem Kontakt aufgenommen werden
soll, auch diesen eingestellten Kommunikationsmode unterstützt. Alle 5 "Ser.Mode" arbeiten sowohl in
der RS232 Punkt zu Punkt Kommunikation als auch in der RS485 BUS Kommunikation. Sehen Sie
hierzu auch Kapitel "5.1.6.2. Pinbelegung der seriellen RS485 Schnittstelle" auf Seite 22 und Kapitel
"8.5.3.1.6. Eingabe der Gerätenummer" auf Seite 71.
Hinweis:
Werksseitig ist der Ser.Mode auf "Multiuser" und die Gerätenummer auf "0" eingestellt.
8.5.3.1.1. Der "Cam-BUS" Kommunikationsmode
Diese Einstellung müssen Sie auswählen, wenn Sie ein oder mehrere CamCon Nockenschaltwerke,
von verschiedenen Stellen aus programmieren oder anzeigen wollen. Dies ist z.B. der Fall, wenn Sie
das CamCon, die Tochteranzeige CD10 und den PC über den RS485 BUS miteinander
kommunizieren lassen wollen.
Achtung: Bei dieser Einstellung müssen alle CamCon Geräte sowie ein eventuell angeschlossener
PC mit einer RS485 Schnittstelle und einer Software ab Dezember 1996 ausgestattet sein.
8.5.3.1.2. Der "Standard" Kommunikationsmode
Der Standard Betrieb arbeitet als eine Punkt zu Punkt Kommunikation. Das heißt, es können maximal
2 Geräte miteinander verbunden werden z.B. CamCon und PC oder CamCon und CamCon DC50/51
Terminal. Da in dieser Einstellung keine Protokollabsicherung verwendet wird, ist dieser Mode nur zu
Testzwecken erlaubt.
8.5.3.1.3. Der "Multiuser" Kommunikationsmode
Im Gegensatz zum "Cam-BUS" Mode ist es "nicht" möglich mehrere Geräte z.B. CamCon Terminal
DC51/T4, die Tochteranzeige CD10 oder den PC im RS485 BUS zu betreiben. (Werkseinstellung).
8.5.3.1.4. Der "S5 - L1" Kommunikationsmode
Diese Einstellung ist notwendig, wenn Sie das CamCon Gerät über eine Siemens S5 CPU mit S5-L1
Schnittstelle programmieren möchten. Es handelt sich hierbei um eine Punkt zu Punkt Kommunikation.
Das heißt, es können maximal das CamCon und die Siemens S5 CPU miteinander verbunden werden.
Möchten Sie die Daten des CamCon auf einem PC sichern, so muß die Verbindung zur S5 CPU
unterbrochen werden. Zum S5 - L1 Kommunikationsmode ist ein Anschlußset mit TTY Kabel,
Funktionsbausteinen und Handbuch lieferbar (Best.Nr.: PCXX/S5-L1 XX=CamCon Type).
8.5.3.1.5. Der "3964(R)" Kommunikationsmode
Diese Einstellung ist notwendig, wenn Sie das CamCon Gerät über die serielle Schnittstelle durch die
RK512 Prozedur programmieren möchten. Es handelt sich hierbei um eine Punkt zu Punkt
Kommunikation. Hierzu ist ein Handbuch mit Best.Nr.: H-RK512 lieferbar.
