5.6. Die Status LED

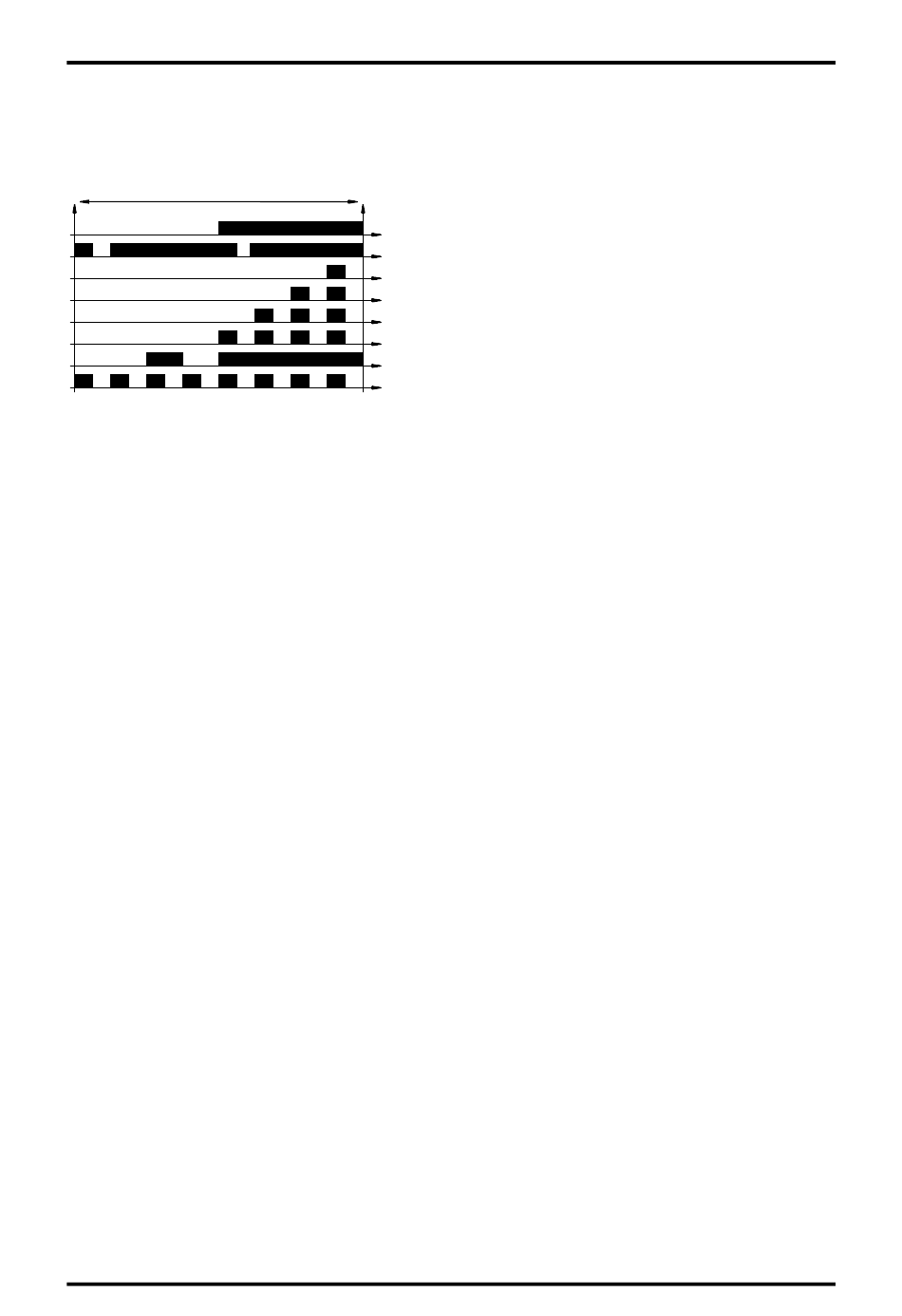

Die Status LED des CamCon zeigt durch unterschiedliche Blinkintervalle den Gerätestatus an.
Hierdurch kann ohne PC oder Terminal der Betriebszustand des Gerätes von Außen erkannt werden.
Gesamtzeit 3.2 Sekunden
Sehen Sie hierzu Kapitel "10. Fehlermeldungen und Fehlerbeseitigung" auf Seite 80.
Die Status LED (rot) des CamCon DC115 befindet sich auf der Platine hinter dem Stecker für die
Ausgänge 33 - 40.
6. Allgemeines zur Programmierung
Zur Programmierung von CamCon Geräten ohne integrierte Eingabeeinheit (CamCon DC16/90/115
und CamCon DC300) ist ein IBM-PC oder kompatibler PC mit VGA Bildschirm, Festplatte, serieller
Schnittstelle und mindestens MS-DOS 3.3 notwendig. Als Software wird das Programm DIGISOFT für
CamCom DC16/40/50/90/115/300 mit Anschlußkabel, bei RS485 Schnittstelle mit Pegelwandler
benötigt. Zusätzlich besteht die Möglichkeit der Programmierung mittels eines CamCon DC50/51 -
bzw. CamCon CT10 Terminal vorzunehmen. Sämtliche nachfolgenden Bedienungsschritte und
Funktionen beziehen sich auf Eingaben durch die PC Software oder durch das CamCon DC50/51
Terminal. Das heißt, die Tasten des PC´s bzw. des CamCon DC50/51 Terminal´s werden dem Gerät
durch die serielle Schnittstelle übermittelt. Im Gegenzug wird die Bildschirmanzeige des CamCon´s
zum PC bzw. zum CamCon DC50/51 Terminal gesendet.
Die Programmierung durch das Kachelhandling wird im Kapitel "14. Kachelkommunikation zwischen
S5 und CamCon DC115" auf Seite 86 beschrieben. Das Programmieren der einstellbaren Parameter
des CamCon DC115 ist sowohl durch die Kachelschnittstelle als auch durch die serielle Schnittstelle
möglich, so daß es keinen Unterschied macht, ob die Daten durch die serielle Schnittstelle oder durch
die Kachel programmiert werden.
Ausgabe: Jun. 02
Digitales Nockenschaltwerk
Status
= "OK"
= "Clear..."
= "Ist-Err: 1"
= "Ist-Err: 2"
= "Ist-Err: 3"
= "Ist-Err: 5"
= "Aus-Error"
= "Fehler im EEPROM"
CamCon DC115
Seite: 29
