Digitales Nockenschaltwerk
CamCon DC115
5. Elektrische Anschlüsse

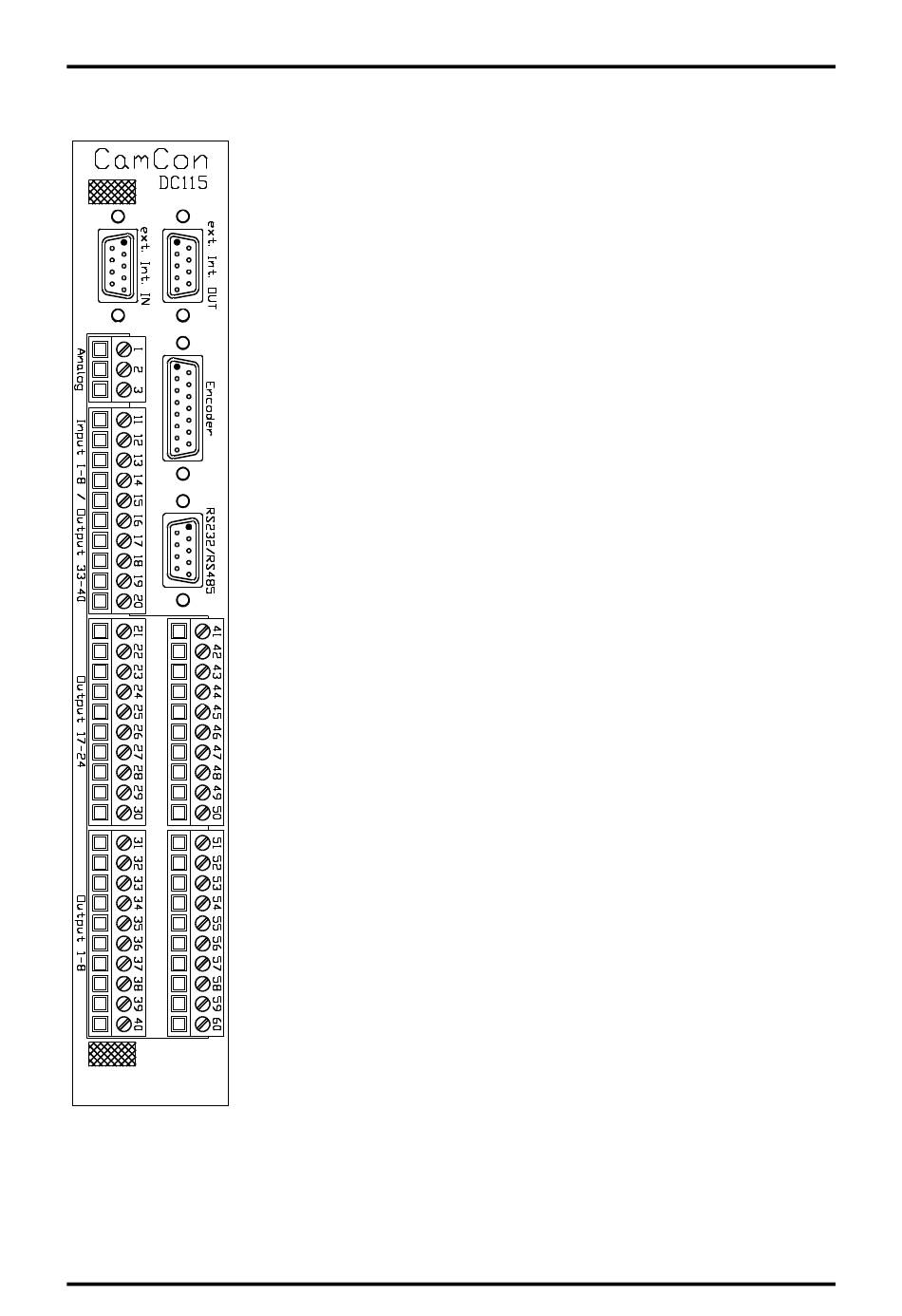

Abb.: CamCon 115
Seite: 20
Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende
Kapitel: "5.3. Die Ausgänge" auf Seite 28, "5.4. Die Eingänge" auf Seite 28
und "5.2. Das Wegmeßsystem" auf Seite 25.
5.1. Klemmen und Pinbelegung des CamCon DC115
5.1.1. Pinbelegung des 15 pol. Encoder Eingangs bei SSI
Wegmeßsystem
Pin
4,5:
Pin
12,13:
Pin
1:
Pin
9:
Pin
2:
Pin
10:
Pin 3,6,7,8,11,14,15:
Gehäuse
5.1.2. Pinbelegung des 15 pol. Encoder Eingangs bei 5 Volt (RS422)
inkremental Wegmeßsystem
Pin
4,5:
0V Versorgung für inkremental Wegmeßsystem
Pin
12,13:
Versorgung für inkremental Wegmeßsystem
sehen Sie Kapitel "3.2.6. Lötbrücke "SJ17".
Pin
1:
A Impuls (+)
Pin
9:
A Impuls (-)
Pin
2:
B Impuls (+)
Pin
10:
B Impuls (-)
Pin
3:
C1 Impuls (+)
Pin
11:
C1 Impuls (-)
Pin
6:
C2 Impuls 24V Signal
Pin
14,15:
Signalmasse für C2 Impuls
Pin
7,8:
darf nicht belegt werden.
Gehäuse
Kabelabchirmung
5.1.3. Pinbelegung des 15 pol. Encoder Eingangs bei 24 Volt (PNP)
inkremental Wegmeßsystem
Pin
4,5:
0V Versorgung für inkremental Wegmeßsystem
Pin
1:
A Impuls
Pin
2:
B Impuls
Pin
3:
C1 Impuls
Pin
6:
C2 Impuls
Pin 9,10,11,14,15:
Signalmasse
Pin
12,13:
Versorgung für inkremental Wegmeßsystem
sehen Sie Kapitel "3.2.6. Lötbrücke "SJ17".
Pin
7,8:
darf nicht belegt werden.
Gehäuse
Kabelabschirmung
5.1.4. Pinbelegung des 15 pol. Encoder Eingangs bei 24 Volt
PLL Wegmeßsystem
Pin
1:
Pin
2:
Pin
9,10,11,14,15:
Pin
2 bis 8 u.12,13:
Gehäuse
Kabelabschirmung
Automationsanlagen GmbH
0V für SSI Wegmeßsystem (Winkelcodierer)
+24V für SSI Wegmeßsystem (Winkelcodierer)
Data A oder (+)
Data B oder (-)
Clock A oder (+)
Clock B oder (-)
dürfen nicht belegt werden.
Kabelabschirmung
Takt Impuls
Synchron Impuls
Signalmasse
dürfen nicht belegt werden.
Digitronic
Ausgabe: Jun. 02
