8.3.6. Nocken hinzufügen
Falls Sie weitere Nocken auf diesem Ausgang programmieren wollen, können Sie dies nur mit Hilfe
der

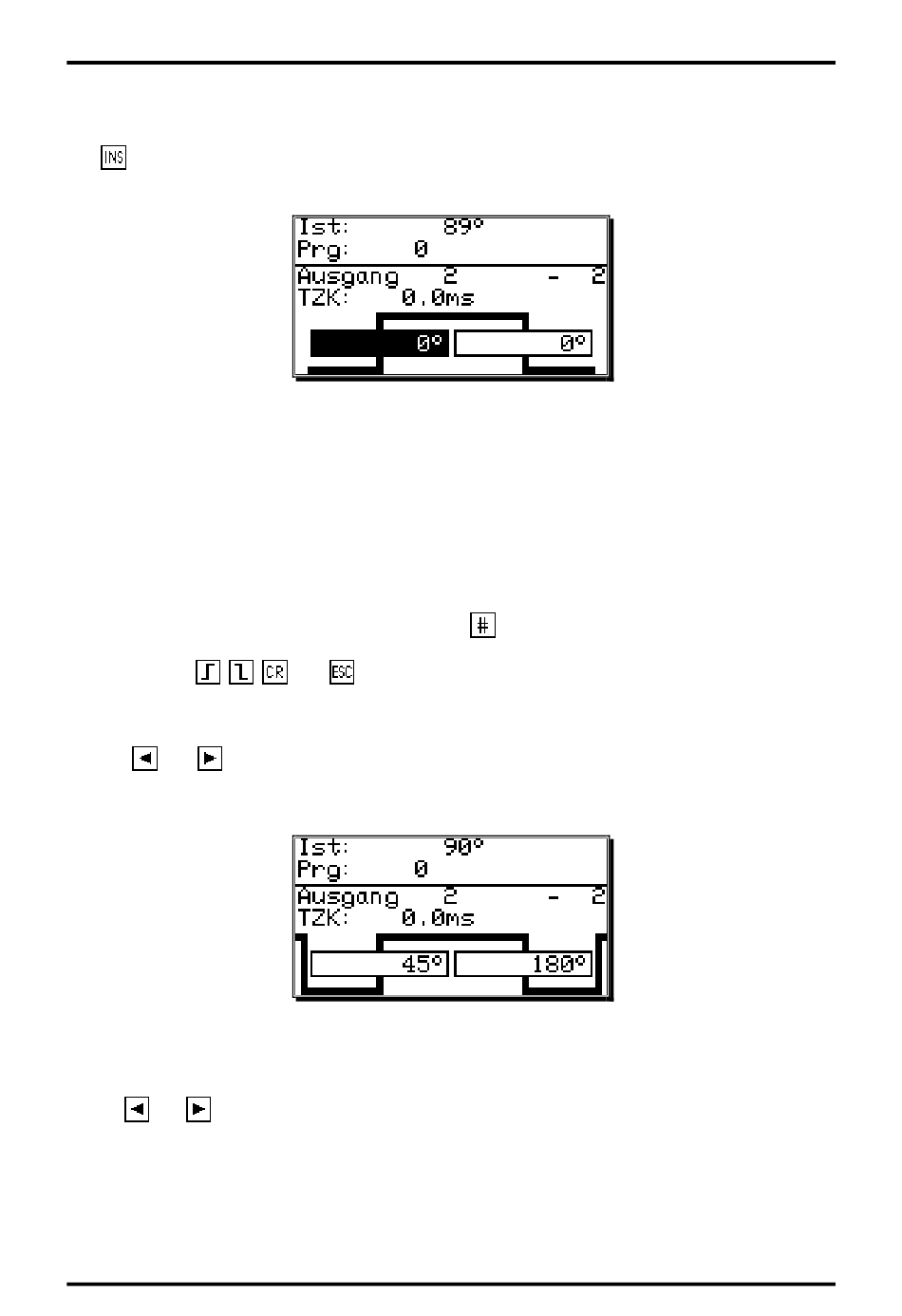

Taste erreichen. Bei Betätigung dieser Taste erscheint auf dem Bildschirm wiederum das
folgende Bild:
Hier können Sie, wie im Kapitel "8.3.5. Nocken eingeben" beschrieben, die Positionen für die Ein - und
Ausschaltpunkte eingeben. Falls Sie dabei einen Nocken programmieren, der sich mit einem bereits
bestehenden überlappt, entsteht ein neuer, größerer Nocken.
Beispiel:
Der bereits eingegebene Nocken liegt zwischen 50 und 120 Grad. Wird nun ein neuer
Nocken von 90 bis 180 Grad programmiert, so entsteht aus diesen beiden ein Nocken
von 50 bis 180 Grad.
8.3.7. Nocken Teach - In
Stehen Sie bei der Nockenprogrammierung in einem der Eingabefelder für den Ein - oder
Ausschaltpunkt, können Sie durch das Betätigen der
Eingabefeld übernehmen. Der Istwert wird so lange angezeigt und erneuert bis durch das Betätigen
einer der Tasten
,
8.3.8. Nocken suchen
Mit den
und
Tasten können Sie die programmierten Nocken abfragen und kontrollieren. Bei
jeder Betätigung wird ein einzelner Nocken angezeigt, die benachbarten Nocken werden durch ihre
Flanken an den Rändern des Bildschirms dargestellt.
Der ansteigende Verlauf der Nockenkurve am rechten Bildschirmrand deutet darauf hin, daß sich
zwischen dem Nockenausschaltpunkt bei 180° und der oberen Meßbereichsgrenze (z.B.:359°) ein
weiterer Nocken befindet. Die am linken Bildschirmrand sichtbare Flanke ist ein Hinweis auf weitere
Nocken zwischen dem Nockeneinschaltpunkt bei 45° und der unteren Meßbereichsgrenze (z.B.:0°).
Mit der
und
Taste können Sie feststellen, welche Nocken hier noch programmiert sind.
Ausgabe: Jun. 02
,
oder
der Wert bestätigt oder die Eingabe abgebrochen wird.
Digitales Nockenschaltwerk
Taste den aktuellen Istwert (Position) in das
CamCon DC115
Seite: 39
