Digitronic
Automationsanlagen GmbH

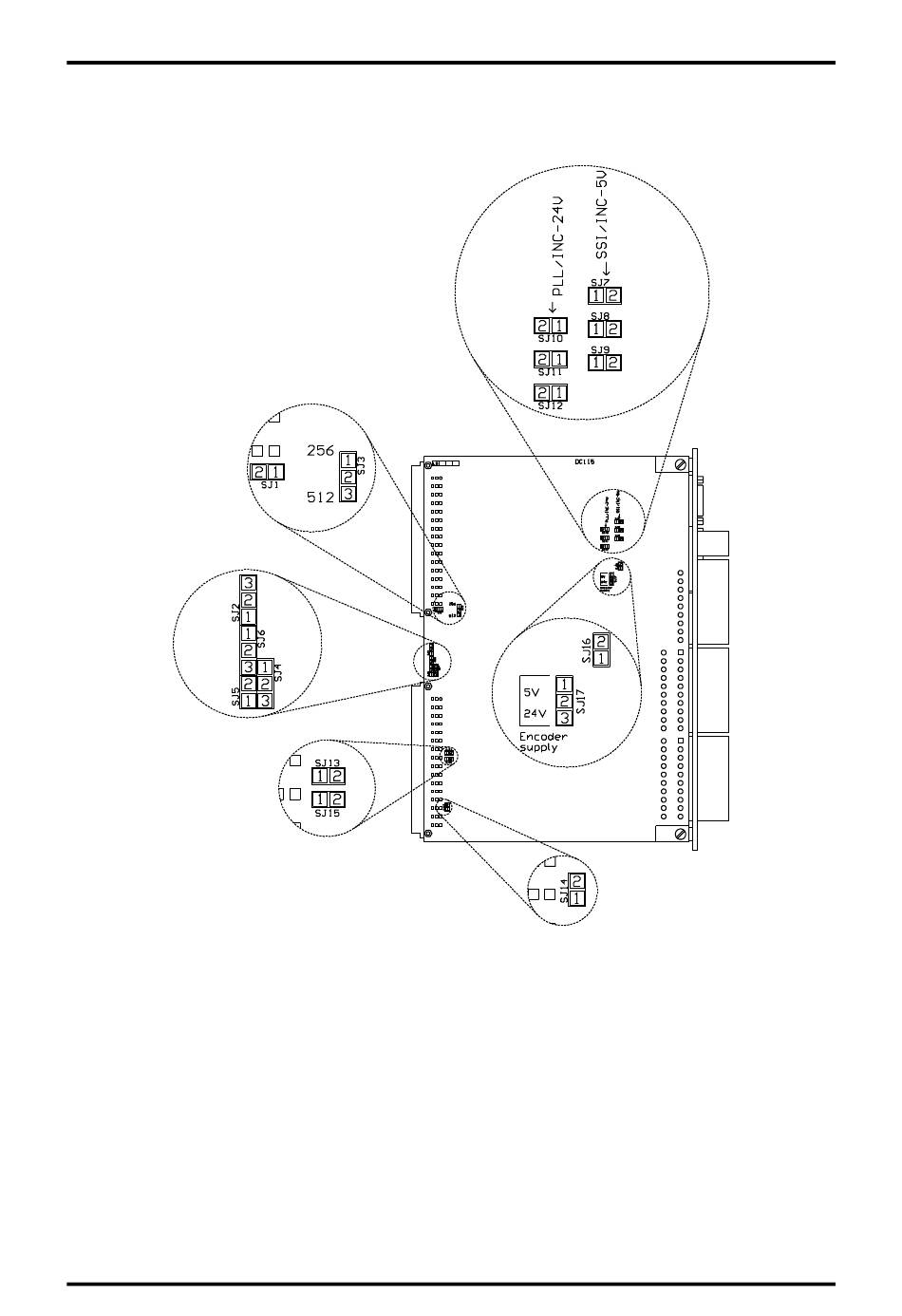

3.2. Einstellung der Lötbrücken auf der Lötseite
Auf der Lötseite der DC115 Baugruppe befinden sich einige Lötbrücken, die nachfolgend beschrieben
werden.
3.2.1. Lötbrücken "SJ1, SJ13" und "SJ14, SJ15"
Zur Versorgung des CamCon DC115 Analogausgangs wird eine Spannung von 24V benötigt. Diese
wird vom BUS der S5 auf der Steckerleiste P1 oder P2 zur Verfügung gestellt. Im Handbuch der S5
lesen Sie bitte nach, an welchem der beiden Steckerleisten die 24Volt zur Verfügung gestellt werden.
Werden die Lötbrücken SJ1 und SJ13 geschlossen, so wird die 24Volt an der Steckerleiste P1
abgegriffen. Werden die Lötbrücken SJ14 und SJ15 geschlossen, so wird die 24Volt der Steckerleiste
P2 verwendet.
Hinweis:
Werksseitig wird die Spannung an der Steckerleiste P1 abgegriffen (SJ1 und SJ13
geschlossen).
Achtung:
Es ist nicht zulässig SJ1 und SJ13 sowie SJ14 und SJ15 gleichzeitig zu überbrücken,
da dies ein Kurzschluß der 24V bedeutet und eine Zerstörung des S5 BUS Systems
zur folge haben kann.
Ausgabe: Jun. 02
Digitales Nockenschaltwerk
CamCon DC115
Seite: 17
