Digitales Nockenschaltwerk
CamCon DC115
5.3. Die Ausgänge
Das CamCon DC115 besitzt 40 kurzschlußfeste Ausgänge. Sie liefern 24Volt high aktive Signale und
sind potentialfrei zum S5 BUS. Die +24V Spannungsversorgung der Ausgangsblöcke 1-8, 9-16, 17-24,
25-32, 33-40 sind zum Zweck der Stromaufteilung voneinander getrennt, somit muß jeder
Ausgangsblock von außen mit +24Volt versorgt werden. Die Ausgänge liefern pro Kanal einen
Dauerstrom von 0.5A. Sehen Sie auch Kapitel "8.4.6.2. Einstellung der Ausgänge" auf Seite 64.
Beachten Sie:
Die Ausgänge 33 - 40 teilen sich die Klemmen mit den Eingängen 1 - 8 und
Die Ausgänge 25 - 32 teilen sich die Klemmen mit den Eingängen 9 - 16.
Achtung:
5.4. Die Eingänge
Das CamCon DC115 besitzt 16 Eingänge. Diese Eingänge arbeiten mit high aktiven 24Volt Signalen
und sind potentialfrei zum S5 BUS.
Beachten Sie:
Die Eingänge 1 - 8 teilen sich die Klemmen mit den Ausgängen 33 -40 und
Die Eingänge 9 - 16 teilen sich die Klemmen mit den Ausgängen 25 - 32.

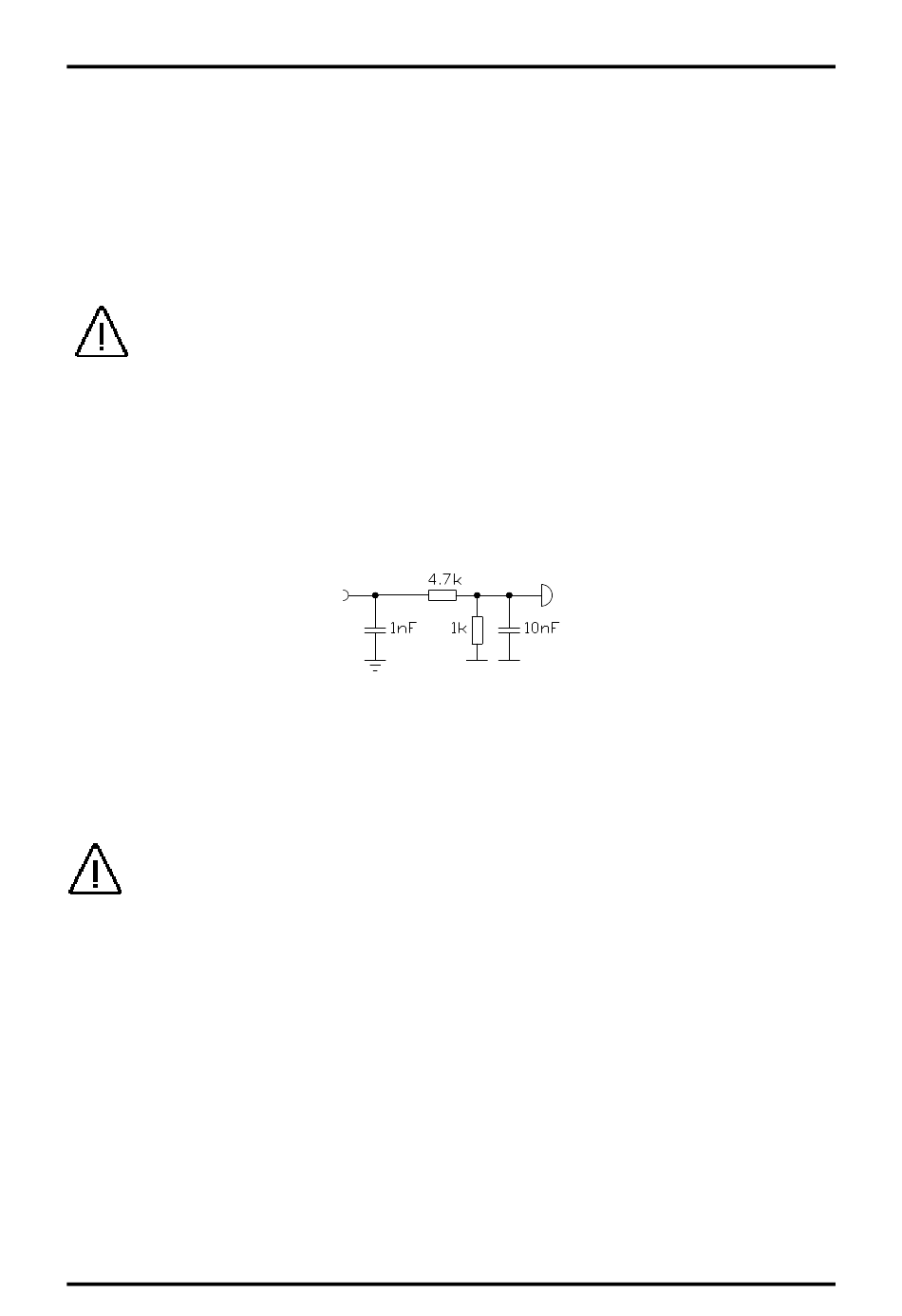

Die Eingangsschaltung:
Der Eingangswiderstand
beträgt ca. 5.7 KOhm.
Die Eingänge des CamCon sind vom Werk aus mit keinerlei Funktionen belegt. Der Anwender muß
dies bei der Einstellung der Systemdaten des CamCon nach seinen Wünschen selbst tun.
Sehen Sie hierzu die Kapitel "8.4.6. Systemausbau" auf Seite 64, Kapitel "8.4.1. Wegmeßsystem" auf
Seite 48, Kapitel "8.4.6.5. Einstellung der externen Programmanwahl" auf Seite 64 und Kapitel "8.4.6.4.
Einstellung der externen Programmierverriegelung" auf Seite 64.
5.5. Vorsichtsmaßnahmen bei Schweißarbeiten
Achtung: Für die Dauer von Schweißarbeiten an der Maschine sind die Verbindungsleitungen
für die Datenübertragung vom Wegmeßsystem zum CamCon und die Stromversorgung sowie
Erdungsanschlüsse und Ein - Ausgänge vom CamCon abzuklemmen.
Seite: 28
Bei induktiven Lasten müssen die Induktivitäten mit einer Freilaufdiode
beschaltet werden.
Digitronic
Automationsanlagen GmbH
Ausgabe: Jun. 02
