Digitales Nockenschaltwerk
CamCon DC115

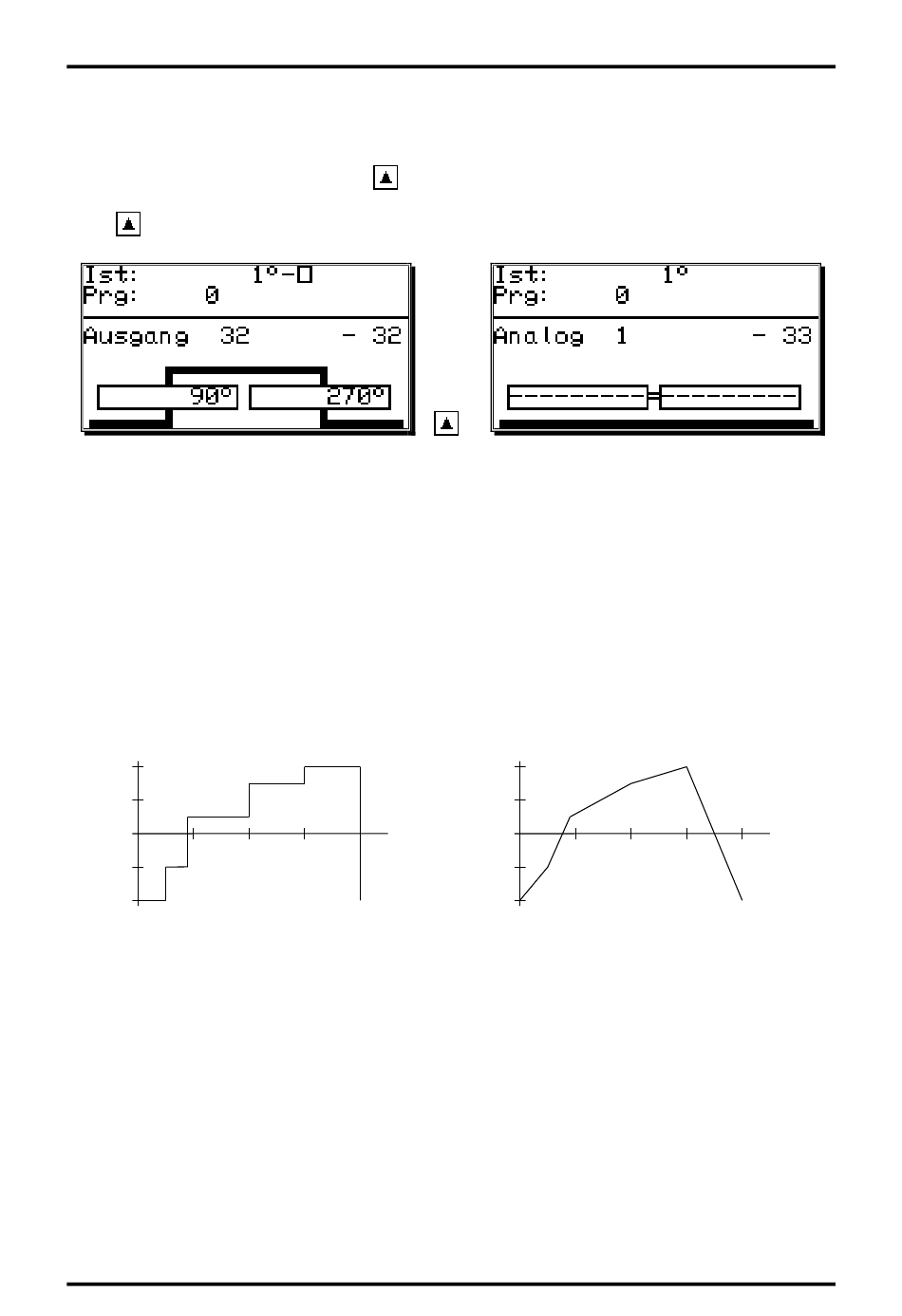

8.3.16. Analoge Nocken programmieren
Besitzt Ihr CamCon einen Analogausgang und haben Sie die Option der analogen Nocken
eingeschaltet (sehen Sie hierzu Kapitel "8.4.5.7. Die analogen Nocken konfigurieren" auf Seite 62), so
erscheint nach Betätigen der Taste
Analogausgang. Sind mehrere Analogausgänge programmiert, so kann durch erneutes Betätigen der
Taste
die nächste Ausgangsnummer gewählt werden.
Die Ausgangsnummern der analogen Nockenausgänge werden immer auf die Nummern der
"normalen" Nockenausgänge hinzu addiert und ergeben so eine Nummer die zur direkten Anwahl im
Programmiermenü verwendet werden kann. Haben Sie z.B. 32 Nockenausgänge definiert, so beginnt
der erste analoge Nocken bei der Ausgangsnummer 33. Die Ausgangsnummer der analogen Nocke
verändert sich automatisch, wenn Sie die Anzahl der Nockenausgänge ändern (sehen Sie Kapitel
"8.4.6.2. Einstellung der Ausgänge" auf Seite 64).
Die Programmierung der analogen Nocken erfolgt überwiegend wie in den Kapiteln zur
Nockenprogrammierug beschrieben (sehen Sie Kapitel "8.3. Nockenprogrammierung"). Anstelle des
Ausschaltpunktes wird jedoch keine Position programmiert, sondern ein Wert eingegeben der einem
Analogwert entspricht. Werden mehrere solcher Werte an verschiedenen Positionen programmiert und
das Wegmeßsystem bewegt sich, steuert das CamCon den Analogausgang so, daß eine Kurve
entstehen kann, die der Zeichnung unten entspricht.
ohne Interpolation
+10V
0°
90°
-10V
Durch Interpolation der Stützpunkte kann das CamCon die Ausgabe der Werte glätten und eine Kurve
ausgeben, die der Zeichnung rechts oben entspricht.
Seite: 46
auf dem letzten "normalen" Nockenausgang der 1.
+
180°
270°
360°
Automationsanlagen GmbH
=>
mit Interpolation
+10V
0°
90°
180°
-10V
Digitronic
270°
360°
Ausgabe: Jun. 02
