Digitales Nockenschaltwerk
CamCon DC115

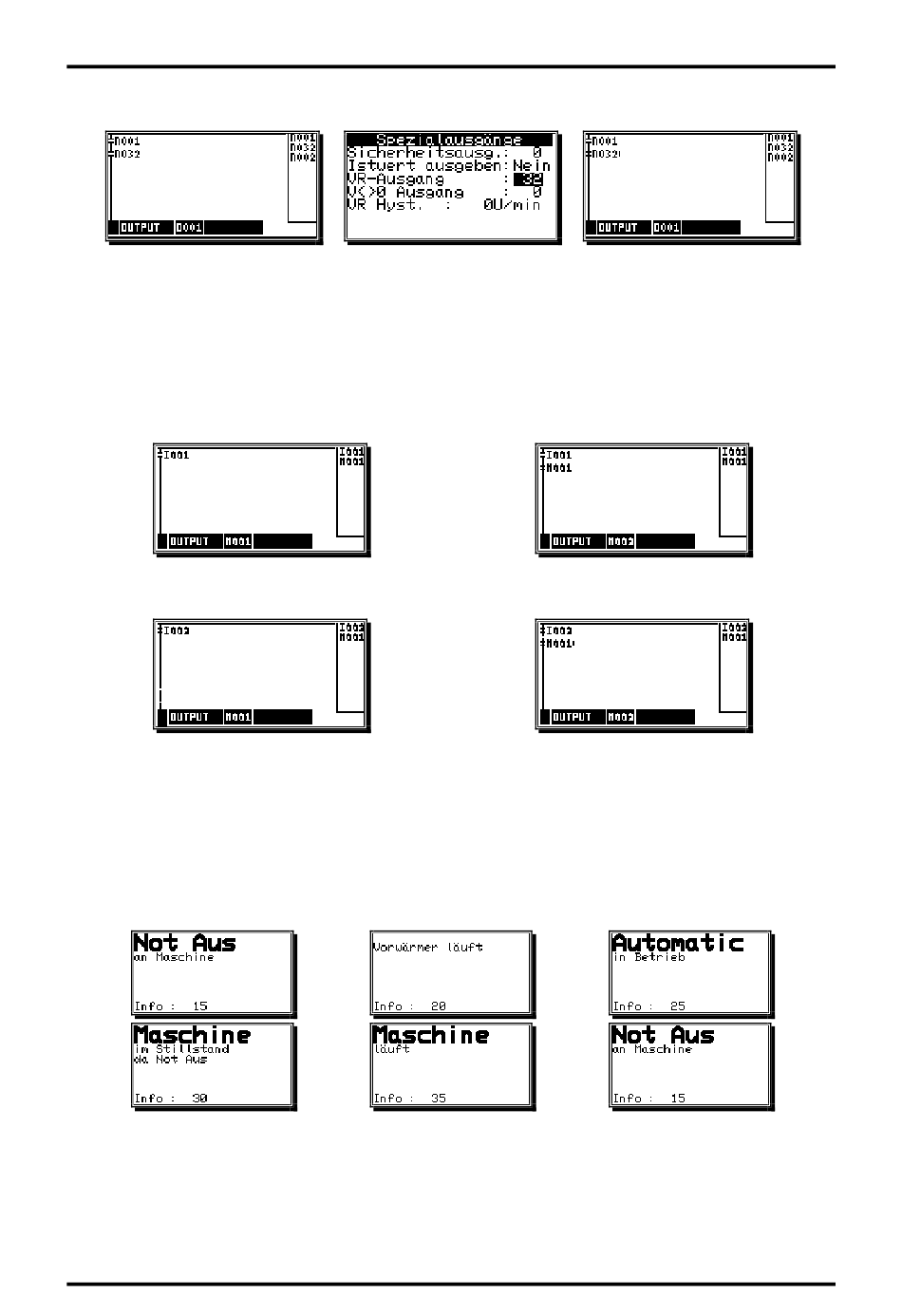

Beispiel 2:
Drehrichtungsabhängiger Ausgang.
Ausgang 1 des CamCon wird
freigegeben, wenn der
Drehrichtungsausgang 32
eingeschaltet ist.
Dies ist dann der Fall, wenn
die Drehrichtung positiv ist.
Beispiel 3:
Flankenauswertung.
Merker 2 wird für einen Zyklus eingeschaltet, wenn das Signal am Eingang 1 von 0 auf 1 wechselt.
Merker 2 wird für einen Zyklus eingeschaltet, wenn das Signal am Eingang 2 von 1 auf 0 wechselt.
8.5.3.2.2. SPS Logik Modul mit Textanzeige
Das SPS Logik Modul stellt Ihnen bei Bedarf eine Textanzeige zur Verfügung mit der Sie den Status
Ihrer Maschine nach außen hin sichtbar machen können.
Beispiel:
Seite: 72
Digitronic
Automationsanlagen GmbH
Ausgang 1 des CamCon wird
freigegeben, wenn der
Drehrichtungsausgang 32
ausgeschaltet ist.
Dies ist dann der Fall, wenn
die Drehrichtung negativ ist.
Ausgabe: Jun. 02
