Digitronic
Automationsanlagen GmbH
3.1.1. Die DIP Schalter auf der Bestückungsseite
3.1.1.1. DIP Schalter S3, Kachelnummer
Zur Einstellung der Kachelnummer bzw. Adresse der S5 wird der DIP Schalter S3 verwendet. Es
können bis zu 64 Kachelnummern binär eingestellt werden (0 bis 63). Die Übernahme der Nummer
erfolgt nach Aus - und Einschalten der CamCon DC115 Baugruppe.
Achtung:
Die eingestellte Kachelnummer darf durch keine andere Baugruppe der S5 belegt
sein.

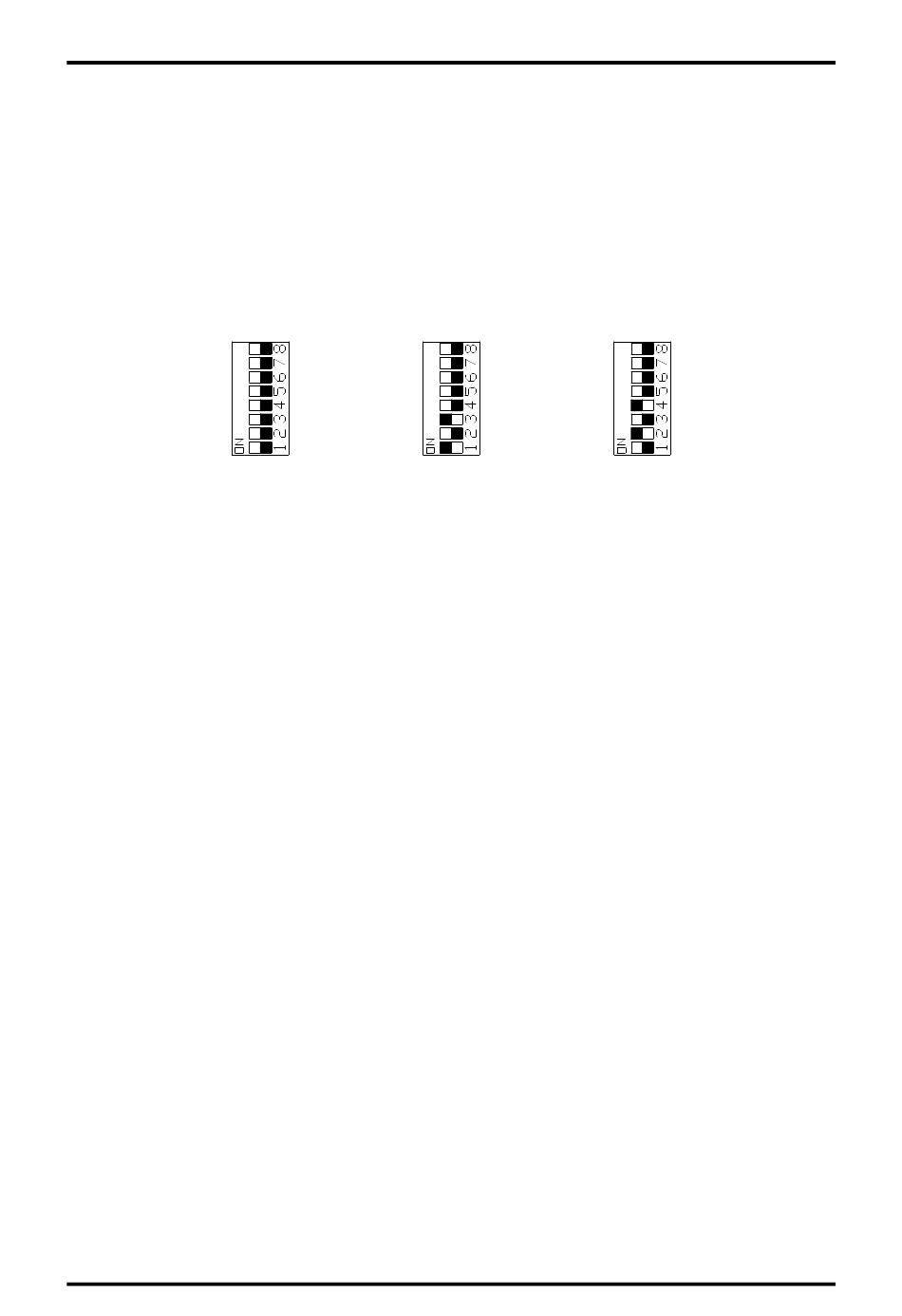

Beispiel:
Kachel Nummer 0
3.1.1.2. DIP Schalter S1
3.1.1.2.1. DIP Schalter S1, Schalter 1
Über den Schalter 1 des DIP Schalter S1 wird die Master - Slave - Einstellung bestimmt. Für den
Master - Betrieb muß dieser Schalter auf "ON" (Standard) gestellt sein. Für den Slave - Betrieb muß er
auf "OFF" gestellt werden. Diese Funktion ist notwendig zur Weitergabe des Istwertes im Mehrachsen-
betrieb. Der Master erfaßt in diesem Fall den Istwert mit seinem Wegmeßsystem und reicht diesen
über das externe Interface an den Slave weiter. Für den Einzelbetrieb des CamCon DC115 muß der
DIP Schalter immer auf "ON" gestellt sein.
Hinweis:
Für den Master - Slave - Betrieb wird ein speziell programmierter IC U24 benötigt.
3.1.1.2.2. DIP Schalter S1, Schalter 2
Wird der Schalter 2 auf "OFF" gestellt, so ist der Zugriff auf die Kachel durch den S5 BUS gesperrt.
Dieser Schalter muß darum für die Kommunikation mit der S5 immer auf "ON" gestellt sein.
3.1.1.2.3. DIP Schalter S1, Schalter 3
Wird der Schalter 3 auf "ON" gestellt, so wird im Stop-Betrieb der S5 die CamCon DC115 Baugruppe
durch einen Hardware Reset angehalten. Standardmäßig erzeugt die Baugruppe ihren Reset selbst.
Dieser DIP Schalter ist Werksseitig auf "OFF" eingestellt.
3.1.1.2.4. DIP Schalter S1, Schalter 4
Wird der Schalter 4 auf "ON" gestellt, so wird der Hardware Reset der S5 auch als Hardware Reset
der
CamCon DC115 Baugruppe verwendet. Standardmäßig erzeugt die Baugruppe ihren Reset
selbst. Dieser DIP Schalter ist Werksseitig auf "OFF" eingestellt.
Achtung:
Da die Kacheladresse durch das CamCon DC115 initialisiert werden muß, muß der
Zugriff auf die Kachel durch die S5 verzögert werden, da sonst ein Quittungsverzug
beim Zugriff auf die noch nicht initialisierte Kachel auftritt.
Ausgabe: Jun. 02
Kachel Nummer 5
Digitales Nockenschaltwerk
CamCon DC115
Kachel Nummer 10
Seite: 15
