8.4.1.2. Die Istwert - Hysterese

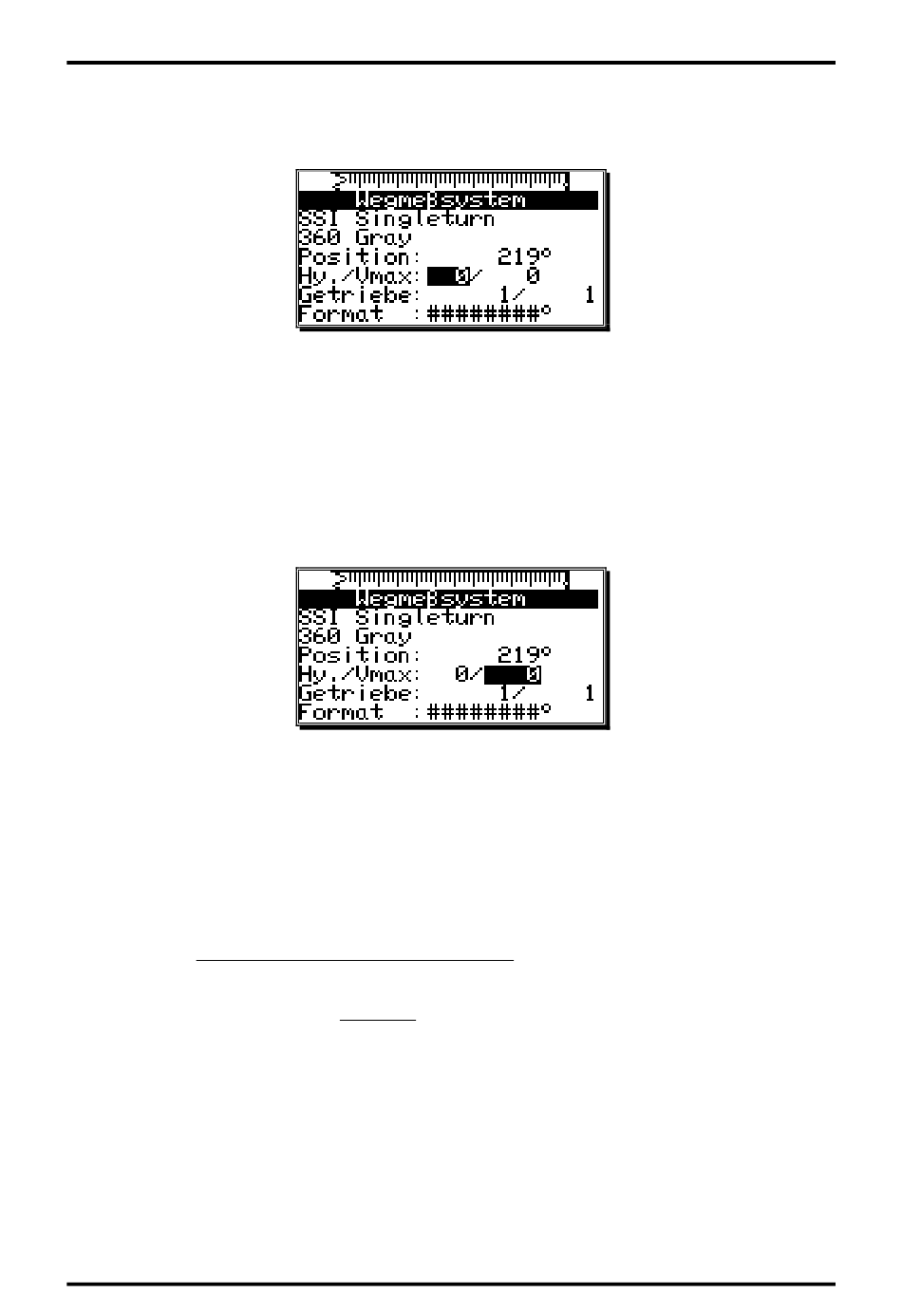

Im Menüpunkt "Hy." wird die Istwert - Hysterese eingegeben.
Dieser Wert wird benötigt, um das Flattern der Ausgänge bei unruhiger Istwerterfassung zu
unterdrücken. Der genaue Wert kann nur durch Versuche ermittelt werden, er muß jedoch so klein wie
möglich oder immer 0 sein. Die Hysterese kann zwischen 0 und maximal 1/4 der Gesamtauflösung
eingestellt werden, sie kann jedoch maximal nur bis 125 Impulse groß sein.
8.4.1.3. Wegmeßsystemüberwachung
Im Menüpunkt "Vmax" wird der zulässige Istwertsprung je Zyklus des CamCon eingegeben. Hierdurch
kann eine Überwachung des Wegmeßsystems erreicht werden.
Der einzugebende Wert wird errechnet aus der Istzykluszeit des CamCon, der physikalischen
Auflösung des Wegmeßsystems und der Geschwindigkeit der Maschine.
Hinweis:
Die Auflösung muß als physikalische Größe eingesetzt werden. Wird z.B. ein
Wegmeßsystem mit 4096 Impulse eingesetzt und durch das Getriebe (3600/4096) der
angezeigte Wert auf 3600 Impule umgerechnet, muß in die Formel als Auflösung 4096
eingesetzt werden.
Beispiel: Zykluszeit = 0.5ms / Auflösung = 360 / Geschwindigkeit der Maschine = 180 min -1 .
Auflösung * Geschwindigkeit der Maschine
Wert =
Das Ergebnis wird aufgerundet und im Feld Vmax eingetragen.
Erfaßt das CamCon nun einen Istwertsprung von mehr als 6 Impulsen, so wird eine Fehlermeldung
"Ist-Err:5" erzeugt.
Wird eine Null in diesem Menüpunkt eingetragen, so ist die Überwachung ausgeschaltet. Der
Maximalwert beträgt 9999 Impulse.
Ausgabe: Jun. 02
60 * 1000
360 * 180
60 * 1000 * 0.5 + 5 = 5.54 ≈ 6
Digitales Nockenschaltwerk
CamCon DC115
* Zykluszeit + Sicherheitsreserve
Seite: 49
