Digitronic
Automationsanlagen GmbH
8.5.3.3. Analogausgänge
Die elektronischen Nockenschaltwerke der CamCon Serie sind in der Lage über die im CamCon
DC40/50/51 (optional) oder im CamCon DC115 (standardmäßig) integrierte Analogausgänge die
Geschwindigkeit, die Position oder auch Nockenwerte als Analogsignale auszugeben.
Hinweis:
Bei CamCon DC16, DC90 und DC300 Geräten können Analogausgänge nur durch die
Anschaltung eines CamCon DAC16 Digital - Analog - Wandlers am externen Interface
verwendet werden.
8.5.3.3.1. Integrierte Analogausgänge freigeben
Zur Zeit stehen am CamCon DC40/50/51 (optional) und am CamCon DC115 (standardmäßig)

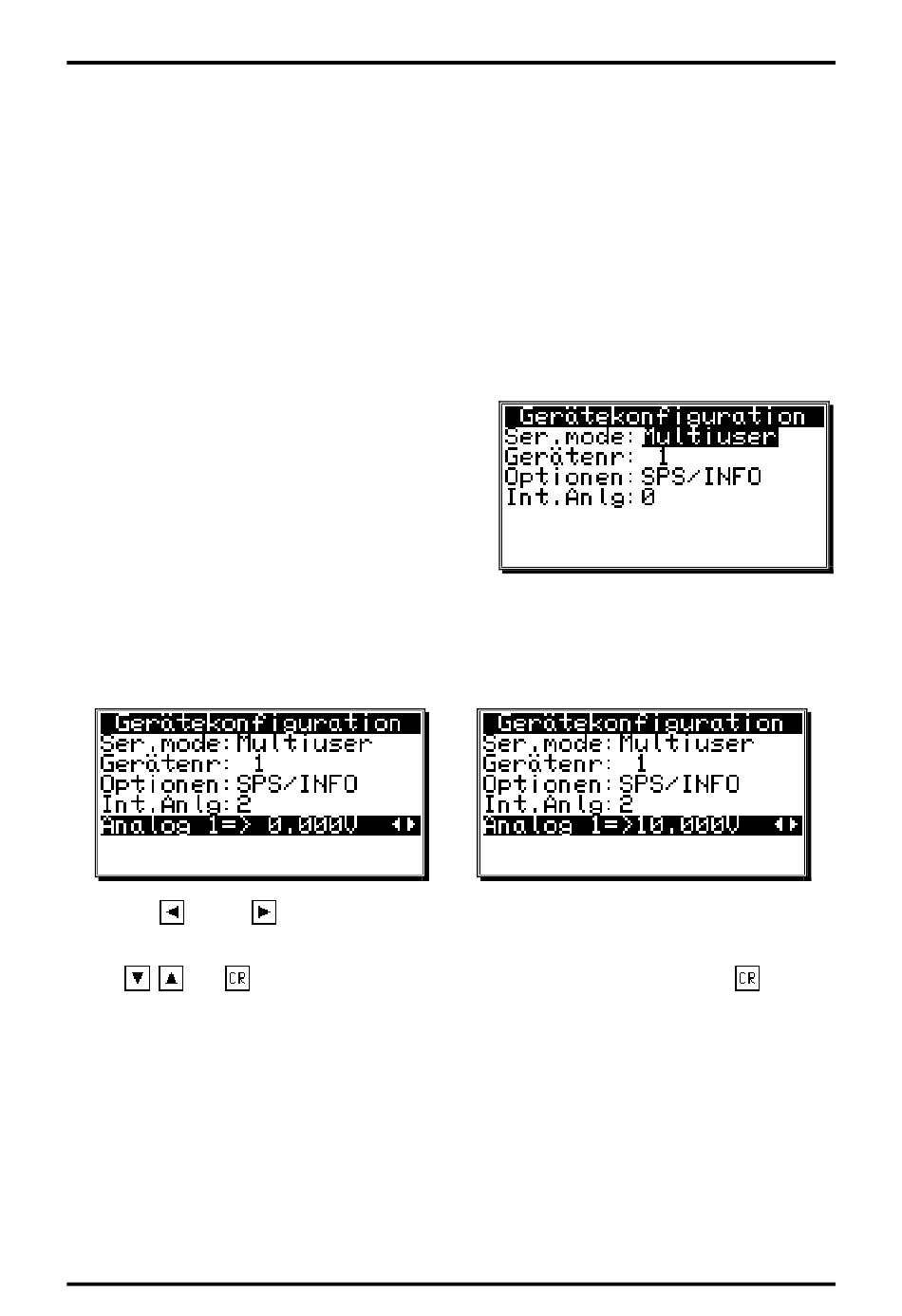

integrierte Analogausgänge zur Verfügung. Durch Eintragen der Anzahl dieser im Menüpunkt
"Int.Anlg" werden sie freigegeben. Möglich ist eine Zahl von 0,1 und 2. Eine 0 bedeutet die integrierte
Ausgänge sind abgeschaltet.
Hinweis: Bei CamCon DC16, 90 und DC300 ist hier
keine Eingabe möglich.
Wurde eine Anzahl größer 0 eingegeben, so erscheint
unter dem Menüpunkt "Int.Anlg" nun eine Zeile zur
Justage.
8.5.3.3.2. Integrierte Analogausgänge justieren
Die integrierten analogen Ausgänge des CamCon müssen von Zeit zu Zeit oder nach der erstmaligen
Freigabe abgeglichen werden. Eingestellt werden der Offset und die Verstärkung. Die maximale
analoge Ausgangsspannung beträgt ±10V bei einer Auflösung von 8Bit. Sollten Sie einen kleineren
Spannungsbereich wünschen, können Sie die Maximalspannung über den Verstärkungsfaktor
begrenzen.
Offset Ausgang 1
Mit
den
und
Analogausgangsspannung die Verstärkung und der Offset eingestellt. Vom Analogausgang 1 zum
Analogausgang 2 und zum Umschalten zwischen Offset und Verstärkungsfaktor betätigen Sie die
Tasten
,
oder
Eingabe beendet und das Menü verlassen.
Sehen Sie auch die Kapitel "8.4.5.6. Der analoge Geschwindigkeitsausgang" auf Seite 62, Kapitel
"8.3.16. Analoge Nocken programmieren" auf Seite 46 und Kapitel "8.4.5.7. Die analogen Nocken
konfigurieren" auf Seite 62.
Hinweis:
Eine Anpassung der Geschwindigkeitsanzeige über den Verstärkungsabgleich ist nicht
empfehlenswert.
8.5.3.3.3. Externe Analogausgänge
Zusätzliche externe Analogausgänge können durch ein CamCon DAC16 Digital - Analog - Wandler -
Modul am externen Interface des CamCons angeschaltet werden.
Ausgabe: Jun. 02
Tasten
wird
durch
. Sind alle 4 Abgleichvorgänge durchgeführt worden, wird mit der
Digitales Nockenschaltwerk
Verstärkungsfaktor Ausgang 1
dauerhaftes
Betätigen
CamCon DC115
und
Messen
der
Taste die
Seite: 73
