8.3.15. Beispiele zur Nockenprogrammierung

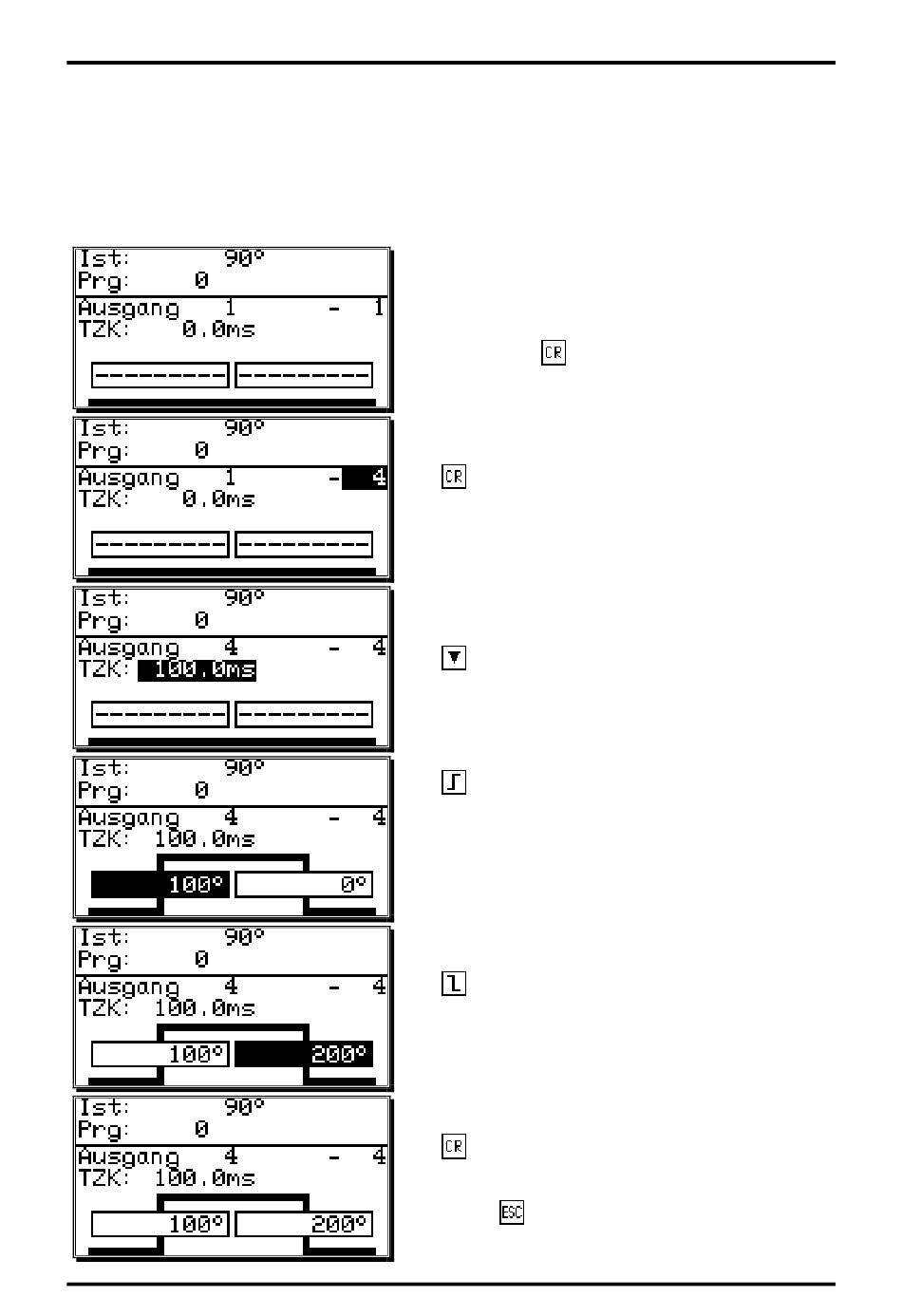

8.3.15.1. Ersten Nocken programmieren
Aufgabe:
Nach
einer
Systeminitialisierung soll ein Nocken für Ausgang 4 von 100° bis 200° mit einer Totzeitkompensation
von 100ms programmiert werden.
Ausgabe: Jun. 02
Gesamtlöschung
des
Lösung:
1.
Wählen
"Programmierung"
2.
Geben Sie Ihre Schlüsselnummer ein, und betätigen
Sie
Programmiermenü.
3.
4.
Totzeitkompensation.
5.
Mit den numerischen Tasten "1000" eingeben.
6.
einzugeben, der Cursor springt auf das Eingabefeld
für den Nockeneinschaltpunkt; gleichzeitig blinkt ein
stilisierter Nocken auf.
7.
Mit den numerischen Tasten den Wert "100" für den
Nockeneinschaltpunkt eingeben.
8.
Eingabefeld für den Nockenausschaltpunkt.
9.
Mit den numerischen Tasten den Wert "200" für den
Nockenausschaltpunkt eingeben.
10.
erste Nocken ist damit programmiert.
11. Mit der
verlassen.
Digitales Nockenschaltwerk
Programmspeichers
und
Sie
im
Hauptmenü
die
Taste,
Taste betätigen und "4" eingeben.
Taste betätigen, Cursor springt auf das Feld der
Taste betätigen, um Nockeneinschaltpunkt
Taste betätigen der Cursor springt auf das
Taste betätigen, um Eingabe zu bestätigen, der
Taste können Sie dieses Menü jederzeit
CamCon DC115
einer
erfolgreichen
den
Punkt
es
erscheint
das
Seite: 43
