Digitales Nockenschaltwerk
CamCon DC115

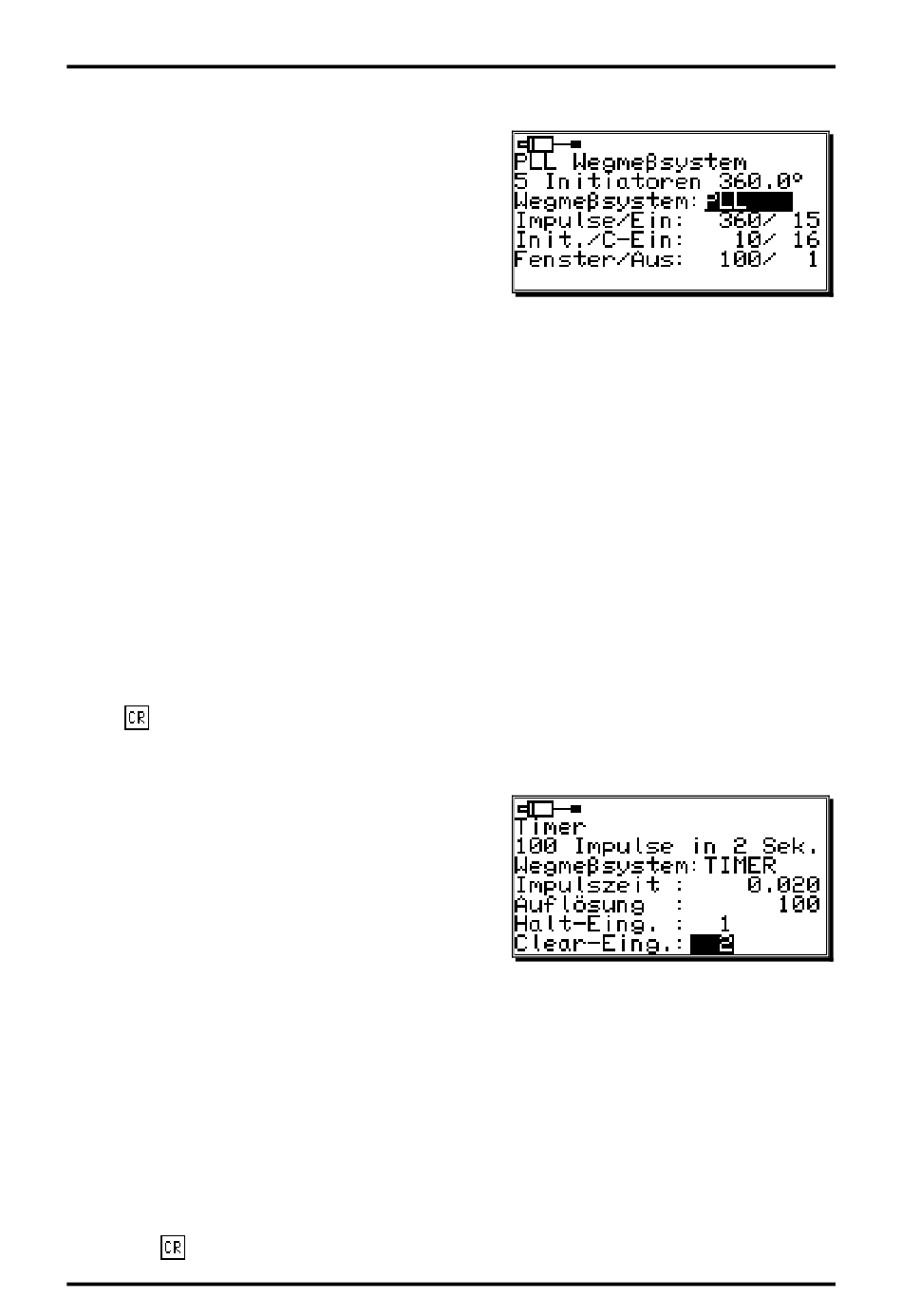

8.4.1.6.5. PLL-Wegmeßsystem
Falls Sie im Sonder - Wegmeßsystemmenü in der
Eingabe Wegmeßsystem die Auswahl "PLL" getroffen
haben, wird folgendes Menü aufgebaut:
Das PLL Wegmeßsystem (Phase - Lock - Loop) ermittelt
den Weg aus zeitlicher Interpolation eines einzigen
Meßimpulses. Haben Sie z.B. an einen Drehteller einen
Initiator angebracht und möchten die aktuelle Position bei
konstanter Geschwindigkeit ermitteln, ohne ein weiteres
Wegmeßsystem
anzubringen,
Wegmeßsystem die richtige Wahl.
1.
Geben Sie zunächst die Anzahl der Schritte von Initiatorimpuls zu Initiatorimpuls ein.
2.
Nun geben Sie den Eingang des Initiatorimpulses an.
(bei einem CamCon DC115 immer Eingang 1)
3.
Geben Sie nun die Anzahl der Initiatorimpulse pro Gesamtumdrehung ein.
4.
Nun geben Sie den Eingang des Clear Impulses an.
Mit dem PLL - Wegmeßsystem haben Sie die Möglichkeit, mehrere Initiatoren pro
Gesamtumdrehung einzubauen. Um nun einen Nullpunkt zu erhalten, benötigen Sie zusätzlich
noch einen Nullinitiator, der an den hier angegebenen Eingang angeschlossen werden kann.
Wollen Sie keinen Nullinitiator einsetzen, geben Sie hier lediglich eine "0" ein.
(bei einem CamCon DC115 immer Eingang 2)
5.
Dann geben Sie das Synchronfenster ein.
Wird ein Schrittfehler ermittelt, der größer ist als der hier angegebene Wert, so geht das System
in den Asynchronmodus.
6.
Geben sie nun zu dem Synchronfenster den Ausgang an, der Ihnen den Synchronzustand
signalisiert. Wollen Sie keinen Ausgang für die Signalisierung des Synchronzustandes, geben Sie
hier lediglich eine "0" ein. Der Ausgang wird aktiv, wenn sich das PLL Wegmeßsystem im
Synchronmodus befindet.
Mit der
Taste bestätigen Sie die Eingaben und verlassen dieses Menü.
8.4.1.6.6. Timer-Wegsimulation (Zeitgeber)
Haben Sie im Sonder - Wegmeßsystemmenü die
Auswahl "TIMER" getroffen, so wird folgendes Menü
aufgebaut:
Die
Timer-Wegsimulation
Wegmeßsystem, also auf Zeitbasis, Wege oder Zeit-
Istwerte zu erzeugen. Das Nockenschaltwerk verhält sich
dann vergleichbar wie eine Waschmaschinensteuerung.
1.
Geben Sie zunächst die Zeitverzögerung zwischen
den einzelnen Schritten ein. CamCon hat als feinste Auflösung 1ms.
Als Beispiel wählen wir 20ms.
2.
Geben Sie nun die Gesamtanzahl der Schritte ein.
In unserem Beispiel sollen das 100 Schritte sein. Es wird sich also der ganze Vorgang nach
2 Sekunden wiederholen (20 ms x 100 Schritte = 2 Sekunden).
3.
Nun geben Sie den Eingang für das "Halt"-Signal an.
Hiermit kann das Zeitgebersystem freigegeben werden. Ein high Signal an diesem Eingang läßt
den Timer laufen, ein low Signal an diesem Eingang hält den Timer an. Wollen Sie keinen Halt-
Eingang, so geben Sie hier lediglich eine "0" ein.
4.
Schließlich geben Sie den Eingang für das Clear Signal an.
Hiermit kann das Zeitgebersystem auf 0 gesetzt werden. Ein high Signal an diesem Eingang läßt
den Timer auf "0" stehen. Wollen Sie keinen Clear-Eingang, so geben Sie hier lediglich eine "0"
ein.
5.
Mit der
Taste bestätigen Sie die Eingaben und verlassen dieses Menü.
Seite: 54
so
ist
das
PLL-
ermöglicht
es
ohne
Digitronic
Automationsanlagen GmbH
Ausgabe: Jun. 02
