8.4.5.8. Der analoge Positionsausgang
Der analoge Positionsausgang des CamCon wird durch die Eingabe einer analogen Nocke
programmiert. Hierzu wird eine analoge Nocke programmiert die bei einem Istwert von 0 Grad -10V
und bei einem Istwert von 359 Grad +10V Spannung ausgibt (sehen Sie hierzu das Kapitel "8.3.16.
Analoge Nocken programmieren" auf Seite 46).
8.4.6. Systemausbau

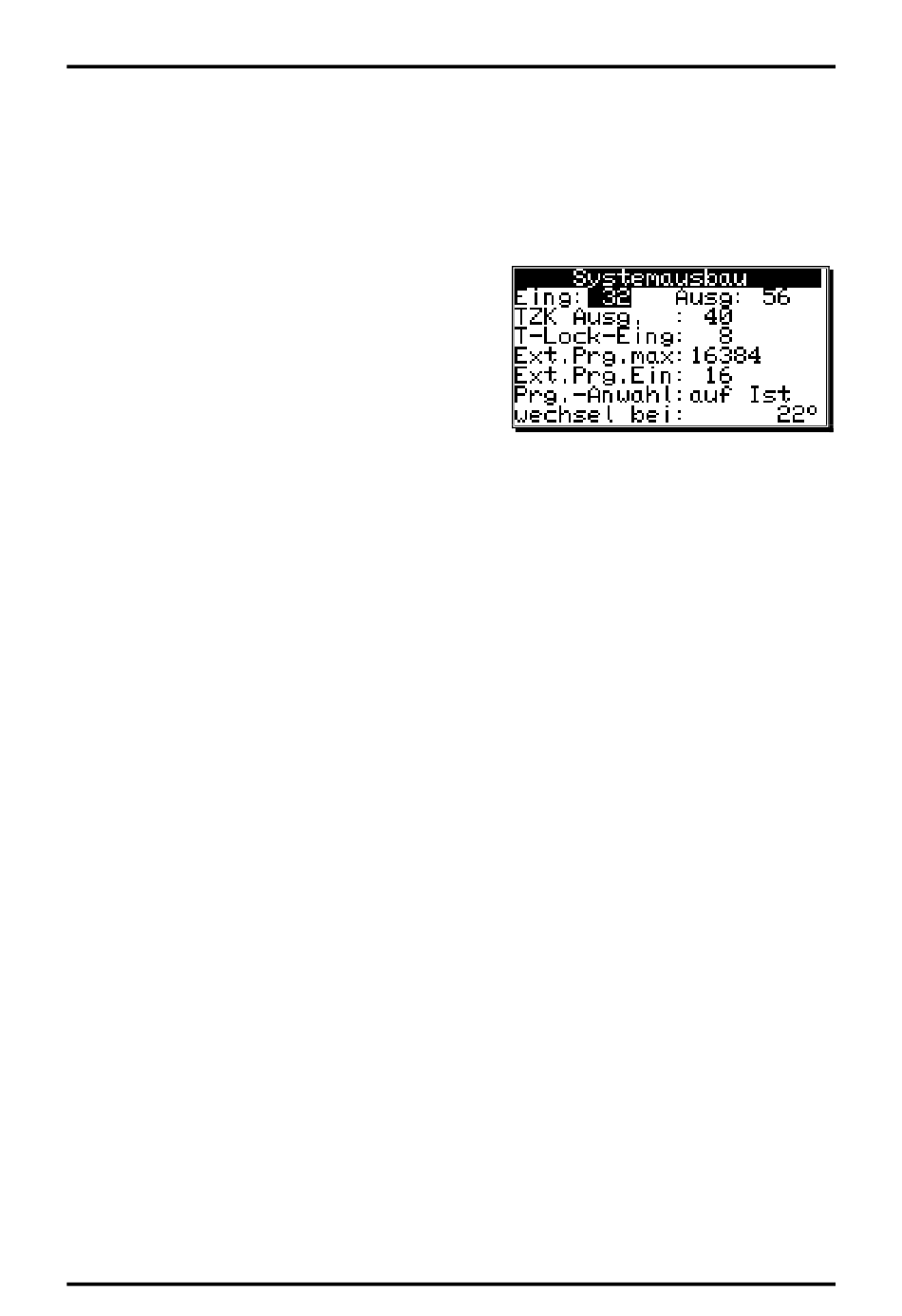

Haben Sie den Menüpunkt "Systemausbau" angewählt,
so
erscheint
auf
dem
Bildschirm
das
Systemausbaumenü:
8.4.6.1. Einstellung der Eingänge
Hier können Sie die Anzahl der für CamCon zur
Verfügung stehenden Eingänge eintragen. Die Anzahl
der Eingänge sollte immer exakt der Anzahl der elektrischen Eingänge betragen, da die
Kurzschlußerkennung des CamCon auf die Anzahl der Eingänge reagiert.
8.4.6.2. Einstellung der Ausgänge
Hier können Sie die Anzahl der für das CamCon zur Verfügung stehenden Ausgänge eintragen. Die
Anzahl der Ausgänge sollte maximal die Anzahl der elektrischen Ausgänge betragen, da sonst unnötig
Speicherplatz und Zykluszeit verschenkt wird. Wollen Sie eine Istwert - oder Geschwindigkeitsausgabe
an den Ausgängen nutzen, so müssen Sie die Ausgangsanzahl um die entsprechende Anzahl von Bits
verringern. Sehen Sie hierzu die Kapitel "8.4.5.2. Die Istwertausgabe" auf Seite 61 und "8.4.5.6. Der
analoge Geschwindigkeitsausgang" auf Seite 62.
8.4.6.3. Einstellung der Totzeitausgänge
Hier können Sie die Anzahl der für CamCon zur Verfügung stehenden totzeitkompensierbaren
Ausgänge eintragen. Die Anzahl der Ausgänge sollte maximal die Anzahl der unbedingt notwendigen
Ausgänge betragen, da sonst unnötig Speicherplatz und Zykluszeit verschenkt wird.
8.4.6.4. Einstellung der externen Programmierverriegelung
Ein Signal (+24V DC) an der hier eingegebenen Eingangsnummer führt zur Sperrung der
Programmierung. Es ist nun nicht mehr möglich das Gerät zu initialisieren oder zu programmieren.
Wird diese Nummer auf "0" gesetzt, so ist die Blockierung ausgeschaltet.
8.4.6.5. Einstellung der externen Programmanwahl
CamCon bietet Ihnen die Möglichkeit, über Eingänge die gewünschte Programmnummer extern
anzuwählen. Hierzu wird die Anzahl der extern anwählbaren Programme eingegeben und damit
gleichzeitig festgelegt, wieviel Eingänge (Bit) verwendet werden müssen. Als Übernahmeimpuls wird
nun ein Eingang festgelegt der so gewählt sein muß, daß noch genug freie Eingänge zum Anlegen der
Programmnummer zur Verfügung stehen. Die Programmnummer wird als binäre Zahl an den
Eingängen nach dem Übernahmeimpuls angelegt, wobei das niederwertigste Bit der Eingang nach
dem Übernahmeimpuls ist. Dadurch sind die Eingänge der Programmanwahl frei verschiebbar. Mit
einem 24 Volt Impuls am Eingang des Übernahmeimpulses wird die angelegte Programmnummer
angewählt. Dieser Impuls darf erst 20 ms nach der Programmnummer angelegt werden und muß
mindestens 100 ms lang sein.
