8.4.1.4. Das elektronische Getriebe

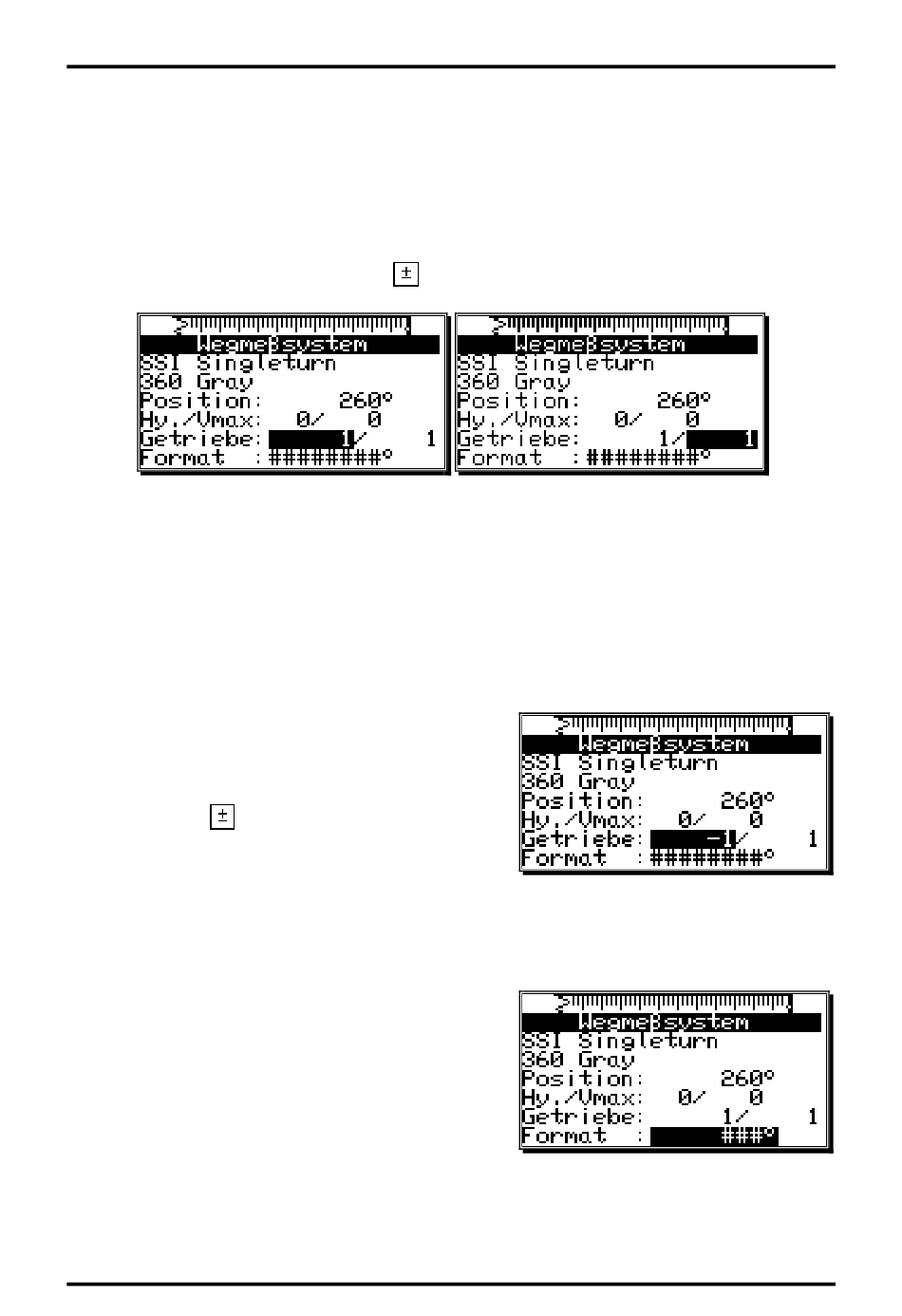

Im Menüpunkt "Wegmeßsystem" kann ein Faktor für eine Meßbereichstransformation eingegeben
werden. Dadurch wird der physikalische Meßbereich z.B. eines Dreh - Winkelcodierers in einen neuen,
für den Anwender effektiv sichtbaren Meßbereich umgewandelt. Standardmäßig wird eine
Übersetzung von 1:1 eingestellt. Der erste Wert stellt hier den Multiplikator für den Istwert dar,
während der zweite Wert den Divisor angibt, durch welchen das Ergebnis der vorigen Multiplikation
geteilt wird. Das Gesamtergebnis dieser Rechenoperation ist dann der Anzeigewert. Ein negativer
Wert im Feld des Multiplikators ändert die Zählrichtung des Wegmeßsystems. Hierzu betätigen Sie
während der Eingabe des Multiplikators die
Beispiel:
Bei einer vollen Umdrehung eines Dreh - Winkelcodierers mit 360 Schritten pro
Umdrehung verfährt eine Maschine um 1000mm.
Wenn die Anzeige der Position nun nicht mehr in Winkelgraden, sondern in mm erfolgen
soll, müssen Sie das Getriebe auf den Faktor 1000 / 360 einstellen. Die Anzeige wird sich
dann jedoch nicht mehr in 1er-Schritten ändern, da die Auflösung unbeeinflußt bleibt.
Wählt man z.B. 100 / 360 , so wird der Istwert auf einen Verfahrbereich von 100
heruntergerechnet. Die Positionsanzeige erfolgt dann in cm, wobei eine Gleitkommadar-
stellung jedoch nicht möglich ist.
8.4.1.4.1. Die elektronische Drehrichtungsumschaltung
Die
Zählrichtung
des
Multiplikator
des
elektronischen
Änderung des Vorzeichens festgelegt.
Hierzu
betätigen
Sie
Multiplikators die
"8.4.1.4. Das elektronische Getriebe".
8.4.1.5. Das Anzeigeformat des Istwertes
In diesem Menüpunkt können Sie das Format für die Istwertanzeige festlegen.
Die 3 Doppelkreuze sind Platzhalter für den Zahlenwert
der Anzeige. Auf den restlichen Stellen können Sie
zusätzliche Angaben und die Einheit des Meßwertes
angeben, z.B. mm, cm oder inch bei linearen Systemen.
Sehen Sie hierzu Kapitel "6.4. Texteingabe" auf Seite 31.
Möchten Sie, daß z.B. ein Dezimalpunkt dargestellt wird,
so können Sie zwischen die Doppelkreuze einen
Dezimalpunkt einfügen (z.B.: ###.#mm).
Seite: 50
