Digitales Nockenschaltwerk
CamCon DC115
8. Bedienung des CamCon

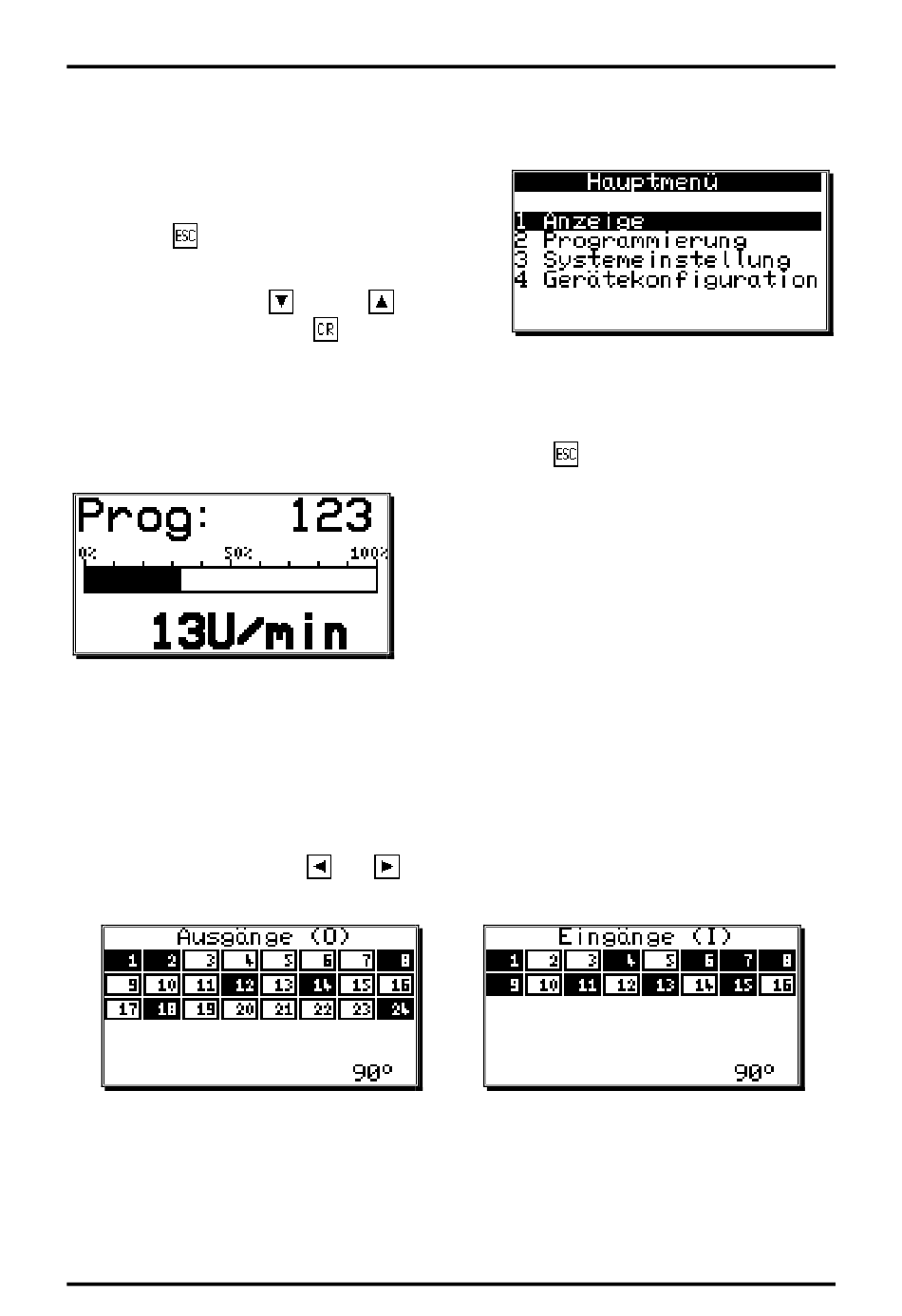

8.1. Das Hauptmenü
Ausgangspunkt der Bedienung ist das Hauptmenü. Egal
in welchem Programmierzustand Sie sich befinden,
erreichen Sie das Hauptmenü durch mehrmaliges
Betätigen der
Taste
Durch das Betätigen der entsprechenden Ziffer oder
mittels
Anwahl
per
anschließendem Betätigen der
die einzelnen Untermenüs.
8.2. Die Standardanzeige
Die Anzeige für den normalen Betrieb des Nockenschaltwerks erreichen Sie über den
Hauptmenüpunkt "Anzeige" oder durch das Betätigen der Taste
negative Drehrichtung durch das Minuszeichen vor dem Anzeigewert dargestellt wird.
Die Definition der Geschwindigkeitsanzeige erfolgt im Menü Systemeinstellung. Hier kann z.B. das
automatische Umschalten der Anzeige, durch Ändern der Anzeigeart, verhindert werden. Sehen Sie
hierzu Kapitel "8.4.3. Die Geschwindigkeitsanpassung" auf Seite 58.
8.2.1. Umschalten der Anzeige
Wenn Sie während des Betriebs Statusinformationen über die Ein- und Ausgänge erhalten wollen,
können Sie die Anzeige mit der
die Schaltzustände der einzelnen Aus - oder Eingänge:
Ausgangs Anzeige
Sobald ein Ein- oder Ausgang aktiv ist, wird sein Feld in dieser Anzeige schwarz unterlegt.
Im unteren Bereich der Anzeige wird wiederum die aktuelle Istposition, bzw. bei schnellerer Bewegung
die absolute Geschwindigkeit dargestellt.
Seite: 34
und
Tasten
mit
Taste erreichen Sie
Im Anzeigemenü (Standardanzeige) wird die aktive
Programmnummer, die relative Geschwindigkeit als
Balkenanzeige, sowie die aktuelle Istposition, bzw. die
absolute Geschwindigkeit als Zahlenwert dargestellt.
Versetzt
man
Bewegung, wird im Bildschirm zunächst die jeweilige
Istposition angezeigt. Bei zunehmender Geschwindigkeit
schaltet das Gerät, bei Überschreitung von 5% der
eingestellten Endgeschwindigkeit, den Bildschirm um und
zeigt die aktuelle Geschwindigkeit an, wobei eine
oder
Taste umschalten. Es erscheint dann eine Übersicht über
Automationsanlagen GmbH
vom Hauptmenü aus.
das
Wegmeßsystem
Eingangs Anzeige
Ausgabe: Jun. 02
Digitronic
in
langsame
