Digitronic
Automationsanlagen GmbH
5.2. Das Wegmeßsystem
Das Wegmeßsystem dient der Erfassung der für das Nockenschaltwerk notwendigen Istwerte
(Positionen).
An das CamCon können die verschiedensten Wegmeßsysteme angeschlossen werden:
Sehen Sie hierzu auch Kapitel "5. Elektrische Anschlüsse" auf Seite 20 und zur Anpassung des
Wegmeßsystems an die Software des CamCon´s beachten Sie bitte auch Kapitel "8.4.1.
Wegmeßsystem" auf Seite 48.
Hinweis:
Beachten Sie bitte auch das Handbuch zu Ihrem Wegmeßsystem.

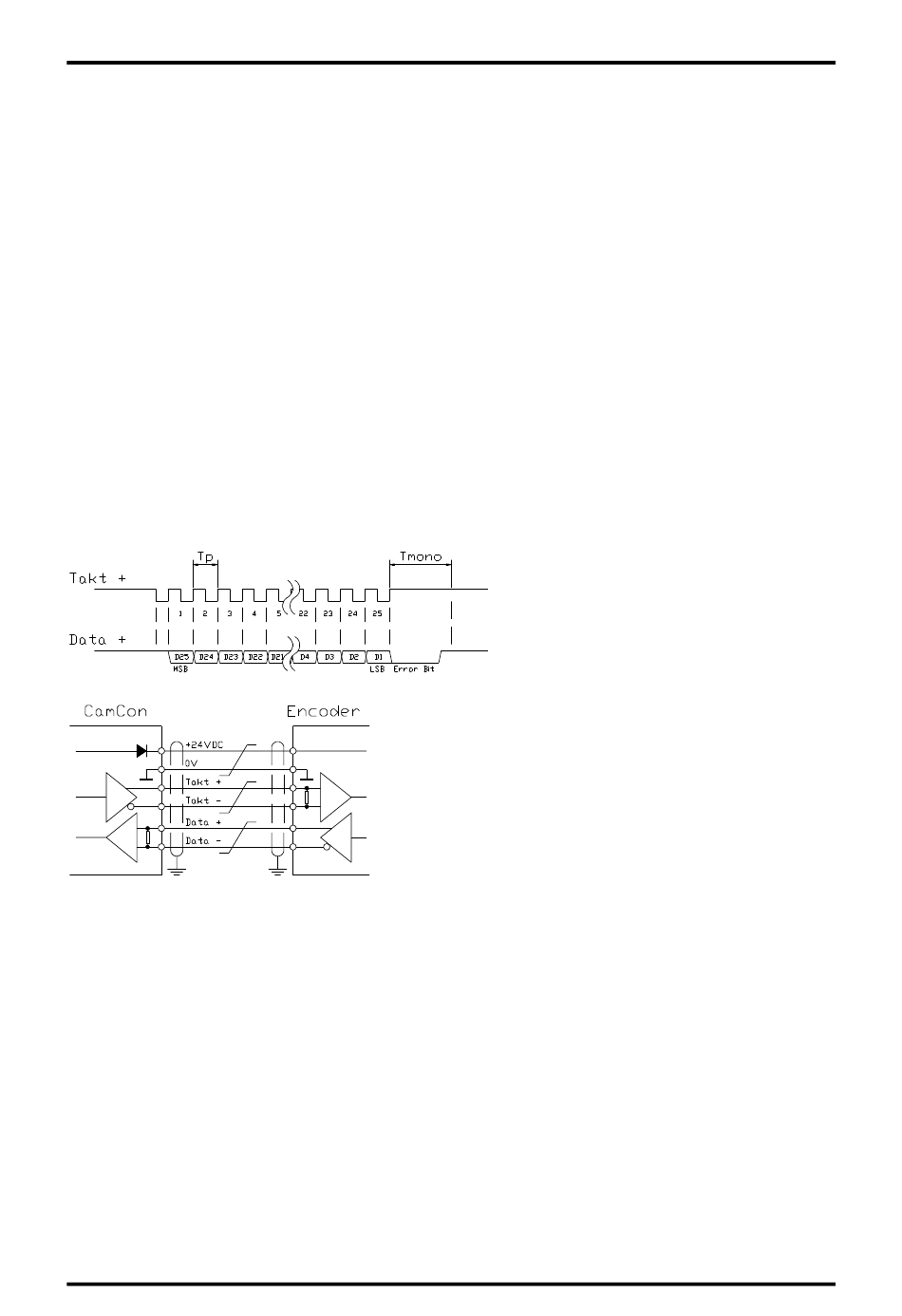

5.2.1. SSI Wegmeßsystemeingang
Systeme mit seriell synchroner Interface = SSI. Die SSI - Schnittstelle ist eine in der Industrie weit
verbreitete Schnittstelle für absolute Singel - und Multiturn Winkelcodierer. Das CamCon versorgt bei
dieser Schnittstelle das Wegmeßsystem mit 24Volt. Zum Auslesen der Daten sendet das CamCon ein
Taktsignal (Clock) mit RS422 Pegel an das Wegmeßsystem. Dieses antwortet synchron mit der
Ausgabe (Data) der Position im Graycode. Die Frequenz des Taktsignals ist abhängig von der Länge
des Kabels zum Meßsystem und kann im CamCon eingestellt werden.
Hinweis: Das Datenprotokoll entspricht der Stegmann SSI Norm.
5.2.2. Paralleler Wegmeßsystemeingang
Systeme mit parallelen 24V Datenleitungen.
z.B. Singelturn - Winkelcodierer oder durch Wandler mit parallelem Datenausgang.
Hier wird an den freien Eingängen des CamCon ein gray oder binär codierter Wert angelegt, der als
Istwert eingelesen wird. Da die Anschlußkabel jedoch recht teuer sind und die EMV - Verträglichkeit
beschränkt ist, wird dieser Schnittstellentyp in der Industrie nur noch selten eingesetzt.
Hinweis:
Da bei dem CamCon DC16, DC115 und CamCon DC300 die Ausgänge teilweise parallel
zu den Eingängen geschaltet sind, dürfen diese auf keinen Fall programmiert werden
wodurch sich die Anzahl der zur Verfügung stehenden Ausgänge reduziert.
Achtung:
Das Einlesen eines binär codierten Wertes am CamCon ist nur nach Rücksprache mit der
Service Abt. der Firma Digitronic zulässig.
Ausgabe: Jun. 02
Tp
Tmono
Beachten Sie:
Verwenden
Sie
ein
Anschlußkabel. Verlegen Sie das Kabel nicht parallel zu
Starkstromkabeln. Legen Sie, wenn möglich die
Abschirmung auf beiden Seiten auf.
Digitales Nockenschaltwerk
CamCon DC115
= Taktimpuls
maximal 1MHz bis minimal
66kHz. (über die Kabellänge
einstellbar)
= Monoflopzeit 25µs
abgeschirmtes,
paarig
verseiltes
Seite: 25
