Digitales Nockenschaltwerk
Digitronic
CamCon DC115
Automationsanlagen GmbH
8.3. Nockenprogrammierung
Um zur eigentlichen Nockenprogrammierung zu gelangen, wählen Sie im Hauptmenü den Punkt

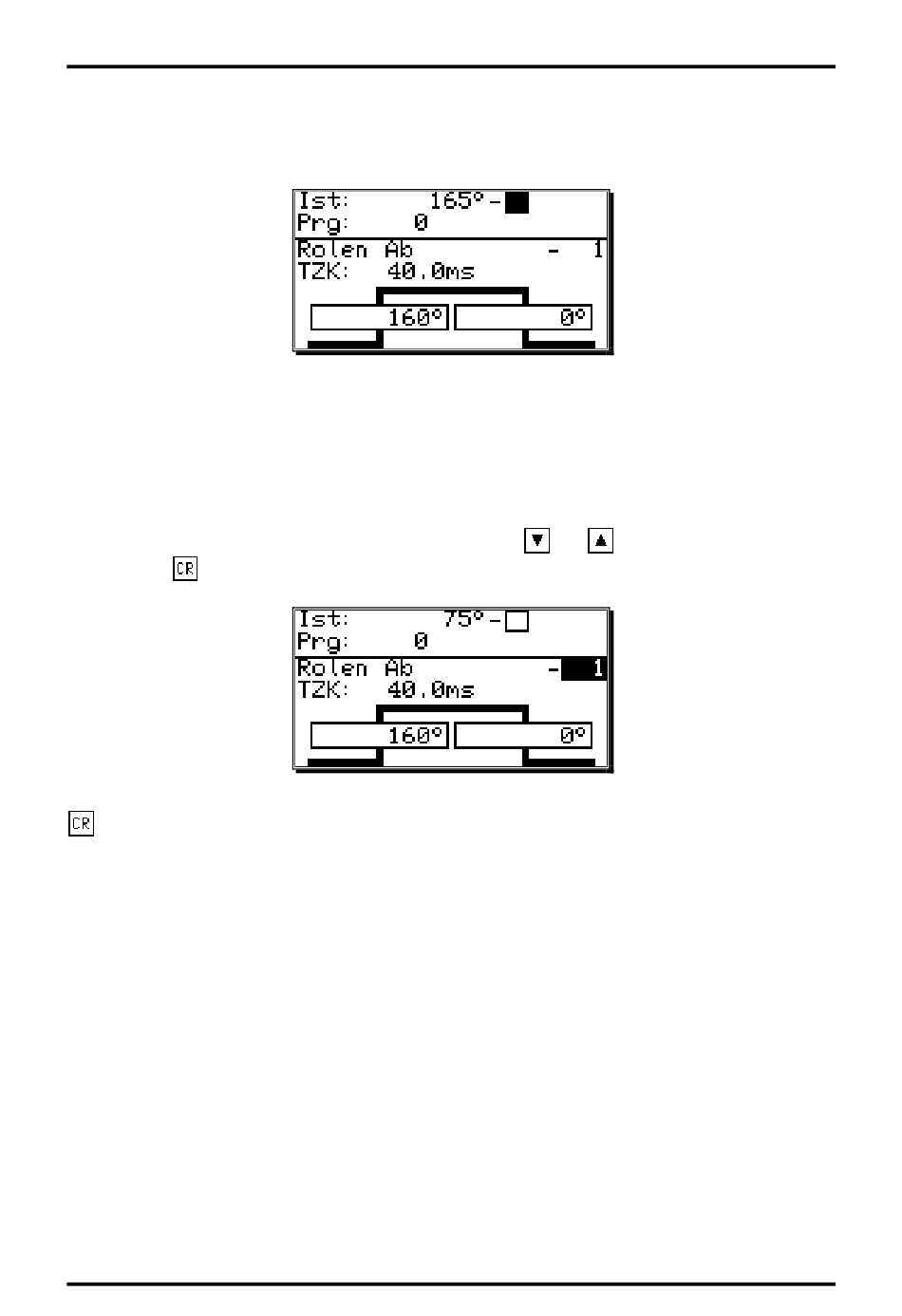

"Programmierung". Es erscheint auf dem Bildschirm das Programmiermenü:
Hier wird im oberen Bereich die aktuelle Istposition, der Schaltzustand des angewählten Ausgangs
sowie das momentan gewählte Programm angezeigt, während im unteren Teil der Anzeige ein
Ausgang mit programmierten Nocken und deren Ein- und Ausschaltpunkten dargestellt ist. Wird zwei
Minuten lang keine Eingabe in diesem Modus durchgeführt, wechselt CamCon aus Sicherheitsgründen
automatisch wieder in das Hauptmenü.
8.3.1. Ausgang zur Programmierung anwählen
Sie können den gewünschten Ausgang durch Betätigen der
und
Tasten anwählen oder durch
Betätigen der
Taste zur Direkteingabe der Ausgangsnummer gelangen.
Mit den numerischen Tasten können sie die Nummer des anzuwählenden Ausgangs eingeben. Mit der
Taste bestätigen Sie die Ausgangsanwahl.
Seite: 36
Ausgabe: Jun. 02
