Digitales Nockenschaltwerk
CamCon DC115
5.1.6.2. Pinbelegung der seriellen RS485 Schnittstelle
DSUB 9 Stiftleiste:
Pin
1,4:
Abschlußwiderstände
Pin
2:
B (-)
Pin
3:
A (+)
Pin
5:
Masse
Pin
6-9:
nicht belegt.
Beachten Sie:
Seite: 22

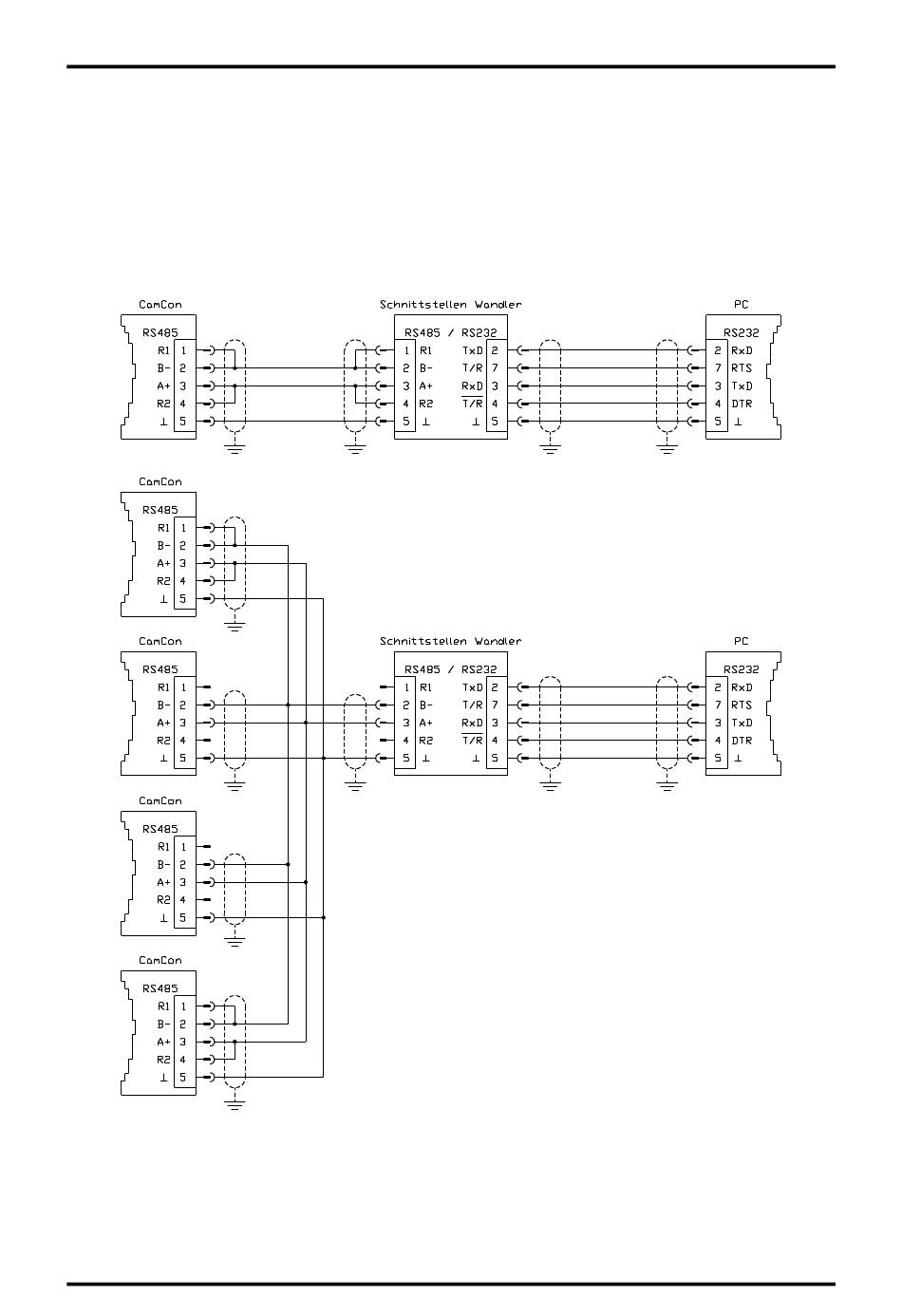

RS485 Schnittstelle für PC-Anschluß oder zur Vernetzung mehrerer Geräte
(max. 1000m Leitungslänge).
Bei der RS485 Schnittstelle müssen im Anschlußstecker für das erste und
letzte Gerät einer vernetzten Kette die Pins 1 und 2, sowie die Pins 3 und 4
gebrückt
werden,
um
abzuschließen. Dazu sind im Gerät an Pin 1 und Pin 4 entsprechende
Abschlußwiderstände angeschlossen.
Automationsanlagen GmbH
die
Daten-
und
Empfangsleitung
Digitronic
einwandfrei
Ausgabe: Jun. 02
