Digitales Nockenschaltwerk
CamCon DC115
8.4.3. Die Geschwindigkeitsanpassung
Haben Sie im Systemeinstellungsmenü den Menüpunkt
"Geschwindigkeit" angewählt, so erscheint auf dem

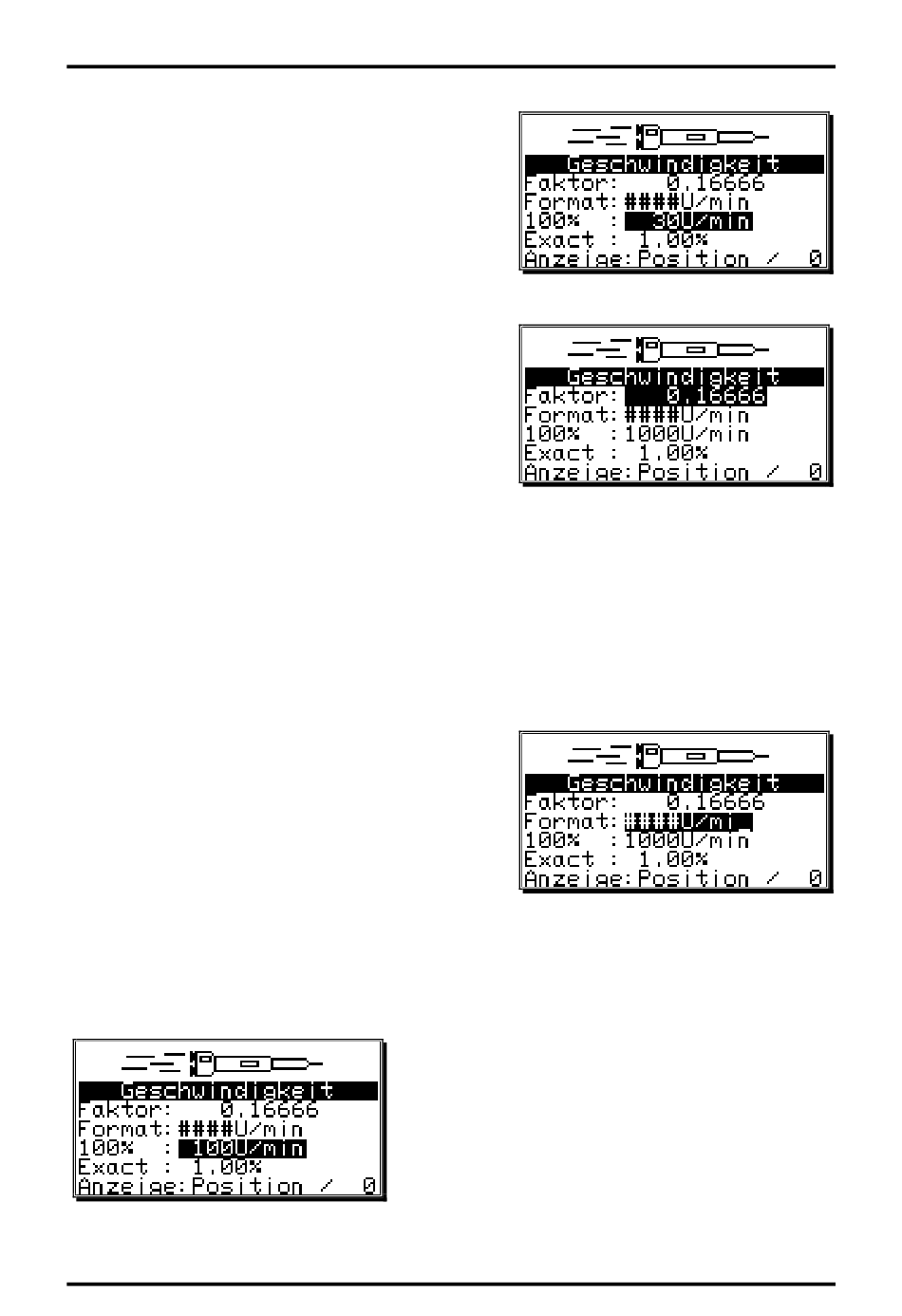

Bildschirm das Menü für die Geschwindigkeitsanpassung:
Es dient dazu, das Gerät optimal an die Drehzahl ihrer
Maschine anzupassen. So können Sie hier z.B. die
angezeigte Geschwindigkeit durch Faktoren verändern
oder durch Dämpfung beruhigen.
8.4.3.1. Der Geschwindigkeitsfaktor
Normalerweise wird mit der Geschwindigkeit die Anzahl
der Inkremente bzw. Impulse pro Sekunde angezeigt, die
das Wegmeßsystem, nach Verrechnung durch das
elektronische Getriebe, ausgibt. Wollen Sie jedoch die
Geschwindigkeit z.B. in U/min. oder in Stückzahl pro
Minute (Stunde) anzeigen lassen, müssen Sie in diesem
Menüpunkt einen Umrechnungsfaktor eingeben.
Beispiel 1: Ein Dreh - Winkelcodierer mit 512 Schritten liefert 512 Inkremente pro Minute, d.h. der
Antrieb läuft mit 1 U/min. CamCon mißt daher 512/60 = 8,533 Inkremente pro Sekunde.
Um nun eine Anzeige in U/min zu erhalten, müssen Sie entsprechend einen Faktor von
1 / 8,533 = 0,1172 eingeben.
Beispiel 2: Ein Dreh - Winkelcodierer mit 360 Schritten liefert 360 Inkremente pro Minute, d.h. der
Antrieb läuft mit 1 U/min. CamCon mißt daher 360/60 = 6 Inkremente pro Sekunde. Um
nun eine Anzeige in U/min zu erhalten, müssen Sie entsprechend einen Faktor von
1 / 6 = 0,16666 eingeben.
Hinweis:
Der Geschwindigkeitsfaktor wird durch die Eingabe im elektronischen Getriebe beeinflußt.
Sehen Sie hierzu auch das Kapitel "8.4.1.4. Das elektronische Getriebe" auf Seite 50.
8.4.3.2. Das Anzeigeformat der Geschwindigkeit
Wenn Sie den Geschwindigkeitsbereich mit dem Faktor
angepaßt haben, können Sie nun das Darstellungsformat
für die Anzeige eingeben. Sehen Sie hierzu Kapitel "6.4.
Texteingabe" auf Seite 31.
Die
Doppelkreuze
sind
Anzeigewert. Wenn der maximale Wert z.B. unter 1000
liegt, also maximal 3 Stellen hat, geben Sie hier nur 3
Doppelkreuze ein. Wenn sie einen Dezimalpunkt in Ihrer Anzeige darstellen wollen, so fügen Sie Ihn
lediglich zwischen die Doppelkreuze ein (z.B.: ###.##).
8.4.3.3. Bereichsanpassung der Geschwindigkeitsanzeige
In diesem Menüpunkt geben Sie die maximale Drehzahl Ihres Antriebes oder die Geschwindigkeit der
Seite: 58
dabei
Platzhalter
für
Bewegung ein. Diese Eingabe dient zur Anpassung der
Geschwindigkeitsanzeige.
Der Wert legt den Endpunkt der Balkenanzeige für die
Geschwindigkeit
dargestellt wird. Seine Länge gibt die Momentandrehzahl
relativ zur eingegebenen Referenzdrehzahl in Prozent an.
Darüber hinaus wird hier auch die Geschwindigkeits-
schwelle eingestellt, bei der die Standardanzeige von
Position - auf Geschwindigkeitsanzeige umschaltet. Diese
Schwelle liegt immer bei 5% des hier eingestellten Wertes,
also für 1000U/min bei 50U/min.
