So Schließen Sie Die Brauchwasserpumpe An; So Schließen Sie Den Alarmausgang An; So Schließen Sie Den Ausgang Ein/Aus Für Heizen/Kühlen An; So Schließen Sie Die Stromverbrauch-Digitaleingänge An - Rotex RHYHBH05AA Installationsanleitung

4 Installation
4.5.7 So schließen Sie die Brauchwasserpumpe
an

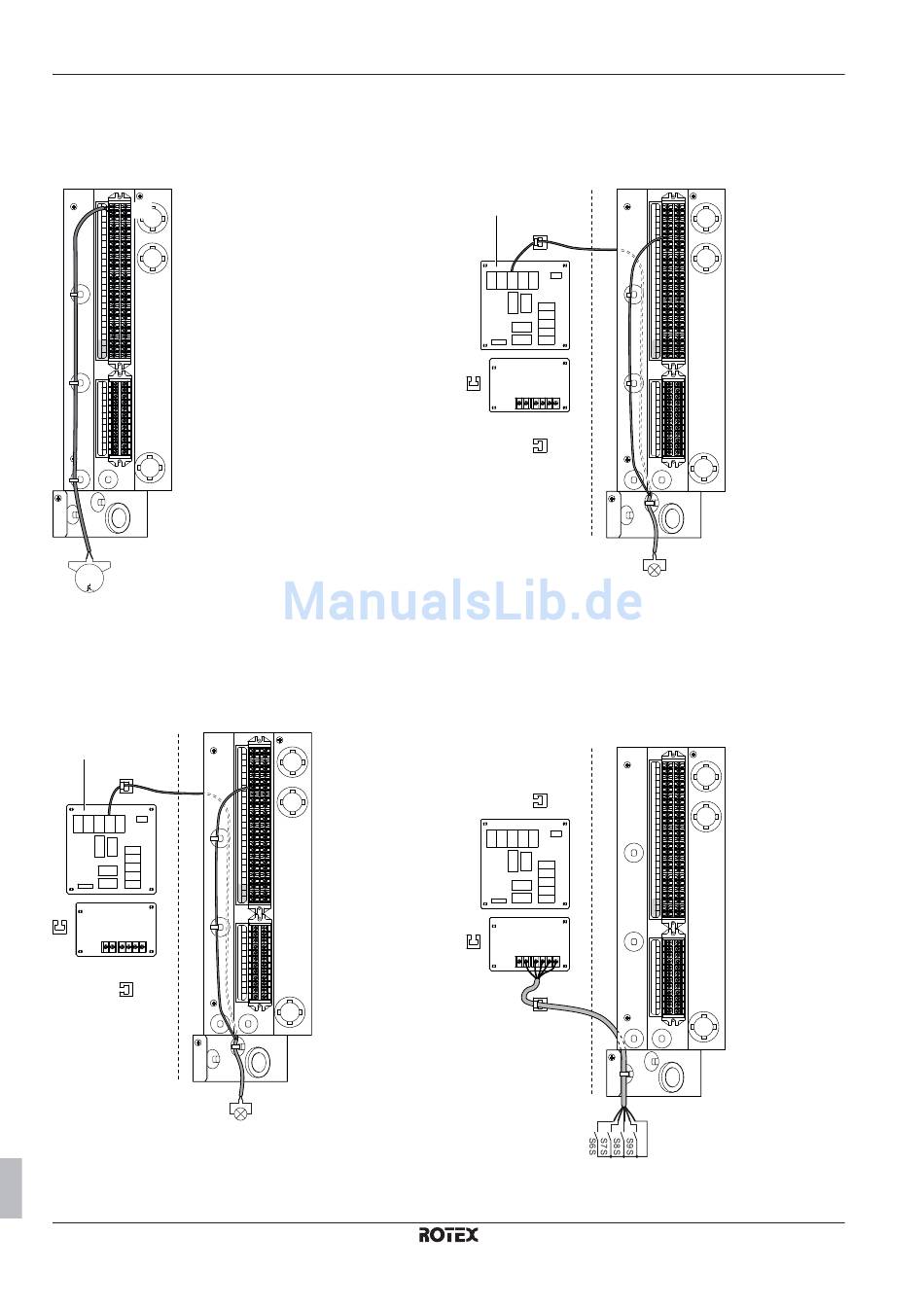

1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
34
33/35
X2M
X1M
X5M
M
M2P
1~
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.8 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
Y1
A4P
A8P
EKRP1HB muss installiert sein.
a
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
Installationsanleitung
12
28
X2M
X1M
X5M
4.5.9 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
Y2
A4P
A8P
EKRP1HB muss installiert sein.
a
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.10 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
A4P
a
A8P
EKRP1AHTA muss installiert sein.
a
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
ROTEX HPU Hybrid-Wärmepumpenmodul
29
X2M
X1M
X5M
X2M
X1M
X5M
RHYHBH05AAV3 + RHYHBH/X08AAV3
